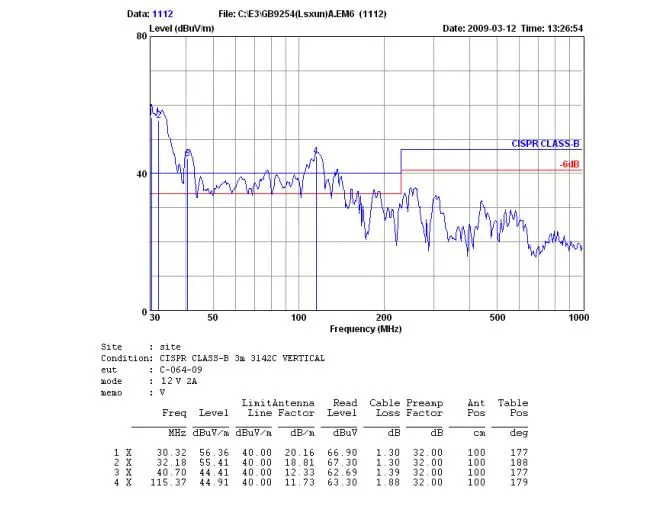

圖紙上傳500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1961901237274163.jpg');}" onmousewheel="return imgzoom(this);">

你傳導的尾端應該也不低吧

應該是,試驗室說傳導能過,輻射不行, 我就沒有找他們要 傳導的圖紙了, 看主要是變壓器還是 布地線的原因? 謝謝回帖.

變壓器加了屏蔽不?次級地級也很容易會出現這種現象.

你好,RM10變壓器加了兩層銅皮做屏蔽接初級地(磁心外面就沒有做屏蔽罩了)?次級地布置應該還可以. 會是次級輸出濾波電感,還是輸出線用礠環的原因?
多謝對我的問題的關心,我特意要回了傳導圖: 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1961901237606610.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1961901237606624.jpg');}" onmousewheel="return imgzoom(this);">

多少W的,怎么超了這么多呀?

我感覺自激電路傳導,輻射都好通過(對比PWM電路,我的拙見不知對不對), 我做的這個才24W(12V2A) .

輸出加個小共模試了沒?

好解決.

我有現成的

后來改了布線, 前面部分好了, 中間還有些超(不是很多,幾個DB). 不知道下一部改哪里了.

中間部分超是不是變壓器的原因?

怎么是30G超呢?應該是30M那個地方吧.
變壓器是最主要的,還有你的那些環路,PCB走線都有關系....
輸出加個共模電感,變壓器外面包個銅箔接地看看,有很多方法主要是看你的PCB走線啦,變壓器是怎么饒的發上來看看

1=2 24T 0.37 1層 疏繞
2層膠紙
1.1  圈銅皮 ( 銅皮寬7毫米)接 10腳 .
2層膠紙
7 =6 8T 0.45*3   三重絕緣線 2層, 齊邊疏繞,占滿骨架
2層膠紙
1.1  圈銅皮 ( 銅皮寬7毫米)接 10腳 .
2層膠紙
2-12 23T 0.37 1層
2層膠紙
10=3 3T 0.31 疏 繞 ,
LP=800uH

200M的地方超主要是那里要改.

200MHZ以上電源已基本輻射量很小,從沒有遇到過200M那邊超的現象啊
看看把你那變壓器 疏繞 改為 密饒?jiān)囋?加個打底掛到VCC高電位,輸出整流管的吸收電路參數

變壓器的改動是否要改到漏感最小,耦合最好. 再加上屏蔽層. 合適的電感量(影響到頻率,頻率調到為帶滿載時還能正常工作).
