為了給5個12V驅動的繼電器供電,設計用LM317調節輸出12V,由于輸入是蓄電池48V,最高電壓可能達到60V,所在在LM317輸入前加個電阻分壓,可是由于繼電器是大功率的,有的電流達到150ma,5個繼電器一起工作的話總電流將是600ma左右,這樣的電路設計結果導致繼電器都沒有工作時,一切正常!有一兩個繼電器工作時候,輸入電流增大,前置的分壓電阻發燙,很燙!還沒有嘗試全部繼電器一起工作,怕燒壞了!

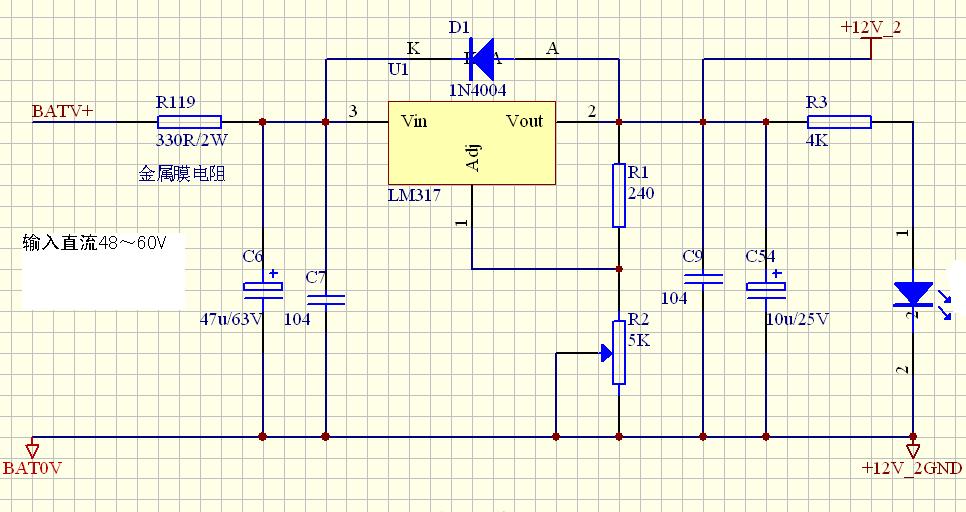

電路圖如圖:
請問大俠如何處理好??或者大家推薦一下如何實現48-60V輸入12V/1A輸出,除了開關電源的形式還有其他方式嗎??
