保護不好,就是吸收沒搞好,反向漏電電流大了

一般經驗是耐壓問題,有個帖子討論過這個問題,不建議用全波整流,最好是橋式整流,歸根到底還是耐壓的問題.

ny bg

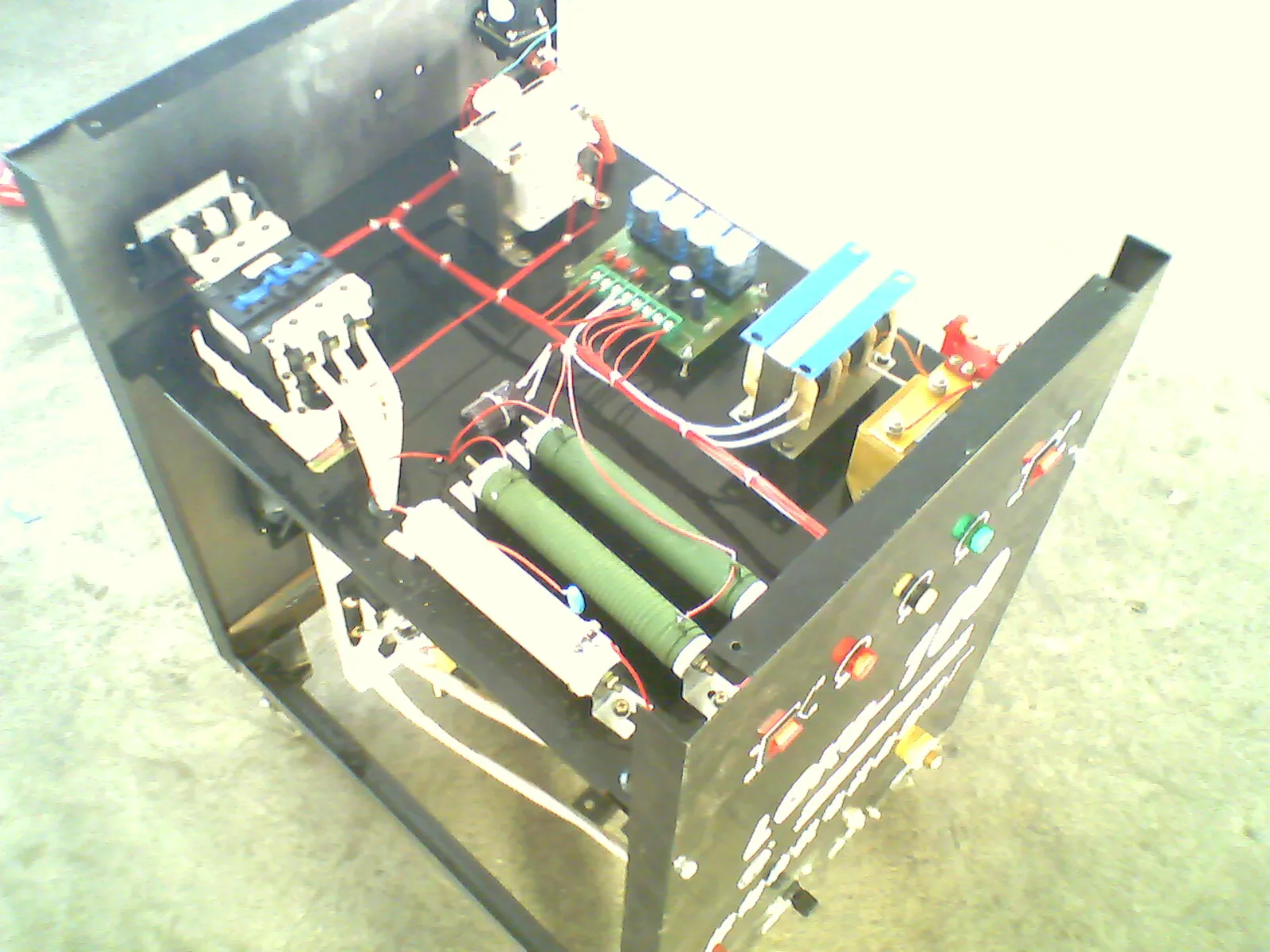

我把整機圖片發上來看看昨天沒傳上500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2464721235793568.jpg');}" onmousewheel="return imgzoom(this);">

有什么好的保護電路嗎?

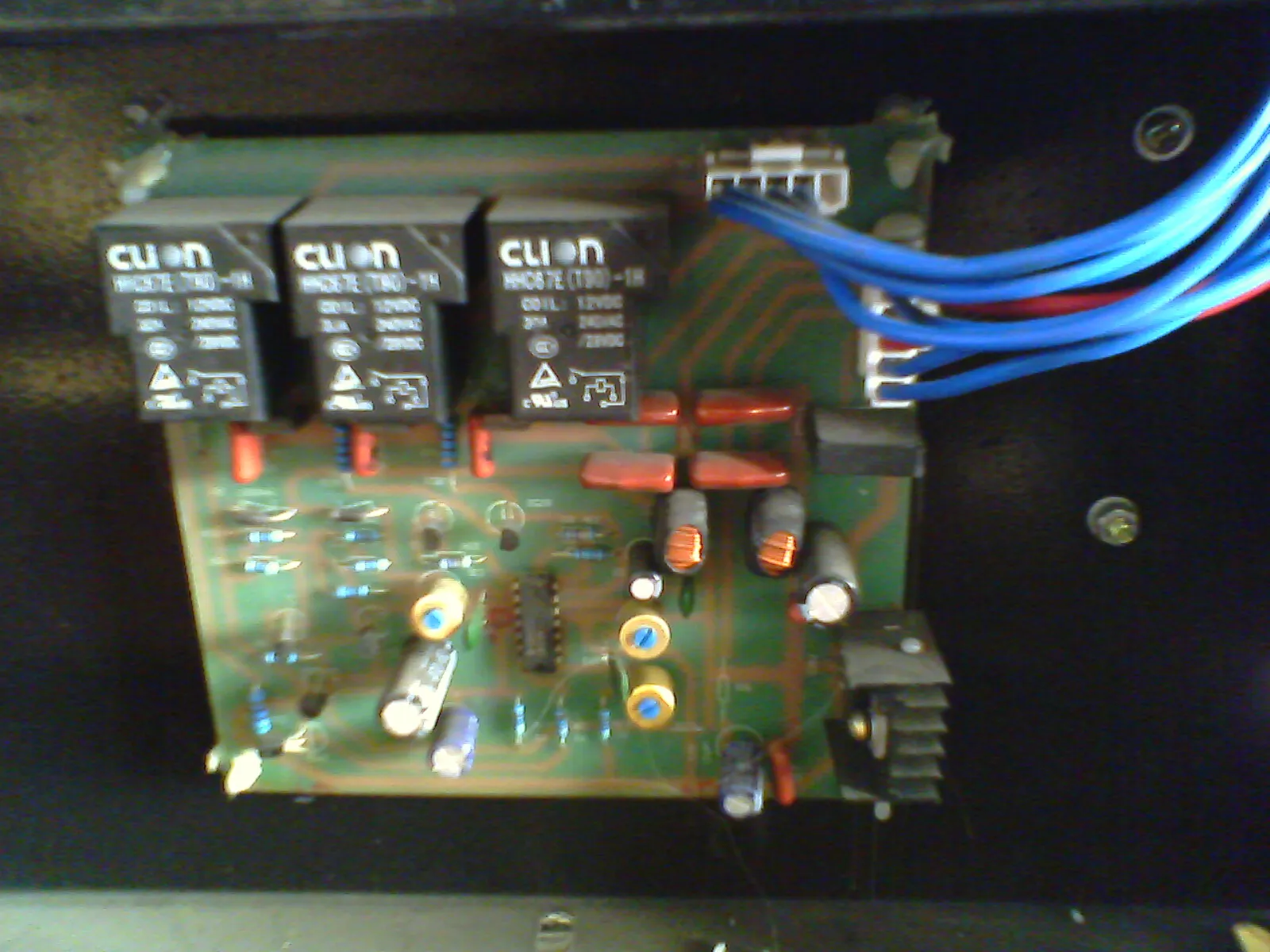

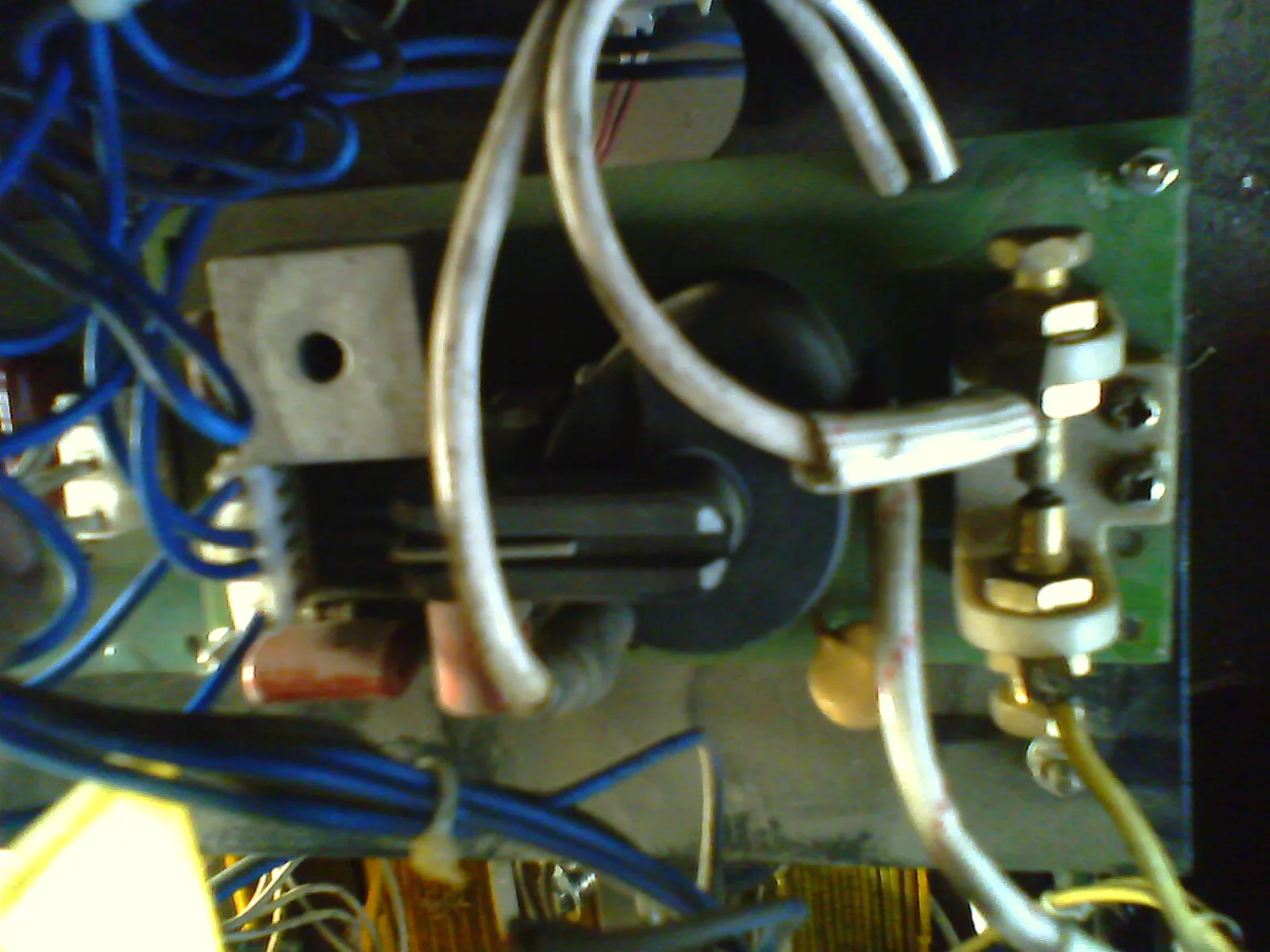

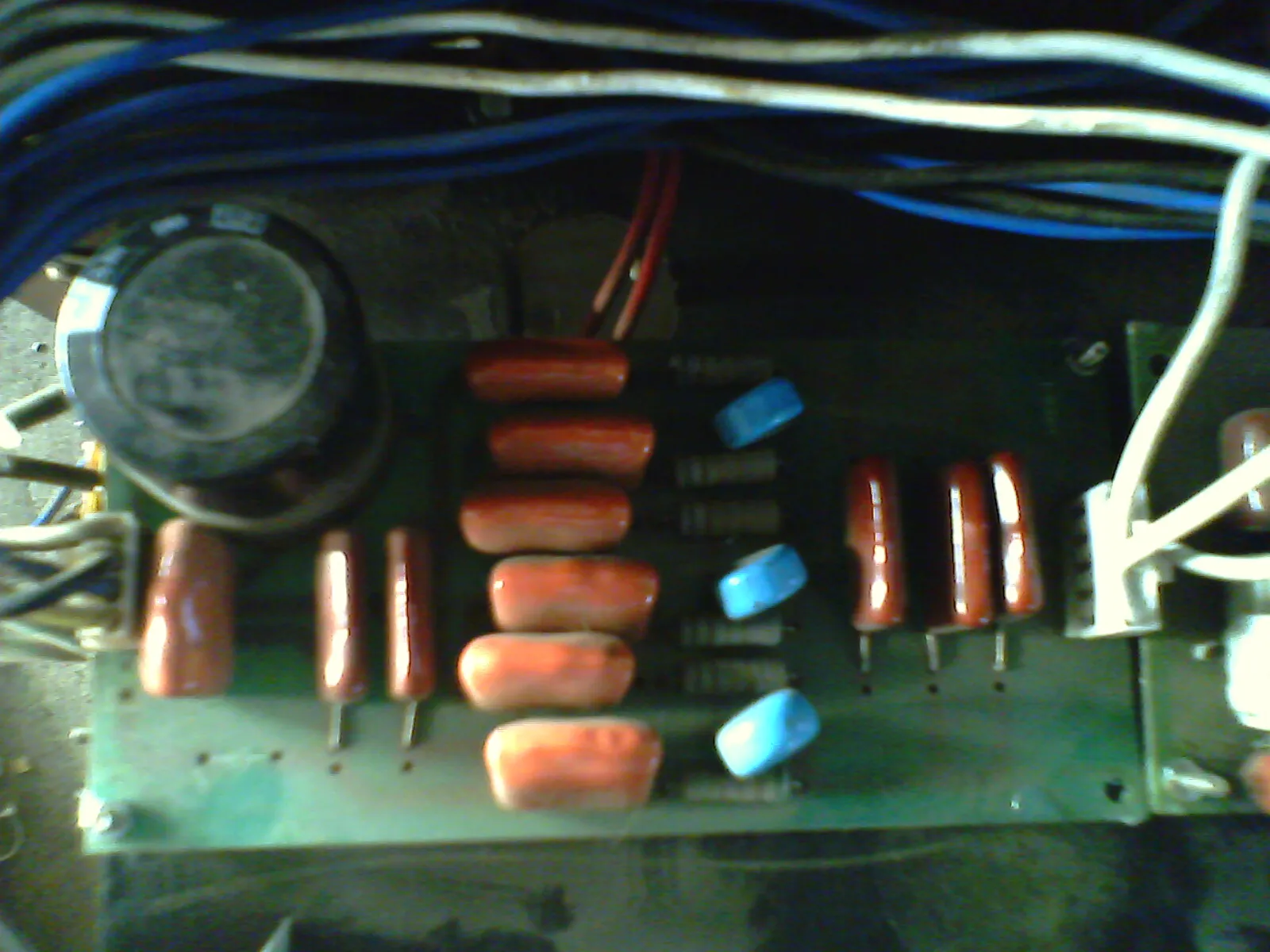

或者有其他機型的等離子全套電路板嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2464721235794703.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2464721235794757.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2464721235794803.jpg');}" onmousewheel="return imgzoom(this);">

知道是那個二極管嗎?

你布線很漂亮   但漂亮的同是注意保護線的長度      松下線比較亂  機器很好用

四點吧.一看工作時發熱是否太高,如是可能功率沒夠.二輸出電壓與管子耐壓.三管子本身質量.四高頻竄入.

注意幾點就行了,1.整流二極管要選用反向耐壓1800V以上的,最小不能低于這個參數.2.高頻放電器的間隙不能調得太大,一般在0.8mm-1mm.調得太大了,擊穿空氣隙的電壓就更高,這樣對二極管的損傷比較大,一定要注意這一點!我去年賣了一臺同昌LGK-315的給客戶,連續擊穿了好幾只二極管,后來我打開機子一看放電器間隙太大了,我給調小后,再也沒有壞二極管.

高

謝謝你了,不知道你是做什么工作的.是個熱心人,能夠結實你我很高興.

我以前是做技術工作的,現在自己做焊機的銷售,代理一些廠家的產品

我覺得,一個是熱擊穿,就是管子取得小了電流余量不足,還有散熱不足,再就是過電壓保護不好,我注意到你的高頻起弧限流電感與旁路電容體積有點小,這會使高電壓竄到整流回路擊穿整流管.不知能否將各個方向的圖都發上來,讓我們分析一下.
