大俠們,給點意見.

選用兩個EI40的變壓器.變比為30:12..初級23號線兩條.次級一條16號線.

請問此方案是否可行.

自己頂一下,

請高手看一下此種驅動是否可行,

一個驅動變壓器驅動兩對MOSFFET雙變壓器.

看圖時請將光標向右移!!!!!

用一個IR2156,連驅動帶震蕩加緩沖和短路保護全有,呵呵,瞧你多復雜.

感謝版主指點!!!!

我剛才查了一些資料.IR2156是電子鎮流器用的驅動.

如果用于我的電路.有幾個問題想請教一下.預熱電路是否可當作軟啟動

使用.還有如何取消觸發模式..

還有,IR2156驅動電流是否偏小,驅動兩對MOSFET  IRFP460或840.

還請大俠不吝指點.!!!!感激不勝!!!!

請大俠指點我之前的電路是否可行...

ding!!!!

ddd

欲熱電路可以做軟啟,
用電阻分壓可以屏蔽燈保護功能.
IR2156可以直接驅動IRF840,ZVS開關時可以驅動IRFP460,建議用IRFB18N50K代替IRFP460,TO-220的,板可以通吃.2156也可以直接驅動.

光驅動用IR2153就可以,如果要保護等其他功能用IR2156是不錯的.

IRFP460貴,用IRFB18N50K不錯.

xkw1,你好!你對IR的產品好象非常熟悉,能告訴我你的來歷嗎?

謝謝大俠指點

不過由于尺寸限制,要用雙變壓器,這樣就要用兩對MOSFET.

不知道用什么管好

是限高嗎?500W電源可以用EE50的臥式變壓器.

不好意思,我是一只小小小鳥,見到另一只鳥就想幫一下.

非常感謝你的指點.

能得到你的指點我很感激..

是限高的.34mm以下.

一個EE50做400W應該可以了.

為留用余量.我想用兩個EI40,不知是否可行.

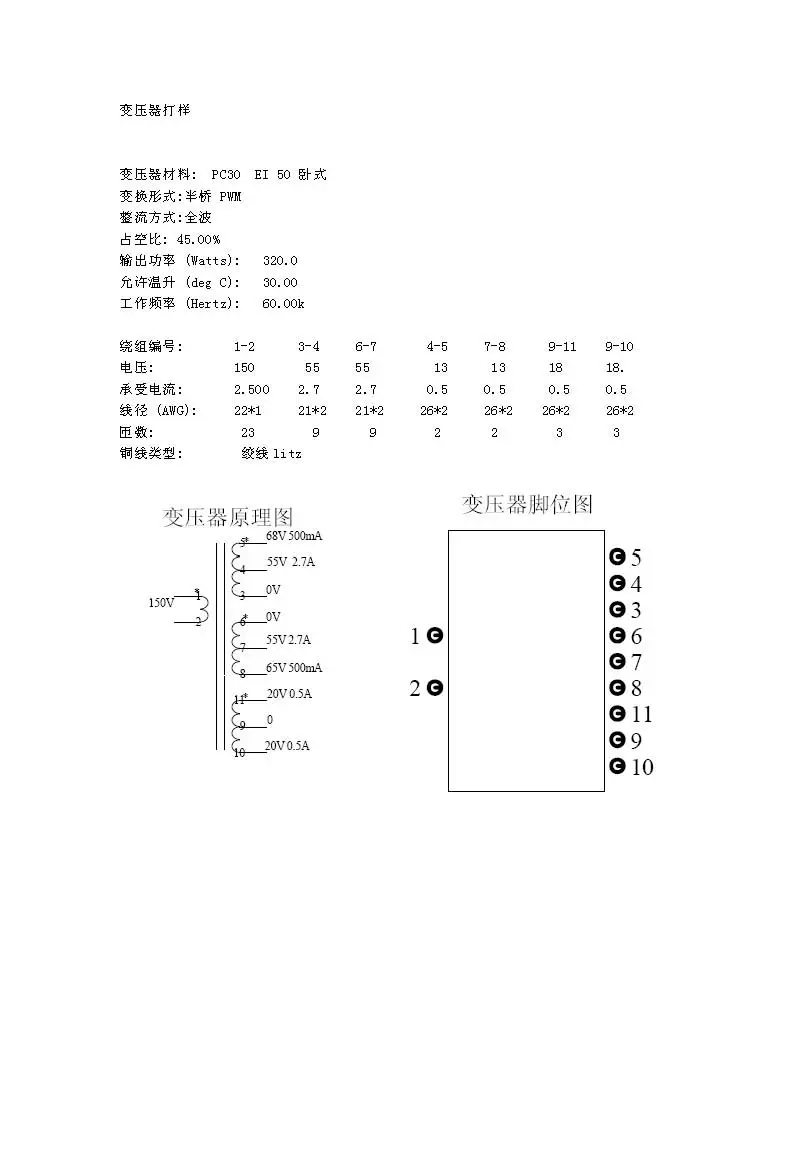

下面是我設計的變壓器,初次設計,還請指點.

我還是想用原先的電路.TL494+MC34151+驅動變壓器,不是否可行.

因為我還會做+15V的輔助電源,以便控制電路使用.此電源是做給功放用的.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1117240812.jpg');}" onmousewheel="return imgzoom(this);">

驅動變壓器是18:18

26#*2

我想問一下.

在MD里面.LITZ,PC1,PC2,SP等是什么線材,大家常用的是什么線材.謝謝

如果是功放電源,建議你用IR1150做PFC,使直流高壓穩在DC400V,這樣可以避免電網電壓變化對功放輸出擺幅的影響(不失真輸出功率和它的供電電壓平方成正比).IR2156+FET不穩壓輸出.
功率小于500W時可以用IR2166做.
TL494是無離線啟動的PWMIC,實際電路比較復雜,為提高可靠性,建議你別用.

不用494,我的功放電源500W--3000W用自激.PFC用兩個快揮+兩個IGBT+4824.帶保護

可以發上來看看嗎

我正好要做個500W的,不知怎么用IR1150和IR2156做?請您幫我!謝謝!

IRFB18N50K好像貨源不是很好啊.
