4426驅動電流不夠大,相當于柵極前面加了個大電阻Rig,與柵極電容Ciss組成RC積分電路,2.5mS=0.69·Rig·Ciss,的原因造成的吧,我對4426不太了解.

MAX4426的SINK電流能力不夠,造成關斷速度過慢,需要增加三極管加快關斷能力.

謝謝,我是這樣想的,4426驅動電流最大1.5A,導通的時候是正常的.150ns左右.就是關斷時候關得特別慢.

那是指他的高壓輸出電流,在低壓輸出的情況下,他的輸入電流只有幾十MA,你可以看看他的參數,因此低壓需要加輔助電路加快關斷速度.另外在世紀電源網,你可以把你的圖片作為附件上傳

謝謝你,
    我考慮也是這個問題,4426說它的驅動電流能達到1.5A,是不是就說明他的吸收電流也能達到1.5A呢?
    我是這樣考慮的it=uc其i是吸收電流,t是關斷時間.u是g-s的電壓,c是g-s電容.但這樣算差距還是很大.能給我講解一下,我錯在哪里了?

謝謝你,我好像明白些了.原打算不行的話用電流互感器做驅動的,那樣體積太大了.
我做些試驗.謝謝你的關照,我搞明白怎么粘貼圖片了.呵呵

不是,你可以看一下他的PDF文檔,我看到他的低壓SINK電流的能力只有mA級別.他的輸入跟輸出電流不是一樣的.

很不明白關斷時間長與驅動電流不足有何關系．要驅動不足應該是MOS開通有問題吧．真是很不明白．請指教．

mosfet開關過程其實是對電容Ciss的充放電過程(可能并不準確).充電時候4426可以提供較大的電流,但它本身的灌電流太小,所以導致放電慢,所以關斷時間較長.(我是這樣想的.)加個電阻接地可以縮短放電時間吧?但我做實驗時沒什么太大效果.

以上是我的理解,不知說明白樂沒有,如果有錯誤,希望一起討論.

我個人為不是.關斷慢是因為MOS管結電容放電慢.在MOS的G加一個三極管放電就OK啦.

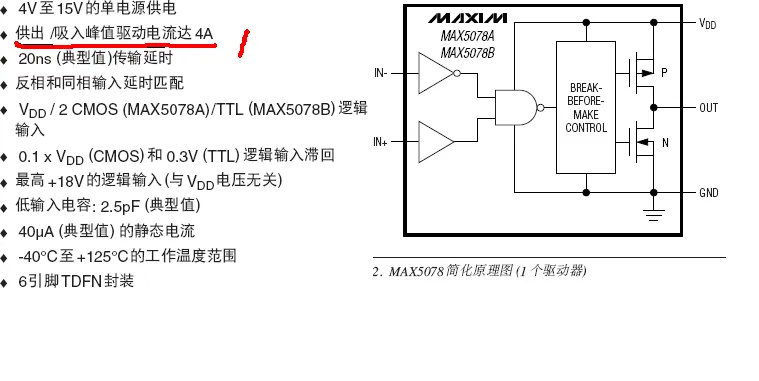

恩,節電容放電慢就是因為放電電流太小吧.如果用max5078驅動就不用加三級管了.我認為.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2401581234506675.jpg');}" onmousewheel="return imgzoom(this);">

是的,單純接個電阻到地沒用,不過你換個驅動芯片或加三極管試試

先看看你的驅動波型吧.看看是下沿很平坦,或出現了振蕩.
