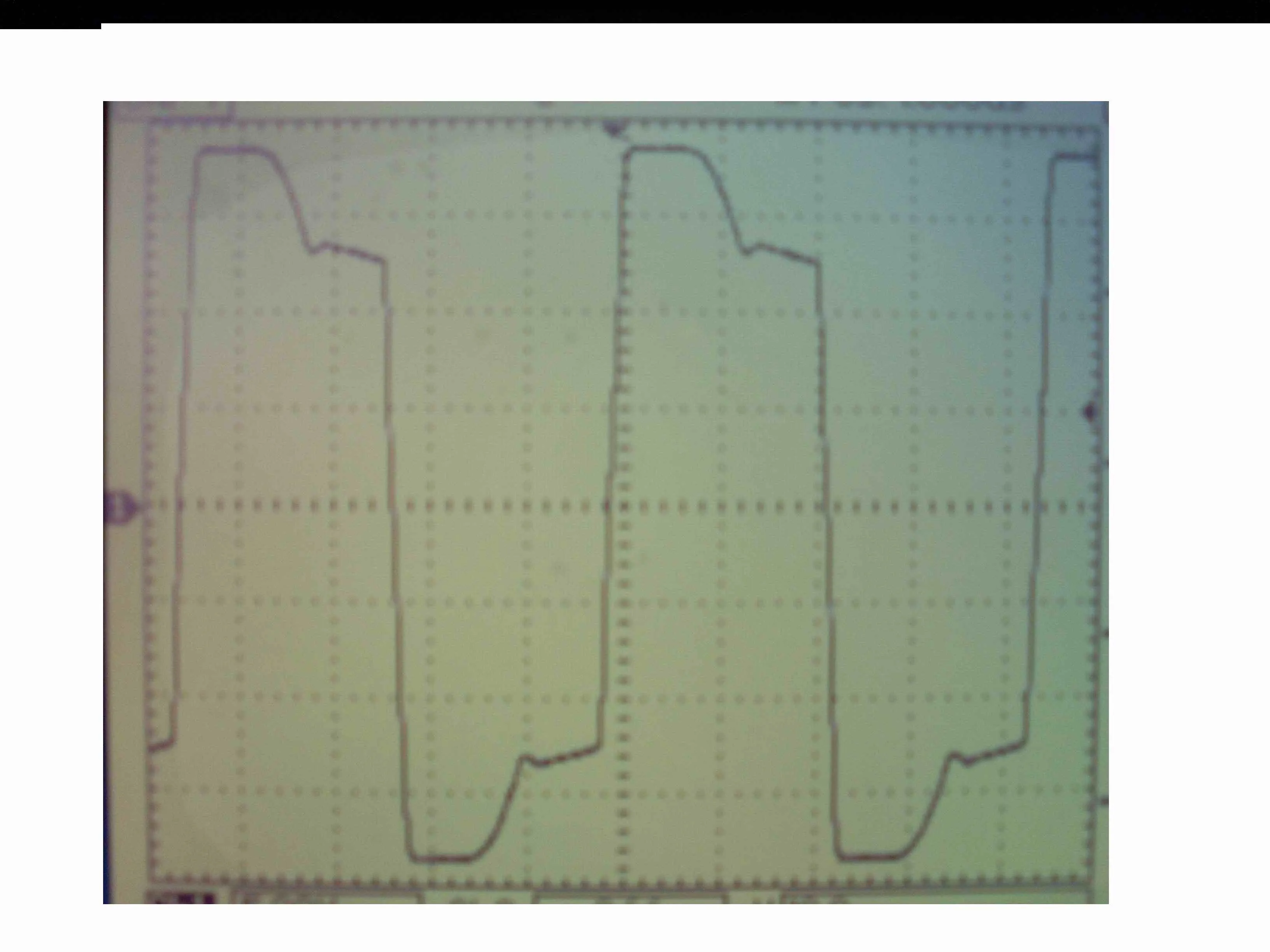

IGBT.G極驅動波形平頂保持不足,請問高手有解決方法沒有?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/209971233764723.jpg');}" onmousewheel="return imgzoom(this);">

沒人回答!難到這么大一個電源網沒高手了嗎!

這種驅動方式本來就是不對的.

請問kingsr兄,該用哪種方式驅動,另外在問一下你決得最后兩個驅動波形可以嗎?這個波形可是電源頂尖高手做的,跟我做的一樣是用脈沖變壓器驅動的,只是我現在調不到他哪樣漂亮,不知道是哪里沒做好!

1,你可以試著把副邊的4.7K加大,把原邊的驅動電容105調小,再看看波形,
2,一般俺是副邊用施密特觸發器做了整形的,出來的波形相當漂亮

kingsr兄,(4.7K加大,把原邊的驅動電容105調小);試過不行,但不知道(2,一般俺是副邊用施密特觸發器做了整形的,出來的波形相當漂亮)這個施密特觸發器的電路是怎樣的,還望大哥指點!

斯密特PWM功率驅動電路

謝謝大家對小弟的支持!

你這個功率大嗎?

1    原邊驅動電阻去掉

2    副邊柵極的并聯電阻 變為20K （原來4.7K）

需要單獨供電嗎還是變壓器輸出直接供電了呢
