求助:關于3000W的PFC...

LV.5

2004-01-13 21:21

炸是絕對的,不炸是相對的.
一定要有輸出電壓過壓保護功能,一旦電壓過高,讓機器停下來.否則電解電容可能會爆掉.MOS炸了還好,要是電解電容炸了......

回復

LV.5

2004-01-13 23:23

@forward

炸是絕對的,不炸是相對的.一定要有輸出電壓過壓保護功能,一旦電壓過高,讓機器停下來.否則電解電容可能會爆掉.MOS炸了還好,要是電解電容炸了......

謝謝!明白了,如果電解炸了,防彈衣都不行,俺還得找防化兵的裝備...
呵呵!

回復

大林電源

LV.9

2004-01-14 03:47

為什么要求用ONSEMI的NCP1560!UC3854B不行嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1074023204.jpg');}" onmousewheel="return imgzoom(this);">

回復

LV.5

2004-01-14 10:51

同意,為什么不用UC3854BN呢?
?我曾做過一個仿真,不過是1000W的..

回復

pispwm

LV.6

2004-01-14 12:41

@lemon_ybn

同意,為什么不用UC3854BN呢??我曾做過一個仿真,不過是1000W的..

能提供仿真資料嗎?
謝謝!

回復

yhy1224

LV.6

2004-01-14 12:47

你用3854B做,不行嗎?

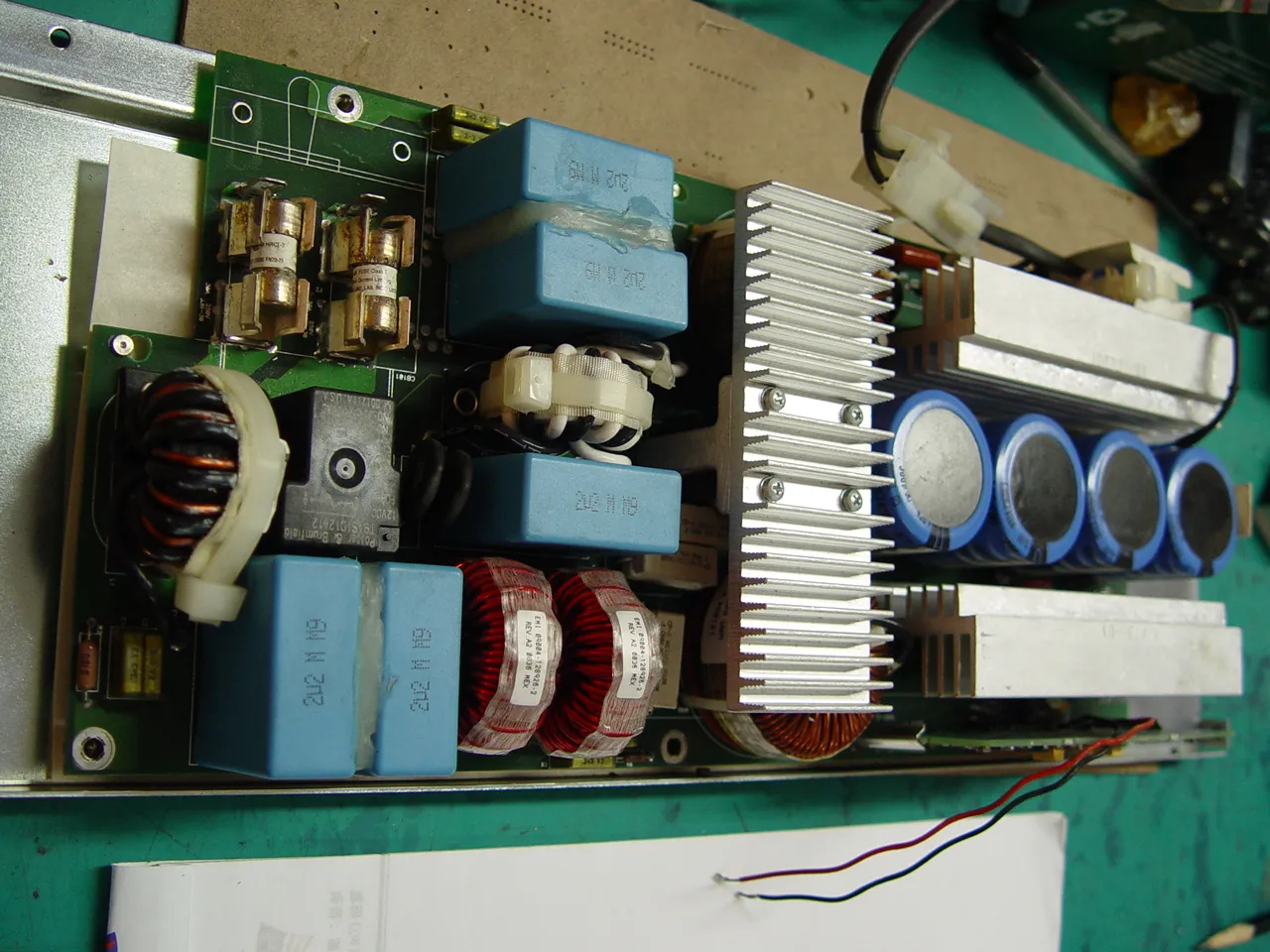

下面的照片是用3854B+8只IRF460L做的6KW啊 ::::

回復

LV.5

2004-01-14 14:08

@pispwm

能提供仿真資料嗎?謝謝!

資料!
1074060377.rar是用saber作的仿真,僅作參考.還有很多地方未做詳細修改..祝你成功!!

回復

pispwm

LV.6

2004-01-14 14:20

@lemon_ybn

資料!1074060377.rar是用saber作的仿真,僅作參考.還有很多地方未做詳細修改..祝你成功!!

謝謝!!
!

回復

LV.5

2004-01-15 00:01

@大林電源

為什么要求用ONSEMI的NCP1560!UC3854B不行嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1074023204.jpg');}"onmousewheel="returnimgzoom(this);">

唉,不是俺不想用...
只是用戶很怪異,堅持一定要用ONSEMI的NCP1650(上貼是俺敲錯了,不是1560),問其原因,沒有得到解釋...

回復

LV.5

2004-01-15 00:12

@yhy1224

你用3854B做,不行嗎?下面的照片是用3854B+8只IRF460L做的6KW啊 ::::

謝謝大師幫助!俺把NCP1650的資料貼上來...
請大師有空看一下,講將它與3854B、L4981等相比有何缺陷/不足之處(我對此經驗不足).我試試看,能否說服對方不再堅持用1650...謝謝!
1074097018.pdf

回復

jfxie

LV.4

2004-01-15 00:28

@尹工

謝謝大師幫助!俺把NCP1650的資料貼上來...請大師有空看一下,講將它與3854B、L4981等相比有何缺陷/不足之處(我對此經驗不足).我試試看,能否說服對方不再堅持用1650...謝謝!1074097018.pdf

看錯了,是NCP1650不是1560
看錯了.

回復

LV.5

2004-01-15 00:32

@jfxie

看錯了,是NCP1650不是1560看錯了.

謝謝!不過,怪我一開始敲錯了...
不是1560,而是1650...

回復

LV.1

2004-01-15 16:43

@yhy1224

你用3854B做,不行嗎?下面的照片是用3854B+8只IRF460L做的6KW啊 ::::

你怎么并?我用2個IRFP460并,一開機就炸,非要用IXFH26N50或APT的管子才行,很郁悶ing.
用了IXFH26N50后,在實驗室怎么做試驗都沒有壞,但批量到用戶后,損壞機器中的約一半是PFC功率管壞,實在搞不清楚損壞的機理,請俞大蝦指點一二,叩頭先!

回復

yhy1224

LV.6

2004-01-15 18:43

你怎么并?我用2個IRFP460并,一開機就炸,非要用IXFH26N50或APT的管子才行,很郁悶ing.用了IXFH26N50后,在實驗室怎么做試驗都沒有壞,但批量到用戶后,損壞機器中的約一半是PFC功率管壞,實在搞不清楚損壞的機理,請俞大蝦指點一二,叩頭先!

我擔當不起!請先將你的圖先鐵上?
//////

回復

LV.5

2004-02-01 09:38

你怎么并?我用2個IRFP460并,一開機就炸,非要用IXFH26N50或APT的管子才行,很郁悶ing.用了IXFH26N50后,在實驗室怎么做試驗都沒有壞,但批量到用戶后,損壞機器中的約一半是PFC功率管壞,實在搞不清楚損壞的機理,請俞大蝦指點一二,叩頭先!

PFC開機時的瞬間電流很大!
只要在開機的時候作一些手段就行了...比方說廷時之類的東西吧!很多書上都有介紹的.

回復

LV.1

2004-02-02 16:02

為什么不用UCC3818,我用它做過大于2KW的PFC效果很好.
UCC3818,網上參考價US$1.15,而NCP1650,US$1.4

回復

LV.1

2004-02-02 16:32

UCC3817/8 datasheet
相應的應用報告隨后.1075710958.pdf

回復

LV.1

2004-02-04 10:16

@lemon_ybn

PFC開機時的瞬間電流很大!只要在開機的時候作一些手段就行了...比方說廷時之類的東西吧!很多書上都有介紹的.

延時是有的.但奇怪的是,用一個管子可以加電,用兩個反而不行,即使空載加電都會炸機.
延時有緩啟動功能,時間約8s.UC3854的SS端接有兩個1.5uF的電容.

回復

LV.1

2004-02-04 10:34

@yhy1224

我擔當不起!請先將你的圖先鐵上?//////

都是很典型的電路.
很抱歉,無損吸收電路是公司的新技術,不方便在這里貼出.是不是驅動電路不完善造成?
1075862023.sch

回復

LV.5

2004-02-04 11:08

延時是有的.但奇怪的是,用一個管子可以加電,用兩個反而不行,即使空載加電都會炸機.延時有緩啟動功能,時間約8s.UC3854的SS端接有兩個1.5uF的電容.

延時是指先給濾波電容充電,然后再啟動PFC電路!
不知道你所指的延時是不是這個?還有PFC電路有空載電壓漂升的危險,一定要加以抑制.請參考劉勝利的<現代高頻開關電源實用技術>希望對你有用.

回復

zfamin

LV.2

2004-02-04 12:22

@尹工

唉,不是俺不想用...只是用戶很怪異,堅持一定要用ONSEMI的NCP1650(上貼是俺敲錯了,不是1560),問其原因,沒有得到解釋...

我這有1KW NCP1650的資料
我這有ONSEMI,NCP1650 1KW PFC的電路原理圖

回復

LV.5

2004-02-09 02:32

UCC3817/8datasheet相應的應用報告隨后.1075710958.pdf

謝謝!連續病了好幾天剛恢復(不是“鳥病”呵呵..).所以來晚了...
謝謝你的建議和資料!除了價格外,還有別的優缺點嗎?謝!

回復

xing_xf

LV.7

2004-03-08 22:22

我有海信的圖,賣給你啦
3000w,輸出電壓只有330vdc

回復

LV.5

2004-03-08 22:51

@xing_xf

我有海信的圖,賣給你啦3000w,輸出電壓只有330vdc

什么拓撲?
不是BOOST吧.

回復

xing_xf

LV.7

2004-03-09 20:20

@forward

什么拓撲?不是BOOST吧.

是
不過比傳統的boost優良的多.

回復

LV.5

2004-03-09 22:09

@xing_xf

是不過比傳統的boost優良的多.

估計是采用了耦合電感的,否則輸出電壓這么低?
.

回復

xing_xf

LV.7

2004-03-10 21:58

@forward

估計是采用了耦合電感的,否則輸出電壓這么低?.

否
你不要猜了,保證你物有所值

回復
