出發點:
(1) 減小熱阻
(2) 結構簡單,可維護性好,最好不用螺釘
(3) 成本低
TO-247的功率管(TO-220也一樣)計劃是裝在電路板的背面,現在有幾個方案可以選擇:
(1) 功率管+陶瓷散熱片+鋁散熱片
==========================1電路板
==■■■■■■===========■■■■■■===2功率管
-□□□□□□□□-----------□□□□□□□□--3陶瓷散熱片
★★★★★★★★★★★★★★★★★4散熱器
優點:散熱效果較好.
缺點:但陶瓷散熱片機械特性不好,在潮濕環境下散熱效果變差
(2) 功率管+帶有一定彈性的絕緣導熱布(或軟硅膠片)+鋁散熱片;不加螺釘,電路板直接把功率管直接壓在導熱布上.
==========================1電路板
==■■■■■■===========■■■■■■===2功率管
------------------------------3絕緣導熱布
★★★★★★★★★★★★★★★★★4散熱器
優點:傳統的散熱方案;維護性好
缺點:導熱布的散熱效果比較差;散熱的一致性比較難保證.
(3) 功率管+鋁基板+散熱片;就是把功率管的散熱部分(Heatsink)焊接鋁基板上,然后再把功率管焊接到電路板上
==========================1電路板
==■■■■■■===========■■■■■■===2功率管
□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□3鋁基板
★★★★★★★★★★★★★★★★★4散熱器
優點:散熱效果好,機械結構較牢固
缺點:復雜、成本高、維護性差
請各位前輩指教,說說哪個方案比較可行,如何改進.多謝!
請教TO-247功率管與散熱器安裝的方案
全部回復(12)
正序查看
倒序查看
@debugwd
謝謝老兄!我查了一下手冊,發現SILPAD-2000的熱導率是3.5W/m.k,盡管比云母、普通硅膠布好,但比陶瓷散熱片標稱值差一些.您有沒有對比過這兩種導熱方式的區別:陶瓷散熱片的缺點是需要涂導熱硅脂消除不平度的影響,而且比較脆.但價格上比較便宜.請指教,謝謝.

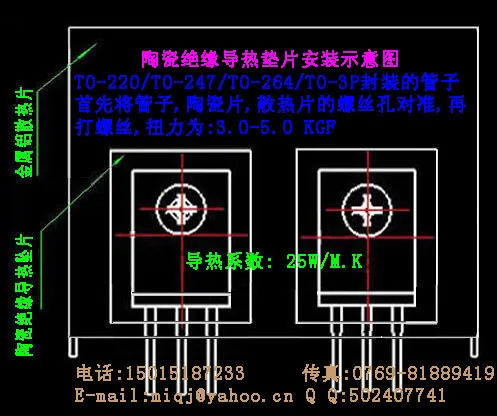

TO-247管子安裝示意圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1485691237474399.jpg');}" onmousewheel="return imgzoom(this);">
陶瓷散熱片的缺點:是比較脆(跟厚度有關).
優點是:絕緣好,耐溫高,耐高壓(高壓可以打10KV以上,堅硬耐磨).
導熱率是:25W/m.k左右,要比云母片、普通硅膠片高5-10多倍.
體積不大的陶瓷片,如是用在TO-220/TO-247/TO-3P管子上面的,最好不要涂導熱硅脂,因?qū)峁柚膶崧什⒉皇呛芨?也才2.0—5.5 w/m.k左右,況且加多一層介質會增加熱阻;小片的陶瓷片都是很平整的,除非你的散熱片不平,或者是你的管子本身不平整;如是這二種情況,則需要加導熱硅脂,加導熱硅脂要盡量少,薄薄一層即可;安全起見(防壓碎):還是加點硅脂,陶瓷片傳熱再差都會高過云母片/矽膠片.
陶瓷散熱片機械特性不好,主要是較脆,在安裝時要注意點,這些都是可以控制的,任何東西都是有一個承受力,要掌握它的特性;在潮濕環境下散熱效果不會變差,高壓也不會變差,外面的高壓電塔上的高壓線,用的都是陶瓷,性能會變的話就麻煩啦.
更多的討論可以來這里:http://bbs.dianyuan.com/topic/238992
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1485691237474399.jpg');}" onmousewheel="return imgzoom(this);">
陶瓷散熱片的缺點:是比較脆(跟厚度有關).
優點是:絕緣好,耐溫高,耐高壓(高壓可以打10KV以上,堅硬耐磨).
導熱率是:25W/m.k左右,要比云母片、普通硅膠片高5-10多倍.
體積不大的陶瓷片,如是用在TO-220/TO-247/TO-3P管子上面的,最好不要涂導熱硅脂,因?qū)峁柚膶崧什⒉皇呛芨?也才2.0—5.5 w/m.k左右,況且加多一層介質會增加熱阻;小片的陶瓷片都是很平整的,除非你的散熱片不平,或者是你的管子本身不平整;如是這二種情況,則需要加導熱硅脂,加導熱硅脂要盡量少,薄薄一層即可;安全起見(防壓碎):還是加點硅脂,陶瓷片傳熱再差都會高過云母片/矽膠片.
陶瓷散熱片機械特性不好,主要是較脆,在安裝時要注意點,這些都是可以控制的,任何東西都是有一個承受力,要掌握它的特性;在潮濕環境下散熱效果不會變差,高壓也不會變差,外面的高壓電塔上的高壓線,用的都是陶瓷,性能會變的話就麻煩啦.
更多的討論可以來這里:http://bbs.dianyuan.com/topic/238992
0
回復
@miqj
TO-247管子安裝示意圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1485691237474399.jpg');}"onmousewheel="returnimgzoom(this);">陶瓷散熱片的缺點:是比較脆(跟厚度有關).優點是:絕緣好,耐溫高,耐高壓(高壓可以打10KV以上,堅硬耐磨).導熱率是:25W/m.k左右,要比云母片、普通硅膠片高5-10多倍.體積不大的陶瓷片,如是用在TO-220/TO-247/TO-3P管子上面的,最好不要涂導熱硅脂,因?qū)峁柚膶崧什⒉皇呛芨?也才2.0—5.5w/m.k左右,況且加多一層介質會增加熱阻;小片的陶瓷片都是很平整的,除非你的散熱片不平,或者是你的管子本身不平整;如是這二種情況,則需要加導熱硅脂,加導熱硅脂要盡量少,薄薄一層即可;安全起見(防壓碎):還是加點硅脂,陶瓷片傳熱再差都會高過云母片/矽膠片.陶瓷散熱片機械特性不好,主要是較脆,在安裝時要注意點,這些都是可以控制的,任何東西都是有一個承受力,要掌握它的特性;在潮濕環境下散熱效果不會變差,高壓也不會變差,外面的高壓電塔上的高壓線,用的都是陶瓷,性能會變的話就麻煩啦.更多的討論可以來這里:http://bbs.dianyuan.com/topic/238992
可以的
0
回復
@miqj
TO-247管子安裝示意圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1485691237474399.jpg');}"onmousewheel="returnimgzoom(this);">陶瓷散熱片的缺點:是比較脆(跟厚度有關).優點是:絕緣好,耐溫高,耐高壓(高壓可以打10KV以上,堅硬耐磨).導熱率是:25W/m.k左右,要比云母片、普通硅膠片高5-10多倍.體積不大的陶瓷片,如是用在TO-220/TO-247/TO-3P管子上面的,最好不要涂導熱硅脂,因?qū)峁柚膶崧什⒉皇呛芨?也才2.0—5.5w/m.k左右,況且加多一層介質會增加熱阻;小片的陶瓷片都是很平整的,除非你的散熱片不平,或者是你的管子本身不平整;如是這二種情況,則需要加導熱硅脂,加導熱硅脂要盡量少,薄薄一層即可;安全起見(防壓碎):還是加點硅脂,陶瓷片傳熱再差都會高過云母片/矽膠片.陶瓷散熱片機械特性不好,主要是較脆,在安裝時要注意點,這些都是可以控制的,任何東西都是有一個承受力,要掌握它的特性;在潮濕環境下散熱效果不會變差,高壓也不會變差,外面的高壓電塔上的高壓線,用的都是陶瓷,性能會變的話就麻煩啦.更多的討論可以來這里:http://bbs.dianyuan.com/topic/238992
用陶瓷片的話我們都建議要配合使用導熱硅脂的
