EI40磁心+TL494+2對60N06
EI40磁心+TL494+60N06能做多大功率的高頻機?電路圖?
全部回復(18)
正序查看
倒序查看
@hbzjcjw
50-1500W

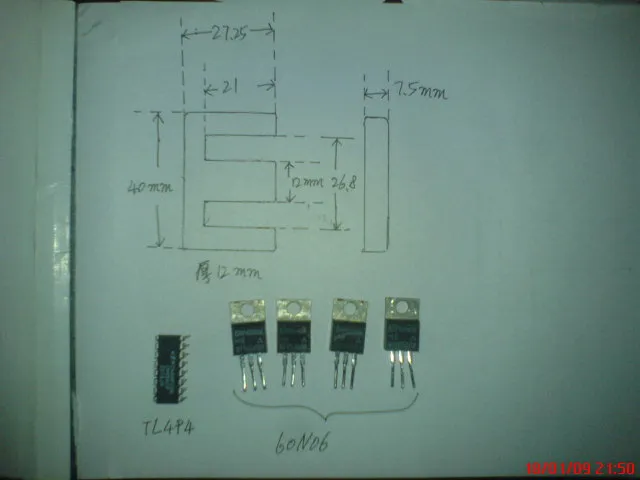

這些元件能做多大功率?有原理圖嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/3117881232287256.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/3117881232287256.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@張偉明
400瓦一定沒問題,頻率20K左右,還有要看你用幾對60N06,用一對肯定不行,不過還是用IRF3205好,電流大.有興趣看看我制作的過程http://bbs.dianyuan.com/topic/263261http://bbs.dianyuan.com/topic/265695

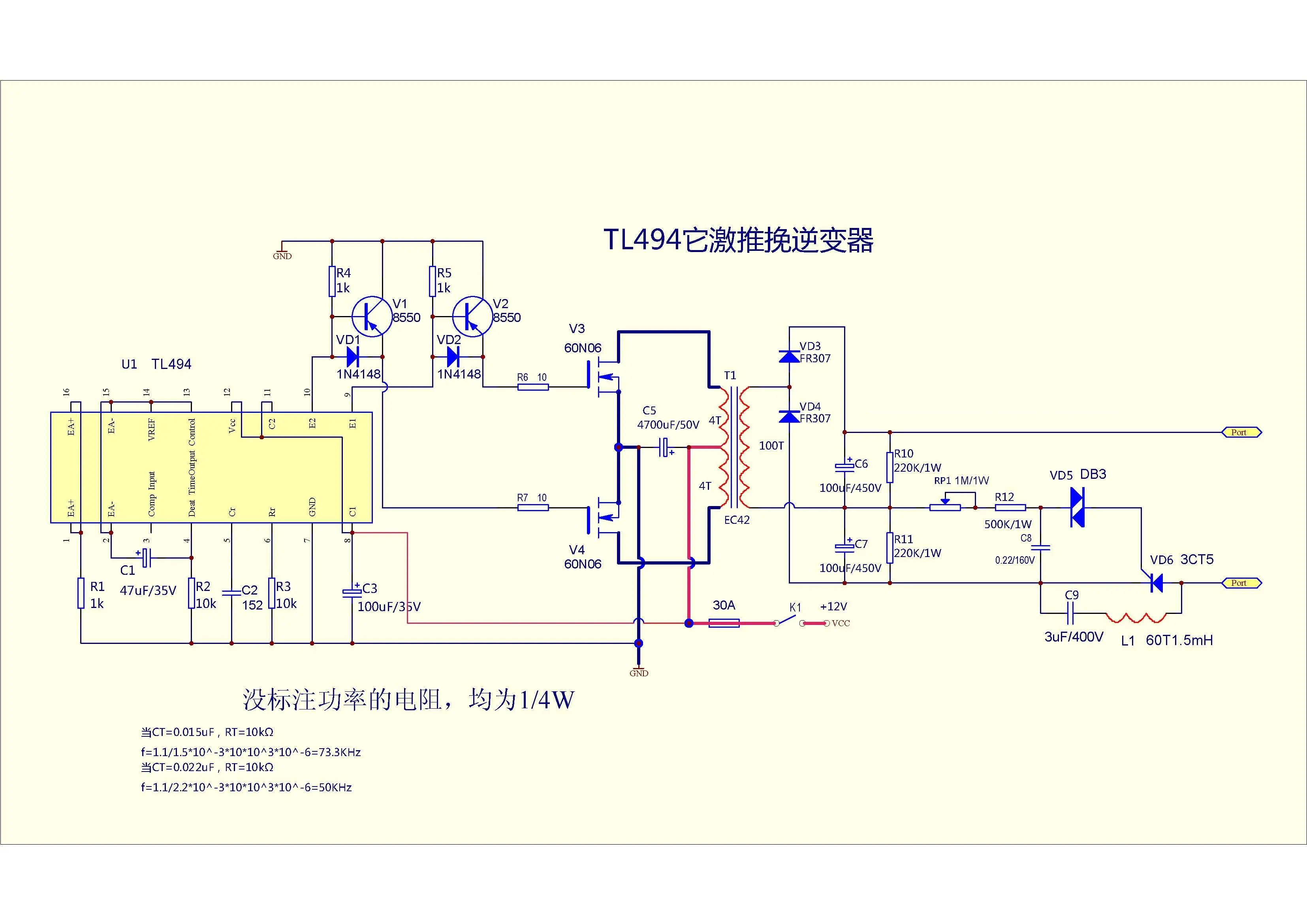

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1380241232430508.jpg');}" onmousewheel="return imgzoom(this);">
這個圖可以 簡單實用
0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/1380241232430508.jpg');}"onmousewheel="returnimgzoom(this);">這個圖可以簡單實用
變壓器EC42能用EI40代換嗎?
0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/1380241232430508.jpg');}"onmousewheel="returnimgzoom(this);">這個圖可以簡單實用
大哥這個是方波的還是準正弦呀
0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/1380241232430508.jpg');}"onmousewheel="returnimgzoom(this);">這個圖可以簡單實用
請教 tby2008大神，這個圖中的變壓器是怎么個繞法？我要找廠家制作一個的話應該怎么表達？謝謝大神
