問題提出:我原有220V輸入的T5紫外燈管驅動電路,用的芯片是2153,這個電路用了很久了,一直沒什么問題.但現在想將輸入電源改成低壓直流12V,用12V作為輸入電壓.
我有幾個設計思路想請大家給個建議
[1]先將12V升壓至300V,然后接上原來的電路,因為我不想改原來的那一部分電路.不知道這樣可不可行.如果可行,那12V升壓到300V這部分是不是會比較麻煩?
[2]取消原來的電路,用一個新的芯片和電路方案,12V輸入,然后經過電路升到1500V,驅動燈管發光.
我是搞單片機設計的,對鎮流器這方面不怎么熟悉.所以我就以我的想法提出這兩個思路,高手不要見笑,我想問.我到底要怎么實現這個方案呢?上面說的那兩點可行否?是不是有更好更成熟的方案呢?請各為電源高手給小弟出個主意.在下感激不盡!
請各位高手給我的設計出個主意(T5紫外燈管)[已附電路原理圖]
全部回復(10)
正序查看
倒序查看
@浙人
你原先的T5紫外線燈管需要1500V嗎?只要是普通諧振電路就可達到起動燈管吧,2153可以用DC12V驅動T5管,但效率沒半橋高.

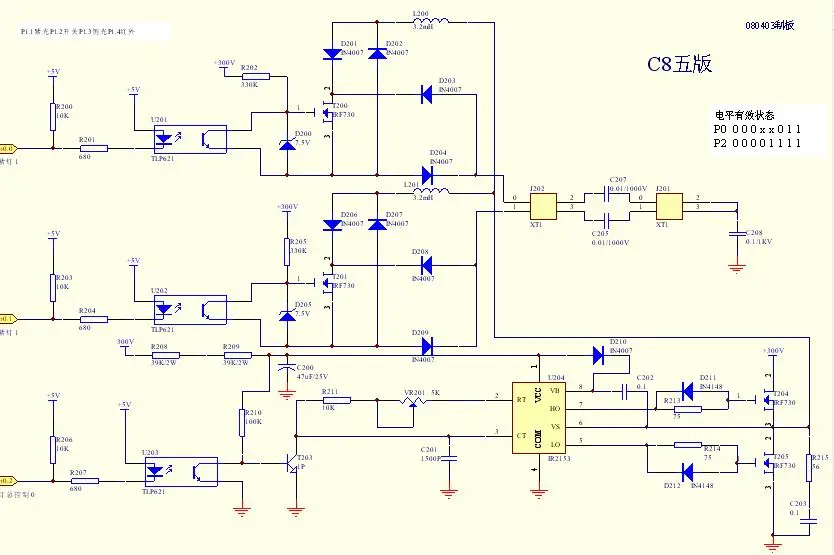

這是燈管電路,右邊三個光藕是單片機用來控制這部分電路的．我的T5電路原先是用AC220V經整流成直流300V．然后用300V作為燈管電路的輸入．
現在想用DC12V作為T5驅動電路的輸入,芯片如果還是用2153是否可行?有沒有哪位DX做過呢?用DC12V輸入+2153有沒有這樣的方案?能否在原電路上做些改動就可以達到目的?還是要重新畫電路圖呢?
希望路過的DX都發發意見,謝謝了!
