sorry,我的圖片怎么沒有?
在試一試,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114153120.jpg');}" onmousewheel="return imgzoom(this);">

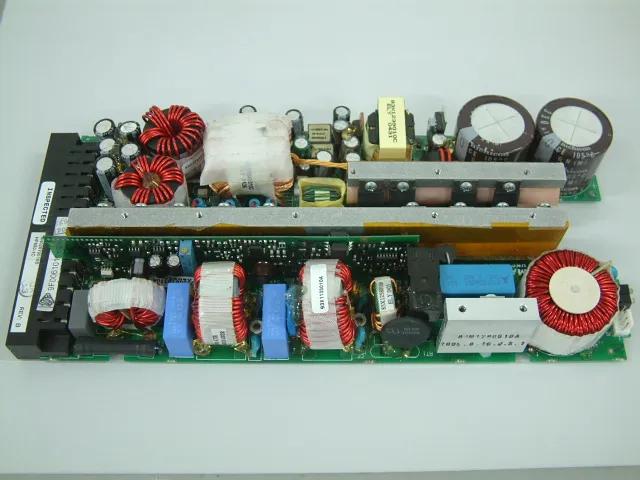

那是聚脂膠帶OR 別的絕緣膠帶而已

只是擔心碰到其它的零件,

因為這些元器件溫度高,電流大,會影響周圍的元器件.

而那個頂部包有膠帶的,估計是已經頂?shù)酵獠康耐鈿ち?

謝謝你的答復,
除了你說的原因外,(1)那些膠布會有屏蔽對外干擾的作用嗎?以及增加
                    與其它零件的安全距離?
                 (2)為什么有兩個電感(圖上方的那兩個)的磁心在
繞線前,還先繞傷一層膠布?

1.絕對沒有屏蔽的作業.增加與其它零件的安全間距有這個可能.
  兩零件碰在一起,在HI-POT TEST 時可能會有火花

2.我沒有見到哪里有兩個磁心在繞線前,還包膠帶的.
  如果有,也有兩個可能
  1.銅線過過粗,保護CORE & WIRE上的絕緣層.
  2.有的電感磁環可能是兩個鐵芯疊起來繞的,所以在兩個鐵芯之間先
    包一圈膠帶固定.

(1)啊,我剛才仔細看了一下,
電感的磁環果然是由兩個小號磁環組合的,
(2)至于另外包膠帶的,應該像你說的那樣,是從工藝的組裝上考慮.

我還有個不懂的想請教你,我看到一個PFC的電路,里面有幾個元件,
比方說二極管,小電容的,不知道起什么作用,你對PFC了解嗎?

我這個PFC的電路由于功率大,因此比普通的要多點元件,
讓我就看不懂了,

原理圖?

你的郵件地址是什么?
我發給你怎么樣?

左邊黑色的那個是接線端子嗎?
能通過多大電流呀?
有沒有能通過20a電流的、能夠安裝在pcb上的端子,謝謝

50A的都有啊,

webtianxia:你好,我把一部分的電路帖在下面,請你
           有空的時候,給我分析一下.1114169769.xls

請問:D1,D7,C15,L7是作什么用的?
