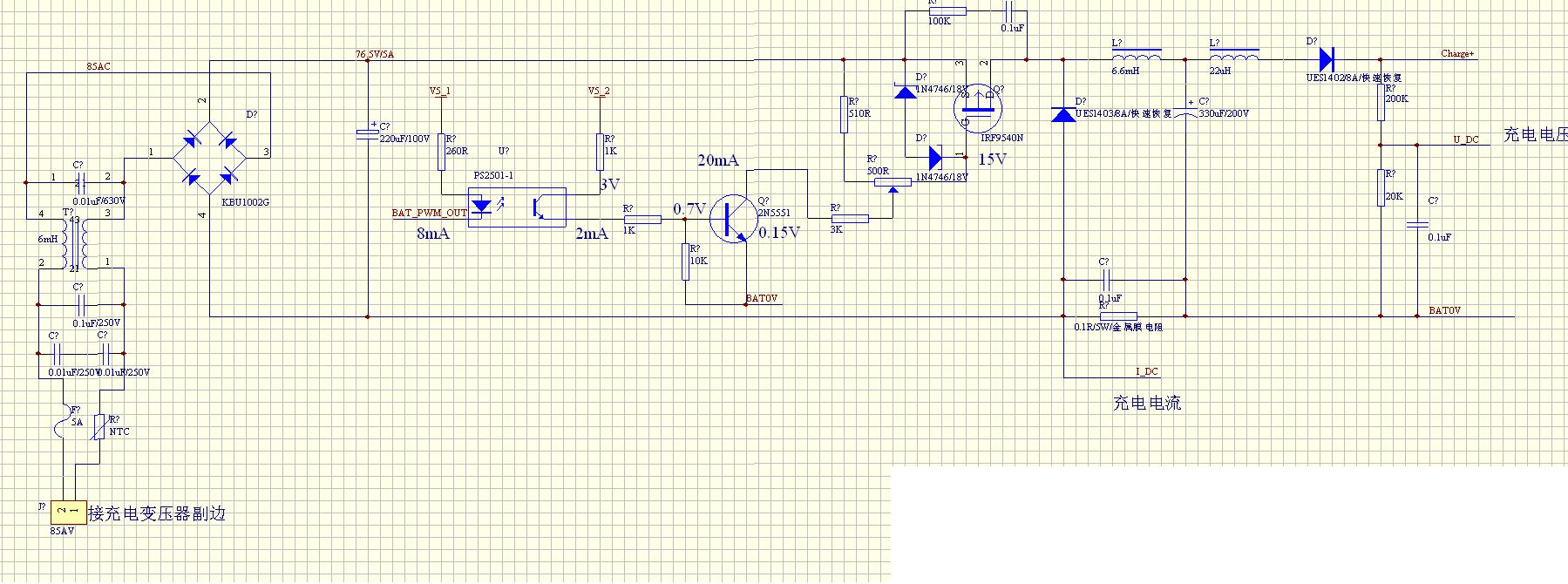

我設計的單片機控制48V鉛酸蓄電池充電器!

只進行了原理性設計,請問大師,我這樣設計可行否??

全部回復(9)

只看樓主

正序查看

倒序查看

renad

LV.4

2009-01-12 19:14

我不是大師,不過這樣做不行:
1.輸入輸出不隔離,弄不好會電死人的.
2.MOSFET驅動中的光耦不能使用,速度慢,會燒管.
3.如果用單片機控制,AD速度慢,電壓響應不好.

回復

londonz

LV.3

2009-01-12 20:37

@renad

我不是大師,不過這樣做不行:1.輸入輸出不隔離,弄不好會電死人的.2.MOSFET驅動中的光耦不能使用,速度慢,會燒管.3.如果用單片機控制,AD速度慢,電壓響應不好.

我采用那個高速光耦如何??

回復

yanglupu

LV.8

2009-01-13 09:43

原理通了嗎?220V交流整過來才60V?不要說后面充電部分,前面開關電源AC-DC部分還差很遠..
建議先找一份現成的充電圖紙看一下,比如電動自行車的充電原理圖.

回復

renad

LV.4

2009-01-13 20:57

@londonz

我采用那個高速光耦如何??

高速光耦的高速是相對低速光耦而言的,相對于CMOS信號,還是慢.

回復

londonz

LV.3

2009-01-14 09:21

@yanglupu

原理通了嗎?220V交流整過來才60V?不要說后面充電部分,前面開關電源AC-DC部分還差很遠..建議先找一份現成的充電圖紙看一下,比如電動自行車的充電原理圖.

現成的電動車充電器,大部分是用高頻變壓器的,我現在要設計成工頻變壓器的,單片機控制PWM

回復

londonz

LV.3

2009-01-14 09:40

@yanglupu

原理通了嗎?220V交流整過來才60V?不要說后面充電部分,前面開關電源AC-DC部分還差很遠..建議先找一份現成的充電圖紙看一下,比如電動自行車的充電原理圖.

那個標錯了,應該是85V交流輸入

回復

londonz

LV.3

2009-01-14 09:42

@renad

高速光耦的高速是相對低速光耦而言的,相對于CMOS信號,還是慢.

我已經成功的用SPWM調制方式,用光耦6N137隔離,IR2110驅動IGBT,逆變輸出380V,50Hz,交流電!我的開關頻率是17KHz,你說光耦速度慢,但是我已經應用了!

回復

yanglupu

LV.8

2009-01-14 12:59

@londonz

現成的電動車充電器,大部分是用高頻變壓器的,我現在要設計成工頻變壓器的,單片機控制PWM

工頻變壓器又重又貴.

回復

renad

LV.4

2009-01-15 21:58

@londonz

我已經成功的用SPWM調制方式,用光耦6N137隔離,IR2110驅動IGBT,逆變輸出380V,50Hz,交流電!我的開關頻率是17KHz,你說光耦速度慢,但是我已經應用了!

長見識了.

回復
