金鹵燈電路中的一個IC,不知道是什么型號.

金鹵燈電路中的一個IC,不知道是什么型號.
5678腳短接,通過D9與300V左右的直流相連,通過一個電容與地接.
3腳4腳短接,通過一個9013三極管及電阻與1腳2腳有關

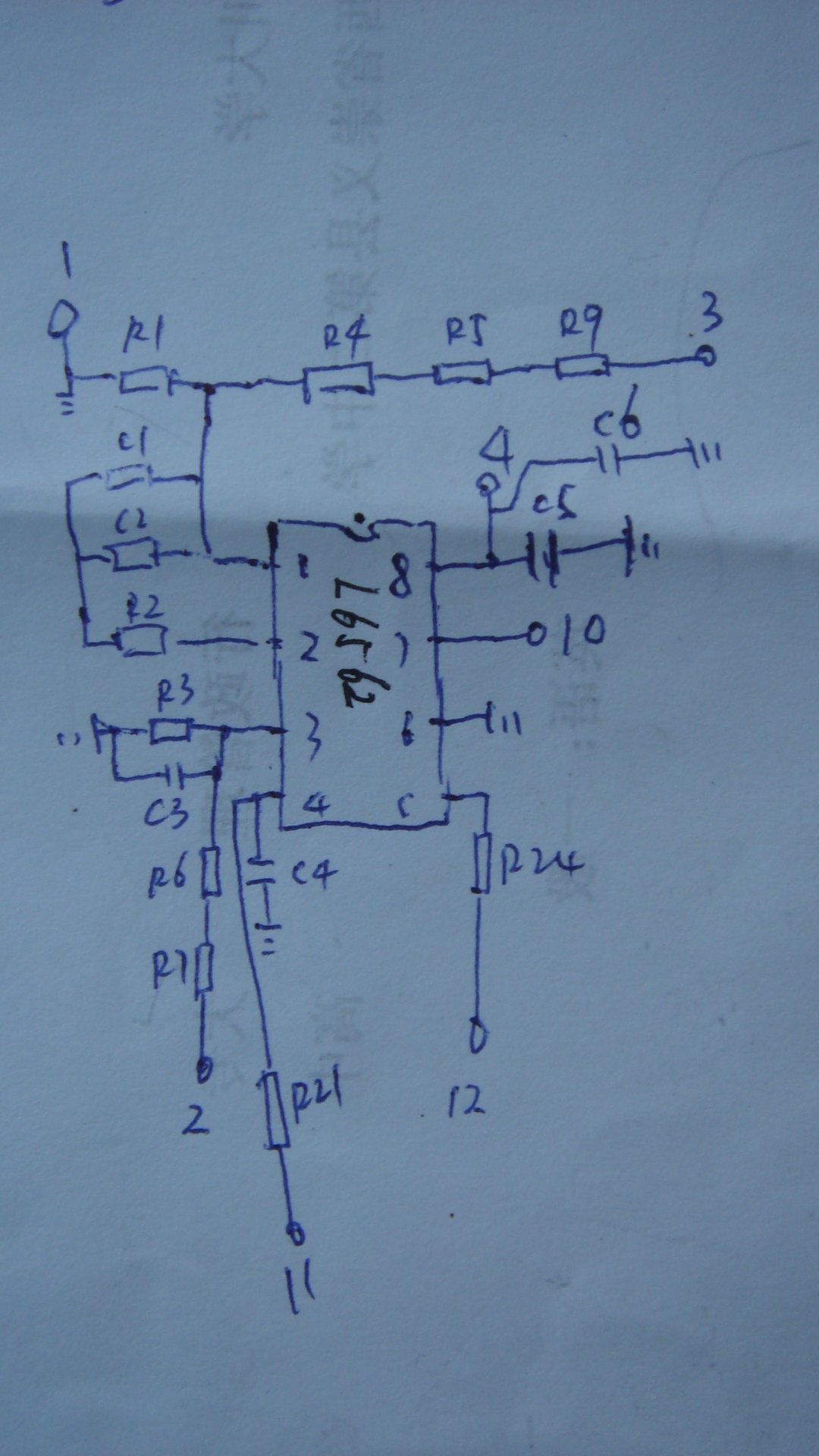

是不是一個穩壓芯片?還是協助L6562 PFC的?還是保護用的?

看上去象是VIPER12,但這里1腳2腳卻是分開的,不象是SOURCE極

全部回復(10)

只看樓主

正序查看

倒序查看

zyc299

LV.1

2009-01-09 13:51

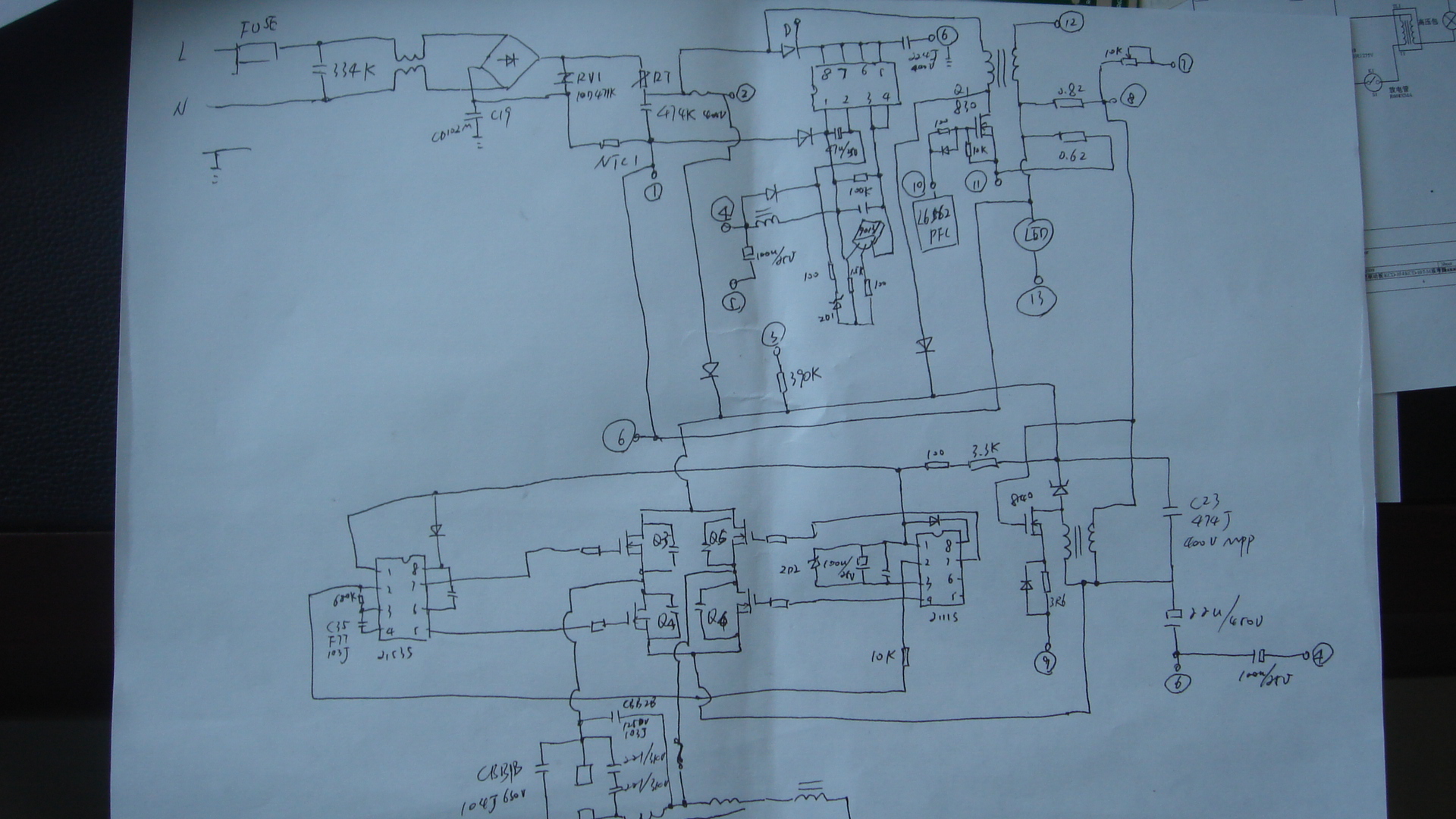

我說的是第一個圖中的,5678四個腳相連的那個IC,不知道是什么型號.請大家幫忙看看.謝謝.

回復

zyc299

LV.1

2009-01-09 14:44

@zyc299

我說的是第一個圖中的,5678四個腳相連的那個IC,不知道是什么型號.請大家幫忙看看.謝謝.

我現在把IC折下來了,量了一下,567本來就是相通的,但與8不通.
1234互不相通

回復

zyc299

LV.1

2009-01-09 14:48

@zyc299

我現在把IC折下來了,量了一下,567本來就是相通的,但與8不通.1234互不相通

錯了,是這樣的:
678本來就是相通的,但與5不通.
1234互不相通

回復

teddyguo

LV.3

2009-01-10 22:12

@zyc299

錯了,是這樣的:678本來就是相通的,但與5不通.1234互不相通

很像VIP12A,但腳位號定義不同,FB和VCC也對調了.更像士蘭SD484X.
作用應該是輔助電源,buck結構.但9013的作用不清楚.

回復

wdwd

LV.5

2009-01-11 14:33

@teddyguo

很像VIP12A,但腳位號定義不同,FB和VCC也對調了.更像士蘭SD484X.作用應該是輔助電源,buck結構.但9013的作用不清楚.

FSDM311,FSQ110,FSQ211;
Fairchild

回復

teddyguo

LV.3

2009-01-13 17:59

@wdwd

FSDM311,FSQ110,FSQ211;Fairchild

哈,回到短信里去了.
哈,果然是Fairchild的,9013作為誤差放大器的.wdwd的HID貼子一直跟著看,是個高手哦

回復

zyc299

LV.1

2009-01-15 13:37

@wdwd

FSDM311,FSQ110,FSQ211;Fairchild

如果是FSDM311之類的IC,我還是不明白此處的作用.
現在發一個清楚點的圖,請幫忙分析一下FSDM311的工作原理

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1340261231997828.jpg');}" onmousewheel="return imgzoom(this);">
2腳電源從何而來?

回復

wdwd

LV.5

2009-01-16 11:11

@zyc299

如果是FSDM311之類的IC,我還是不明白此處的作用.現在發一個清楚點的圖,請幫忙分析一下FSDM311的工作原理[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/1340261231997828.jpg');}"onmousewheel="returnimgzoom(this);">2腳電源從何而來?

工作之前是內部高壓充電,
工作起振后是外部二極管充電.
