剛開始上電到70v限流?是什么意思呀

你把控制芯片拔掉也加不上去的話,查電路,如果能家上去,發變壓器參數上來

把sg3525拔掉,MOSFET就沒有驅動波形,兩管都截至,無法工作了

這樣才可以判斷是他布線的問題還是參數的問題

拔掉后,可以正常加壓.難道是你說的變壓器設計有問題嗎.我重新加壓后,加到50v后,電流往上升的很快,又限流了

重新設計變壓器,看變壓器存在不存在飽和問題

pc40 ETD49 足夠用了,你確定是變壓器問題嗎.

確定負載無短路嗎?輸出濾波電容正常嗎?

我不確定,你的把你變壓器的參數都傳上來,還有就是你的芯片是不是采用外部供電,然后在輸入加電壓?那么外部電壓30V的情況下,變壓器原邊波形是什么樣子的?上下2個管子的死區合適不合適?

應該沒有,saber仿真ok的

死區設置的合理不合理?變壓器參數多少?

DC400 input  DC output 200V 1.5A
原邊

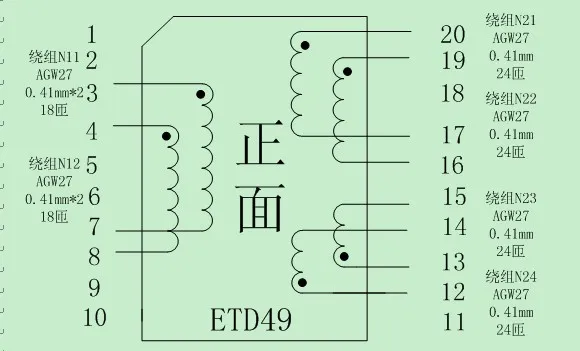

繞組N11(18匝,雙線并繞兩層,腳3進7出,端空2mm)
繞組N12(18匝,雙線并繞兩層,腳4進8出,端空2mm)
副邊
繞組N21(24匝,均繞一層,腳20進17出,端空2mm)
繞組N22(24匝,均繞一層,腳19進16出,端空2mm)
繞組N24(24匝,均繞一層,腳12進14出,端空2mm)
繞組N23(24匝,均繞一層,腳13進15出,端空2mm

對的,外部15V供電,周期10us 死區0.3us,波形還可以吧

不清楚你的電流采樣是否正常,可以實測開關電流,摸摸管溫,如果電流確實超過了0.8Apk,且管溫較高,可脫開負載試試.如果依然,一定是變壓器參數即匝數太少.另外,建議分壓電容上并接均壓電阻.

你那個LK是什么,額外串聯的嗎?

不好意思,半橋!一次側電流應限制在2.5Apk.

對的,里面加上變壓器漏感,大小設為7.2uh

100KHz300W變壓器參數好像沒問題,你提到的限流是指過流保護了或者是脈寬被限制到最小了?個人認為0.2uS的死區不要緊,能否在加電的同時觀察一下輸出繞組波形,千萬別是變壓器繞組極性接錯所致.

半橋電路,副邊肯定是采用全波或全橋整流,跟極性有關系嗎?

限流保護,極性的話,變壓器叫廠家做的,應該沒問題.現在是電壓加上去,就限流,沒有輸出.我記得在輸入70v以前(也就是為限流前),輸出波形是對的.14 15 16 17 都接地
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1955601231491952.jpg');}" onmousewheel="return imgzoom(this);">

你最好把整個原理圖貼上來看看.

你這個電路,是對稱半橋,還是非對稱半橋?
非對稱半橋不是你這樣子吧?
對稱半橋的話,初級漏感應該越小越好,最好沒有.
你這個初級漏感那么大,mos管再并聯個電容,都可以做串聯諧振半橋了.

非對稱半橋,原理是利用漏感和mos管寄生電容諧振ZVS,那兩個電容我覺得是儲能供電用

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1955601231556790.jpg');}" onmousewheel="return imgzoom(this);">

你24帖,帖的原理圖,確實是非對稱半橋.
但你第一帖的電路圖,跟原理圖一致嗎?
非對稱半橋主功率回路,有三個電容:
其中兩個是mos管的并聯電容,用來跟Lk諧振,產生ZVS條件.
另外一個電容,就是主功率回路的割直電容,電壓是Vin*D.
你再檢查一下電路圖吧.

你第一帖中,
變壓器初級,一端接在MOS橋臂之間,一端接在分壓電容之間,這是典型的對稱橋式接法.
非對稱半橋,是不需要分壓電容的.

你把大家耍著玩啊,你第1圖貼的可以100%的對稱半橋,然后后面又一個非對稱半橋.問問提可以,也請尊重一下別人好嗎?

開始設計時候只有那個隔直電容,可我們老大說上管mos管關閉時候,沒有供電,我就在上面并連了一個電容

因?yàn)槲以趕aber仿真時ok,不過對于那個隔直電容有些疑問.他是一開始上電到DVin,然后充放電維持在DVin左右嗎.那我去掉上面那個電容再測試下.
漏感的話,我看人家設計都在幾百微亨,我的7.2微亨,很大嗎?

你們老大水平真高.哎

暈死.
你老大忽悠你玩,你就忽悠我們玩,是吧?
這樣的老大,趁早離他遠點,
授人以魚而不授人以漁.
跟著他混,你充其量能做個 抄板高手.
