現在需要制作一個3.6V升壓至24V 2A的升壓電路 如果做不到2A 1A也可以 我按照34063資料里面的圖紙 用TIP41做了一個 基極對地電阻390 設計的時候 輸出電流按20MA算得
但是制作不成功 電流達不到那么大 也就50MA
請問 如果想用34063擴流電路作3.6升24 的大電流電路 應該怎樣設計呢
在計算器里面計算的時候 輸出電流應該取多大呢
34063的擴流技術誰會阿
全部回復(26)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/12491230858753.jpg');}" onmousewheel="return imgzoom(this);">可以按這個電路做一下. 0
回復
@power88888
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/12491230858753.jpg');}"onmousewheel="returnimgzoom(this);">可以按這個電路做一下.
我就是按這個做的 是不是1 8 應該接在一起 在電桿的前方
0
回復
@mjt66

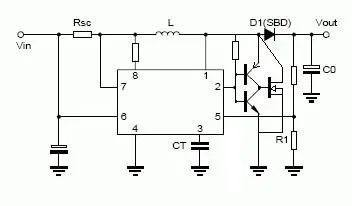

用推挽電路控制NMOS不是很好,這樣可以方便準確的解決NMOS的開通和關斷問題,并且也不存在驅動能力不夠的問題
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1578521231141186.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@mjt66
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/1578521231141186.jpg');}"onmousewheel="returnimgzoom(this);">
那個電阻怎么計算呢 三極管用什么樣的呢
0
回復
@mjt66
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/1578521231141186.jpg');}"onmousewheel="returnimgzoom(this);">
能不能用輸出的高電位驅動三極管呢 望高手指點
0
回復
@mjt66
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/1578521231141186.jpg');}"onmousewheel="returnimgzoom(this);">
**此帖已被管理員刪除**
0
回復
@mjt66
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/1578521231141186.jpg');}"onmousewheel="returnimgzoom(this);">
這個電路試過,不能輸出大電流,另外據我的經驗,34063這個芯片用三極管擴流升壓變換功率在15瓦以內,如果換成MOS的話最大可達到30瓦,再大就實現不了了,具體原因我也不清楚,如果有哪位高手做過超出此值的變換器請指教,那就是真正的高手了.呵呵!
0
回復
@ccxiaolin

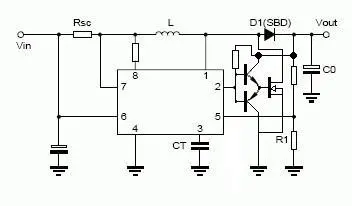

這樣是否可以提升MOS的開啟電壓
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/3099931235821226.jpg');}" onmousewheel="return imgzoom(this);"> 0
