羅德與施瓦茨SMA100B射頻和微波信號發生器

詳細資料：

羅德與施瓦茨公司(R&S公司)成立于1933年 ，是一家總部位于慕尼黑的技術公司。公司為無線市場提供完整的測試與測量產品組合。羅德與施瓦茨解決方案被無線通信及移動網絡測試細分市場中的公司的所廣泛應用。公司還提供適用于汽車電子、航空航天與國防市場、所有的工業電子以及研發和教育領域的定制化測試與測量設備。在廣播電視與媒體方面，羅德與施瓦茨提供滿足網絡運營商、消費類電子產品制造商以及內容提供商需求的解決方案。在測試與測量以及廣播設備領域，集團躋身市場之列。

SMA100B 射頻和微波信號發生器在維持大輸出功率的同時提供純凈的輸出信號，它可以完成射頻半導體、無線通信以及航空航天和國防領域嚴苛的組件、模塊和系統測試與測量任務。

SMA100B 射頻和微波信號發生器產品主要特點

頻率范圍介于8 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz、40 GHz、

50 GHz 和 67 GHz（在過范圍模式下大達 72 GHz）

SSB 相位噪聲：偏移值為 10 kHz 時，1 GHz 條件下為 –152 dBc（典型值），

10 GHz 條件下為 –132 dBc（典型值）

幾乎沒有寬帶噪聲：10 GHz 條件下為 –162 dBc（測量值），偏移值為 30 MHz在寬頻率范圍內大輸出功率超過 30 dBm極低的諧波采用觸摸顯示屏的先進圖形用戶界面



產品特點和優勢

■ 純凈的信號確保精準的設備

- 純凈的信號

基本單元具備SSB相位噪聲：10 GHz 條件下為 –119 dBc（典型值），偏移值為 20 kHz

使用選件時提供SSB 相位噪聲：10 GHz 條件下為 –132 dBc（典型值），偏移值為 10 kHz

極低的近端SSB 相位噪聲：–83 dBc（典型值）；頻率 = 10 GHz，偏移值 = 10 Hz

幾乎沒有寬帶噪聲：10 GHz 條件下為 –162 dBc（測量值），偏移值為 30 MHz

- 極低的諧波和非諧波信號分量

整個頻率范圍內具有極低的諧波信號分量(< –63 dBc)，即使在極高輸出功率下也是如此

10 GHz 條件下具有極低的非諧波信號分量 –90 dBc（測量值）



■ 具有高輸出功率

-  的高輸出電平

選用6 GHz 儀器時具有高達 38 dBm 的超高輸出功率

選用20 GHz 儀器時，譚S 135-1007-5188 條件下超過 30 dBm，20 GHz 條件下超過 28 dBm

選用40 GHz 儀器時，20 GHz 至 35 GHz 范圍內超過 25 dBm

選用67 GHz 儀器時，40 GHz 至 65 GHz 范圍內超過 19 dBm

- 對于連續波信號、窄脈沖信號和調制信號具有杰出的電平精度和可重復性



■ 所有細節盡善盡美，方便客戶使用

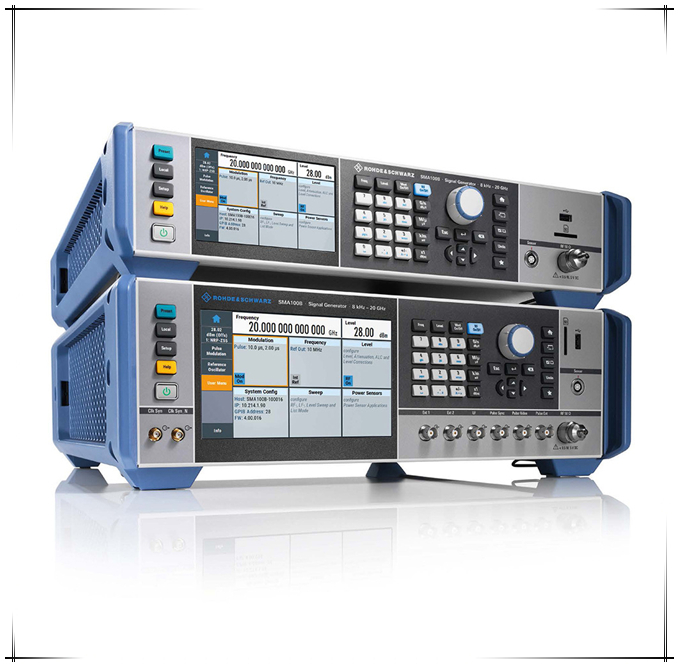

- 靈活的 2 HU 或 3 HU 機箱

- 配有 7" 顯示屏和多個前面板連接器的 3 HU 機箱

- 先進的圖形用戶界面采用觸摸顯示屏，實現人性化操作



■ LegacyPro：升級技術

- SMA100B 可在自動化測試系統中即插即用，無需更改測試軟件

- 仿真R&S®SMA100A、R&S®SMF100A、Keysight PSG、Keysight MXG 等
