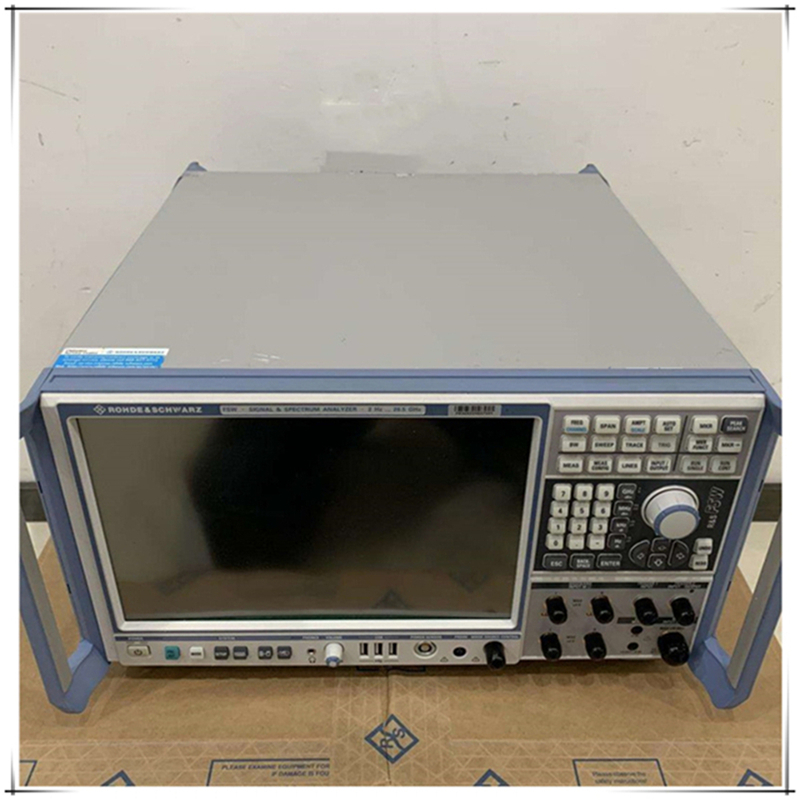

羅德與施瓦茨FSW43頻譜與信號分析儀



頻率范圍覆蓋從2 Hz 至 43.5 GHz （加外部諧波混頻器可擴展至110GHz）

相位噪聲低至-137dBc/Hz@1GHz,10kHz頻偏

WCDMA 鄰信道功率比測試88dB動態范圍(噪聲消除功能打開)

160MHz分析帶寬

8 GHz范圍內低至0.4dB總測量不確定度

高分辨率的12.1寸觸摸屏方便操作

支持多任務并行測量及顯示



詳細介紹



全新高性能R&S?FS號與頻譜分析儀滿足客戶高性能需求，提供低相位噪聲，寬分析帶寬和

直觀性操作，使得測試工作快速簡單。

特點

射頻性能滿足苛刻需求

? 的相位噪聲 – 是雷達和通信應用振蕩器測試的理想工具

振蕩器，頻率合成器和發射機系統的研發人員將從R&S?FSW突出的相位噪聲測量動態范圍性能

中獲益。在偏離載波中心頻率10kHz位置，R&S?FSW相位噪聲在1GHz中心頻率處可達到-137dBc

（1Hz），而在10GHz中心頻率處可達到-128dBc（1Hz）。偏離載波中心頻率100kHz位置，相

位噪聲在相同中心頻率處分別為-110dBc（1Hz）和-90dBc（1Hz）. 在相位噪聲性能上R&S?

FSW超越前一代分析儀多達10dB。

相位噪聲在1GHz中心頻率，10kHz偏離處為 -137dBc（1Hz）

? 低顯示平均噪聲電平帶來的雜散測試動態范圍

顯示平均噪聲電平（DANL）在未使用預放大器條件下，2GHz頻率處低至-159dBm（1Hz）而

25GHz頻率處低至-150dBm（1Hz）。譚S 135-1007-5188R&S?FSW可在寬頻率范圍內提供快速而可靠的雜散測試。

顯示平均噪聲電平可通過選擇使用噪聲消除功能而進一步改善13dB。用戶可確認之前隱藏在

噪底之下的極小雜散信號從而有效地優化發射機系統。

? 內置高通濾波器簡化諧波測試

R&S?FSW可選配可切換使用的高通濾波器（R&S?FSW-B13）進行頻率至1.5GHz的發射機系統諧

波測試。與傳統的頻譜分析儀相比可獲得明顯的動態范圍改善。無需外部濾波器，可方便針

對GSM, CDMA, WCDMA, LTE 和TETRA 系統進行測試系統的搭建。
