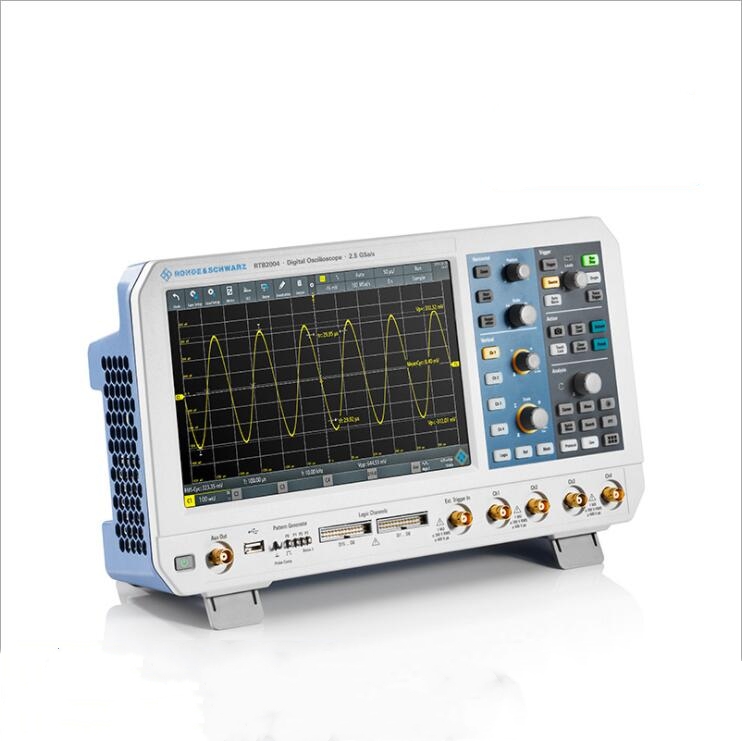

觸發電平（Trigger Level）是存儲示波器捕獲穩定波形、定位關鍵事件的核心參數。若設置不當，會導致波形顯示異常、觸發不穩定、關鍵信號丟失等問題，甚至影響測試結果的準確性。以下為詳細分析及應對措施：

一、觸發電平設置不當的典型后果

1. 波形顯示不穩定或“跑飛”現象：波形在屏幕上隨機跳動，無法穩定顯示（類似電視信號干擾時的畫面）。原因：觸發電平設置過高或過低，導致信號無法持續滿足觸發條件。示例：測量5V方波時，若觸發電平設為6V（高于信號幅值），示波器始終無法觸發，波形持續“跑飛”。2. 關鍵信號事件丟失現象：無法捕獲異常脈沖、毛刺或特定幅值的信號。原因：觸發電平未覆蓋目標信號特征（如設置在噪聲區間而非信號有效部分）。案例：調試電源紋波時，若觸發電平設為紋波基線以下，可能漏掉瞬態尖峰。3. 觸發模式失效現象：邊沿觸發、脈寬觸發等模式無法正常工作。原因：觸發電平與信號斜率、脈寬參數不匹配。示例：測量窄脈沖（如10ns）時，若觸發電平設為信號中間值，可能因脈沖寬度不足導致無法觸發。4. 測量誤差與重復性差現象：不同次測量結果不一致（如電壓幅值、周期時間波動）。原因：觸發電平不穩定導致捕獲的波形段不一致。數據對比：

觸發電平設置測量幅值（V）測量周期（μs）正確（2.5V）5.00 ±0.0110.00 ±0.001過高（4V）隨機值隨機值

二、設置不當的常見原因

原因分類具體場景用戶誤操作手動調節觸發電平時誤觸旋鈕，或未根據信號幅值調整（如直接使用默認值0V）。信號特性不匹配測量低幅值信號（如mV級）時，觸發電平范圍不足（部分示波器默認最小電平±1V）。噪聲干擾信號噪聲較大，觸發電平被噪聲波動觸發，導致誤觸發或漏觸發。多通道耦合多通道信號存在相位差，觸發電平未同步調整（如通道1設為上升沿，通道2未同步）。

三、解決方案與優化策略

1. 正確設置觸發電平操作步驟：觀察信號幅值：使用示波器的自動測量功能（如Measure > Amplitude）獲取信號峰峰值（Vpp）。計算合理電平：觸發電平通常設為信號幅值的30%~70%（如5V方波設為1.5V~3.5V）。手動微調：旋轉觸發電平旋鈕，觀察波形穩定后的最佳位置（避免信號邊緣噪聲）。2. 使用高級觸發功能推薦功能：邊沿觸發：適用于規則波形（如方波、正弦波），需結合觸發電平和斜率（上升沿/下降沿）。脈寬觸發：捕獲窄脈沖或特定寬度信號（如設置脈寬>50ns）。邏輯觸發（多通道）：通過組合多個通道的電平條件觸發（如通道1>2V且通道2<1V）。3. 抑制噪聲干擾方法：帶寬限制：啟用示波器的20MHz帶寬限制功能，濾除高頻噪聲。噪聲抑制：在探頭端并聯10pF電容，降低高頻噪聲對觸發電平的影響。平均模式：對重復信號使用平均模式（如Acquire > Average），提高信噪比。4. 驗證觸發穩定性測試步驟：固定信號源（如信號發生器輸出1kHz方波）。調整觸發電平，觀察波形是否持續穩定（無跳動或丟失）。記錄不同電平下的觸發成功率（建議≥99.9%）。

四、典型場景與案例分析

案例1：電源紋波測試問題：觸發電平設為紋波基線以下，導致瞬態尖峰未被捕獲。解決：將觸發電平設為基線以上（如+50mV），并啟用脈寬觸發（脈寬<1μs）。案例2：串行總線解碼問題：I²C信號時鐘線（SCL）觸發電平過高，漏掉低電平數據位。解決：將觸發電平設為SCL信號幅值的50%（如1.65V，Vpp=3.3V）。案例3：低速傳感器信號問題：觸發電平范圍不足（±1V），無法捕獲mV級信號。解決：使用10:1探頭衰減輸入信號，并將示波器觸發電平擴展至±10V。

五、預防措施與最佳實踐

標準化操作流程：制定《示波器觸發設置檢查表》，要求每次測量前確認觸發電平、斜率、模式。培訓與考核：對操作人員進行觸發功能專項培訓，重點考核觸發電平與信號幅值的匹配性。硬件升級：升級示波器固件以支持更靈活的觸發功能（如Tektronix的FlexTrigger技術）。定期校準：每年校準示波器的觸發電平精度（誤差應≤±1%滿量程）。

六、總結與建議

核心原則：觸發電平必須與信號幅值動態匹配，避免“一刀切”的默認設置。操作優先級：測量前第一步：觀察信號幅值并設置觸發電平。測量中第二步：驗證波形穩定性，調整電平至最佳位置。長期優化：結合高級觸發功能和噪聲抑制技術，提升復雜信號的捕獲能力。

通過以上措施，可徹底避免因觸發電平設置不當導致的測試問題，確保波形捕獲的準確性和可靠性。
