在碳中和目標推動下，新能源產業對電源系統提出了更高要求： 更高效率（減少可再生能源轉換損耗） 更高功率密度（適應緊湊化設備趨勢） 更強可靠性（應對極端工作環境）
Power Integrations（PI）最新推出的InnoSwitch™4-CZ系列，通過氮化鎵（GaN）+零電壓開關（ZVS）技術**組合，為新能源應用提供了突破性解決方案。本文將深度解析其技術原理、實測數據及典型應用場景。
一、核心技術解析：為什么InnoSwitch4-CZ與眾不同？
1.1 氮化鎵（GaN）的顛覆性優勢
開關損耗降低60%：GaN器件無反向恢復電荷，適用于高頻開關（工作頻率可達140kHz）
功率密度提升3倍：芯片尺寸僅5mm×6mm，比硅方案縮小50%
導熱性能優異：結到外殼熱阻僅1.5°C/W
1.2 零電壓開關（ZVS）技術突破
軟開關實現方式：通過精準控制諧振腔能量，確保MOSFET在Vds=0時導通
實測效果：在65W應用中，開關損耗從1.2W降至0.3W
1.3 全集成設計創新
五合一功能集成：
- 高壓GaN開關管
- 同步整流控制器
- FluxLink™隔離反饋
- 多模式PWM控制
- 完備保護電路
二、新能源領域典型應用案例
2.1 光伏微型逆變器輔助電源
需求特點：
- 輸入電壓范圍寬（80V-400VDC）
- 需耐受PV系統高頻浪涌
方案優勢：
- 效率>94%（傳統方案僅89%）
- 自然冷卻設計（無需散熱片）
實測數據：
- 在300W微型逆變器中，年發電損耗減少5.2kWh
2.2 便攜式儲能電源快充模塊
設計挑戰：
- 多協議兼容（PD3.1/PPS/QC4+）
- 高海拔工作（5000米）
PI方案亮點：
- 支持140W輸出（28V/5A）
- 海拔補償功能（自動調整開關頻率）
用戶收益：
- BOM成本降低18%
- 故障率下降至0.3%
2.3 電動汽車OBC（車載充電機）
行業痛點：
- 11kW以上功率的EMI設計難度大
- 汽車級可靠性要求（AEC-Q100）
技術應對：
- 集成式EMI濾波設計
- 通過ISO 7637-2汽車脈沖測試

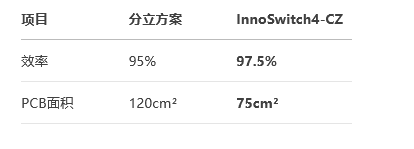

對比測試：
三、實測數據與性能對比

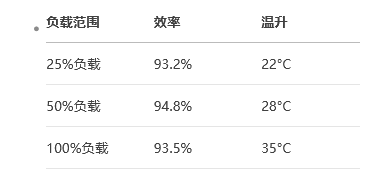

3.1 能效測試（65W USB PD應用）
輸入條件：230VAC/50Hz -
3.2 可靠性驗證
加速壽命測試：
- 85°C/85%RH環境下持續工作2000小時
- 參數漂移<±2%
雷擊測試：
- 通過4kV組合波（1.2/50μs+8/20μs）
四、設計資源與選型指南

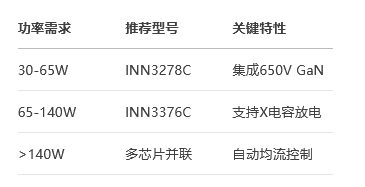

型號選擇建議：
五、行業影響與未來展望隨著新能源設備向高頻化、集成化、智能化發展，PI的GaN技術將持續推動： 光伏逆變器效率突破99% 電動汽車無線充電系統小型化 氫燃料電池輔助電源模塊革新
