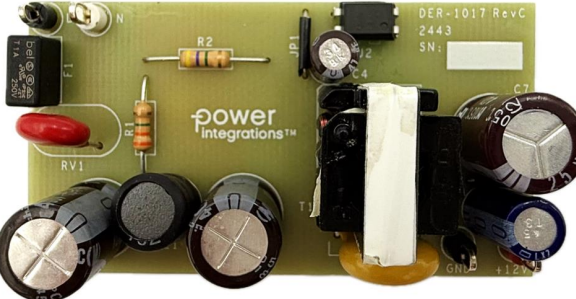

最近,我深入研究了一款120W隔離反激式電源的設計報告,這款電源采用了Power Integrations的TinySwitch™-5 TNY5077E芯片。
1. 設計亮點:高效與緊湊的完美結合
這款電源的設計目標非常明確:在寬輸入電壓范圍(85VAC至265VAC)內提供24V/5A的穩定輸出,同時保持高效率和緊湊的尺寸。以下是一些令人印象深刻的特點:
高效率:在115VAC和230VAC下,滿載效率均超過90%,平均效率也達到了90%以上。這意味著在各種輸入電壓條件下,電源都能以極高的效率運行,減少了能源浪費和熱量產生。
超低待機功耗:在230VAC下,待機功耗低于80mW,這對于需要長時間待機或低功耗模式的應用來說非常關鍵。
全面保護功能:包括輸入欠壓保護(Line UVP)、輸入過壓保護(Line OVP)、過溫保護(OTP)、短路保護和過功率保護。這些保護功能確保了電源在各種異常情況下的安全運行。符合EMI標準:具有6dB以上的傳導EMI裕量,確保了電源在電磁兼容性方面的優異表現。
2. 技術創新:TinySwitch™-5芯片的集成優勢
這款電源采用了TinySwitch™-5系列的TNY5077E芯片,該芯片集成了振蕩器、開關控制器、啟動和保護電路以及功率MOSFET。這種高度集成化的設計不僅簡化了電路結構,還提高了可靠性和效率。
FluxLink™磁感耦合技術:通過磁感耦合實現初級側和次級側之間的精確反饋控制,而無需使用光耦。這種設計提高了可靠性,并降低了成本和復雜性。
可編程電流限制:通過選擇不同的旁路電容值,可以輕松調整初級開關的電流限制,以滿足不同的應用需求。3. 實際應用:家電與工業設備
這款電源適用于各種家電和工業設備,例如家用電器、工業控制設備、照明系統等。其寬輸入電壓范圍和高效率使其能夠在不同的電網條件下穩定運行。
4. 性能數據:詳盡而可靠
報告提供了詳盡的熱性能、效率、負載調節和線路調節等數據。例如,在不同輸入電壓和負載條件下,電源的效率始終保持在90%以上。以下是一些關鍵數據:
效率:在85VAC至265VAC范圍內,滿載效率均超過90%。
熱性能:在滿載條件下,關鍵組件的溫度均在安全范圍內,確保了長期可靠運行。
負載瞬態響應:在動態負載變化下,輸出電壓的過沖和下沖都在可接受范圍內,保證了電源的穩定性。
5. 設計挑戰與解決方案
在設計過程中,工程師們面臨了許多挑戰,例如如何在寬輸入電壓范圍內實現高效的能量轉換,以及如何確保在各種負載條件下的穩定性。通過采用先進的拓撲結構、優化PCB布局和選擇合適的元件,這些挑戰都得到了有效解決。
EMI濾波:采用共模扼流圈和X電容組成的EMI濾波器,有效抑制了傳導EMI。
RCDZ鉗位網絡:通過RCDZ鉗位網絡限制變壓器漏感引起的電壓尖峰,保護功率MOSFET。
散熱設計:通過合理的散熱設計和熱管理,確保了電源在高溫環境下的安全運行。
6. 未來展望:更高效、更緊湊的電源解決方案
隨著電子設備對電源效率、體積和可靠性的要求不斷提高,這款120W隔離反激式電源展示了當前的技術水平,也為未來的創新提供了方向。例如,進一步提高效率、縮小尺寸和降低成本,將是未來發展的重點。
