XL2412P芯片是一款集成了M0核MCU的高性能低功耗SOC集成無線收發芯片，工作在2.400~2.483GHz的世界通用ISM頻段，非常適合用于各種無線通信應用。這顆芯片集成了射頻接收器、射頻發射器、頻率綜合器、GFSK調制器和解調器等功能模塊，使其具備了出色的通信性能。XL2412P支持一對多線網和帶ACK的通信模式，應用更廣泛。此外，XL2412P芯片的發射輸出功率、工作頻道以及通信數據率均可配置，這為用戶提供了極高的靈活性，使其能夠根據不同的應用需求進行定制化設置。芯片內部集成了多顆外圍貼片阻容感器件，這簡化了設計和生產過程，還更容易通過FCC等認證。

  XL2412P芯片內含32位ARM Cortex M0+內核MCU，配備24Kbytes flash 和3Kbytes SRAM存儲器，最高工作頻率達到24MHz。一顆芯片相當于兩顆芯片。MUC集成了多路I2C、USART等通訊外設，1路12bit ADC，2個16bit定時器，以及2路比較器，這些豐富的外設支持使得XL2412P在不同的應用場景都有著很好的應用，如無線鼠標鍵盤，無線游戲手柄，有源無線標簽，遙控玩具，智能家居及安防系統等。

功能特點.

頻率范圍：2.400~2.483GHZ，可在該范圍內進行通信。

低功耗：在發射模式下，工作電流為13.7mA；在接收模式下，工作電流為12.3mA；在休眠狀態下，電流小于2uA，能夠實現節能。

簡化外圍器件：支持僅需4個外圍元器件，包括1顆晶振和3個貼片電容。同時支持雙層或單層印制板設計，并且可以使用印制板微帶天線。

內置通信協議：芯片自帶部分鏈路層的通信協議，使用方便。此外，還具備少量的參數寄存器可供配置。

優異性能：在125K / 250K / 1M / 2M bps模式下，接收靈敏度分別為-96.5 / -95 / -92 / -90dBm；最大發射輸出功率可達8dBm。同時，該芯片具備良好的抗干擾性，高鄰道抑制度和良好的接收機選擇性，使其易于通過FCC等認證。

數據長度支持：支持最大數據長度為128字節，具備4級FIFO緩存。

晶振精度要求：1M / 2Mbps模式下，需要+40ppm的晶振精度和12pF的負載電容。

125K/ 250kbps模式，需要晶振精度+20ppm&CL=12pF

BLE廣播包模式，需要晶振精度+10ppm&CL=12pF

通信方式：使用GFSK（Gaussian Frequency Shift Keying）通信方式。

自動應答與自動重傳：支持自動應答和自動重傳功能，提高通信可靠性。

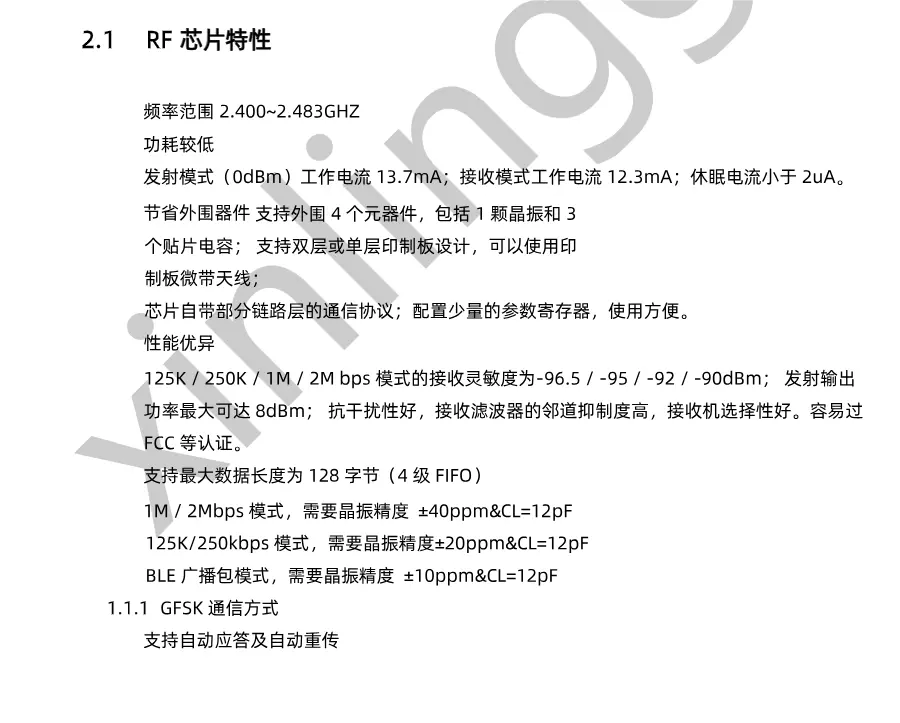

RF芯片特征

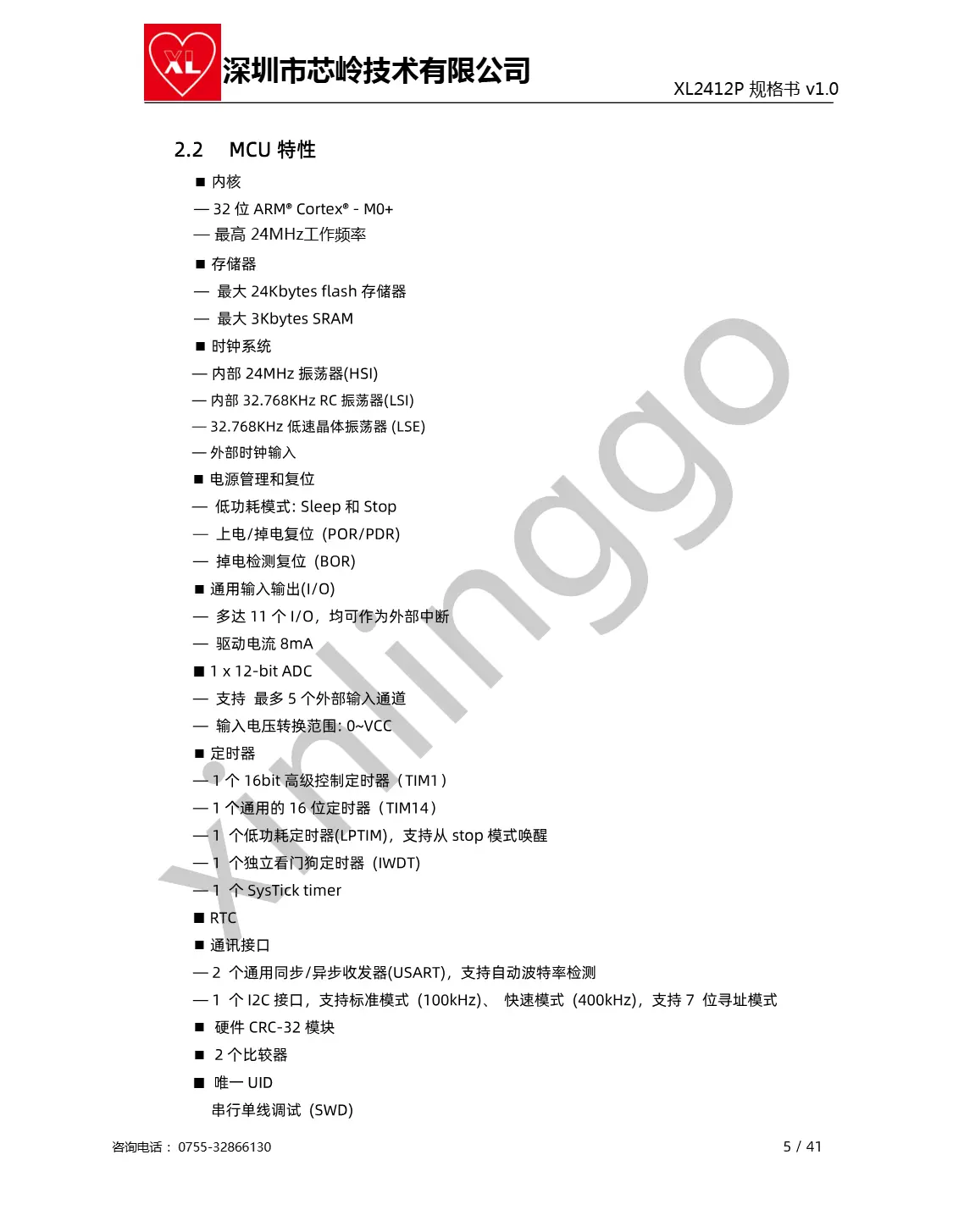

MCU特征

封裝方式

SSOP16封裝

工作電壓支持：1.7~3.6v;

工作溫度支持：-40~+85ºC
