事情是這樣，本人大二，專業電子信息，想嘗試入門開關電源方向，經老師和學長建議從DCDC開始學起，于是我想做一個20v-5v 3A 的buck電路，隨后通過網上找資料和求助學長和老師已經把電路圖用嘉立創畫出來了，但第一版做出來后因為uc3842引腳不對，所以沒有實現功能，然后更改電路圖后再次焊出來后發現還是不能實現功能，但mos管正常工作了，最后想了半天應該是uc3842的上電不夠，現在更改到第三版了，但現在十分糾結不知道到底對不對，也不敢焊接，想嘗試用multisim進行仿真，但發現不準，現在就想找大家幫我看看這個能焊出來不。。。。

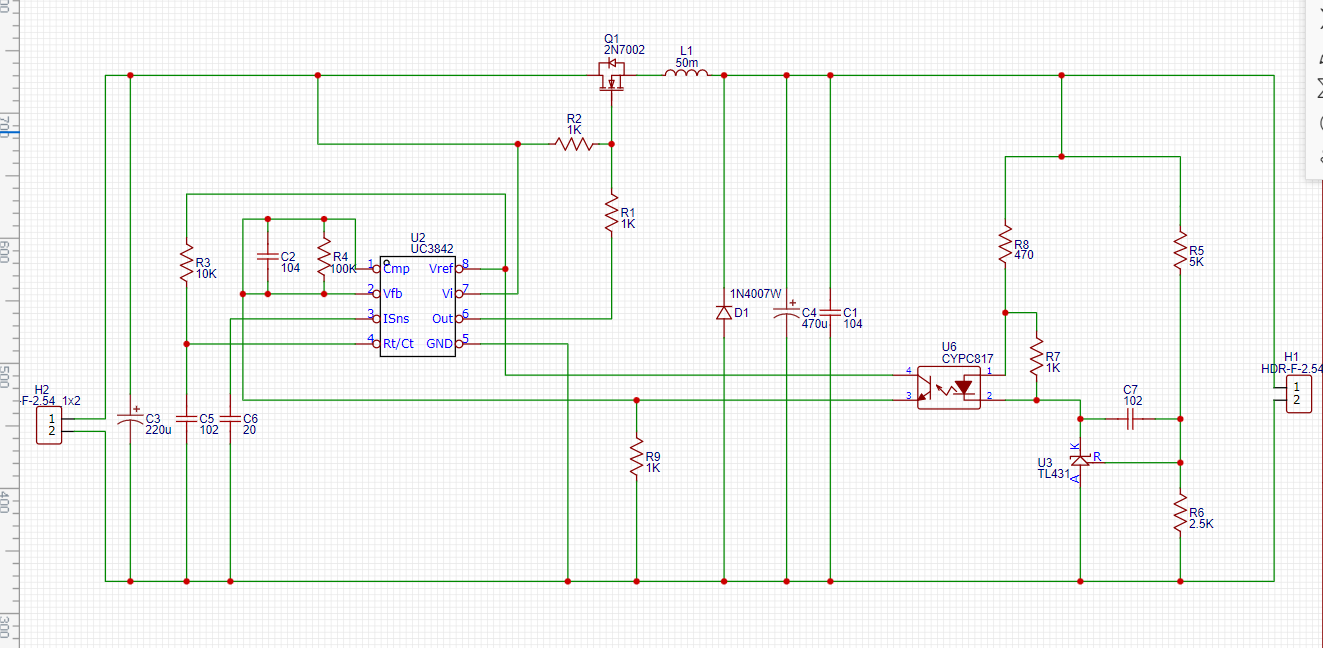

這個就是我現在設計出來的第三版電路圖，需要大佬幫我看看能行不。。。
不建議再使用3842了，現在都是用集成芯片做了。
MST8A100KE是一款高壓高性能同步降壓型DC-DC轉換器，工作在一個大范圍的輸入電壓9V到100V。MST8A100KE提供10A連續負載電流，效率高達96%。MST8A100KE采用固定頻率峰值電流控制，內置補償，消除了對外部組件的需要。高側MOSFET的循環電流限制保護轉換器。如果過電流狀態持續時間超過當前時間，則觸發打嗝模式保護。MST8A100KE產品集成有短路保護、過流保護和過溫保護等多種保護機制，可以保護負載免受低壓、過流和過溫等故障的影響。
MST8A100KDE用MSOP-10封裝形式。
好的，等我這個搞定了我用這個芯片在做一個
發現幾個問題：1、IRF630N是N mos，你的原理圖腳位畫錯了，D極應該接輸入，你這樣接，體二極管一直導通，不知道你的板子上畫錯沒有；2、3845的5腳與地相連，不能驅動mos，mos在高端，可以采用變壓器驅動mos，或是加一級高端的驅動；3、3845的3腳這樣接，采不到電流，而且會燒3845；4、續流管D1，按你3A輸出，選用1N4007太小了。
看了你更新的幾版原理圖，有些進步，但仍然有問題，有些是一開始就存在的問題，有些是你更新原理圖后新產生的問題，給人的感覺是你缺乏對基礎知識的掌握。 建議重新學下BUCK電路的基本原理（推薦《開關電源設計》電子工業出版社 王志強 等譯，把講BUCK電路的第一章看完吧）； 學習下二極管、三極管、MOSFET、TL431這幾個器件的基本結構、工作方式和主要參數；找份UC3842的數據手冊認真看下，了解這個IC的基本工作原理和外圍電路參數的接法；再建議學習下輸出電壓采樣電路的參數怎么計算。把這幾個東西學習后，你應該能把原理圖畫正確了，然后再考慮打樣PCB和焊接器件吧。原理圖都沒對，就開始做實物有點浪費精力和時間。
好的，謝謝指點，我再去看看 '?'
按照推薦電路都不至于這樣
聽了吧友的建議我回去把王志強老師的那本書買了回來，仔細看了看關于buck的知識后開始了重新設計，這是我現在設計的。
在設計時候我選擇的參數是15v—20v區間內（典型值選的是17v）轉5v，隨后給uc3842設計的輸出頻率是250khz，最后經過計算得到電感值要在16uh—50uh之間，我選擇了25uh。隨后輸入電容要大于20uf，輸出電容要是220uf。
隨后反饋回路我是參考了
PC817+TL431的組合設計-電源網 (dianyuan.com)
TL431+PC817反饋電路-電源網 (dianyuan.com)
兩篇文章計算的設計出來后我只通過ni multisim進行了仿真發現實現不了預估功能，我于是在想問題出在哪里了，希望有大神指點。
圖片錯了我換下
