CS5801HDMI轉DP方案芯片支持HDMI2.0輸入，帶寬可高達18Gbps。它支持4k@60Hz.對于DP1.4輸出，由4條數據通道組成，支持1.62Gbps、2.7Gbps、5.4Gbps的鏈路速率。

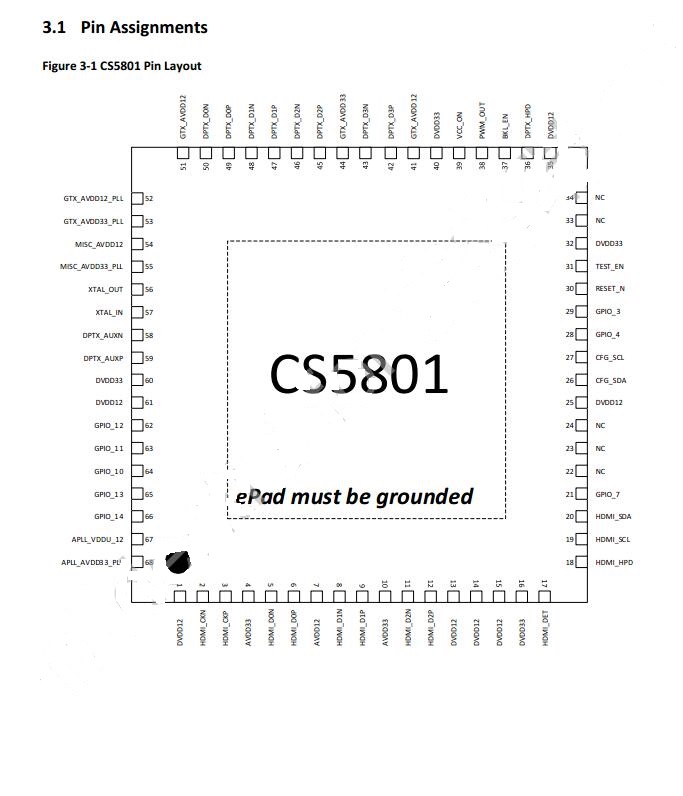

CS5801管腳分布及定義：

eDP輸出端：

HDMI 2.0b兼容

支持6、8、10bpc

支持DVI模式

支持HDCP 1.4/2.3

每個通道的數據速率高達6-Gbps

支持高達3840 x2160@60Hz或4096x2160@60Hz

替代LT6711A芯片CS5801設計參考電路：
