TI芯片可以幫您搞定

有沒有芯片資料啊
發份上來看看

700棵做一串,你算一算驅動電壓得多少伏,由此產生的輸出原件耐壓,安規等很多問題,我看你還是改變方案吧.

是用到700顆燈左右
不是在一串
至于幾并幾串這要看電源驅動輸出來決定的
反正改PCB板布燈總比重新調個驅動方便就是

50W的電源,采用SA7527的單級PFC方案就可以做啊!說說你想要輸出的電壓電流?我按這個來給方案.

你好
輸入電壓為220VAC
輸出電壓在110V左右
輸出電流為400MA

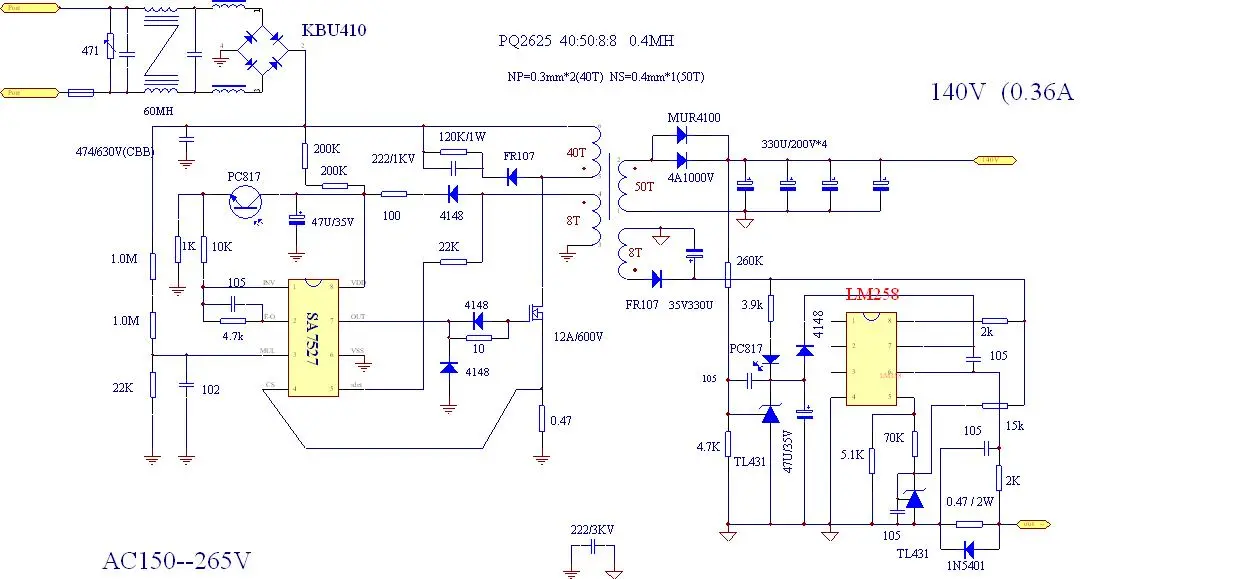

正好有一個140V/0.36A 恒流的,供參考!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/487871227147521.jpg');}" onmousewheel="return imgzoom(this);">

我有無電解電容的50W方案,需要么

高壓輸入有那些安規問題 說說看

700棵燈一串指的是輸出,不是輸入.

不錯不錯,這個PFC能做到多少?還有效率?這款有產品做過嗎?

這個是單電壓的,PFC做到0.97以上是可以的,效率可能有90%左右吧!我們只是測試過,這個方案給客人了,應該做過吧!

給你接受一款電源AC220V165V330,用35只串再20傳并的方式驅動你的700只小發光管.

    AC220V165V330發光二極管驅動器使用說明書

用途和特點:
AC220V165V330發光二極管驅動器是制作半導體燈的專用器件,220V交流市電供電,輸出直流恒定電流.驅動25--40只1W大功率發光二極管工作.
本驅動器應用高頻脈寬調制式開關變換技術制造,體積小,電壓適應范圍寬,工作穩定,輸入/輸出隔離,安全性好.
本驅動器為全密閉模塊封裝結構,適合在高濕度,高粉塵,強震動等環境下使用.

技術指標:
輸入電壓:     AC 187---253V
輸出電流:     330mA±5%
空載輸出電壓: 約170V
變換效率:     >90%
驅動管數:     25--40只1W
使用環境溫度:-20-60℃
使用環境濕度: 0—95%
抗振強度:     10g
模塊結構:     方形鋁合金66x43x35mm帶固定腳

使用方法:
本驅動器有4根引出線,棕色線接電源,黃線接發光管正極,白線接發光管負極,串聯驅動25--40只的1瓦大功率發光二極管工作.
本驅動器也可以以25--40只串聯再20串并聯的方式驅動多只小功率發光管,并聯驅動多串小功率發光管時每串發光管要串聯一個150 歐姆的電阻以均衡各串之間的電流.

使用注意事項:
使用本驅動器必須接好發光管再接通電源.
本驅動器要避免在強磁場環境下使用,否則可能損壞.
滿負荷使用時需要把電源固定在燈的散熱器上或另加散熱器輔助散熱.


深圳市博美電源技術研究室  13826550467 fxusheng@yahoo.com.cn
