被轉到商務區了,有興趣的工程師可以鏈接到如下貼子進行討論
http://bbs.dianyuan.com/topic/261373
ST VIPer53 專用技術分析貼
全部回復(8)
正序查看
倒序查看
實用技術分析在以下鏈接
http://bbs.dianyuan.com/topic/261373

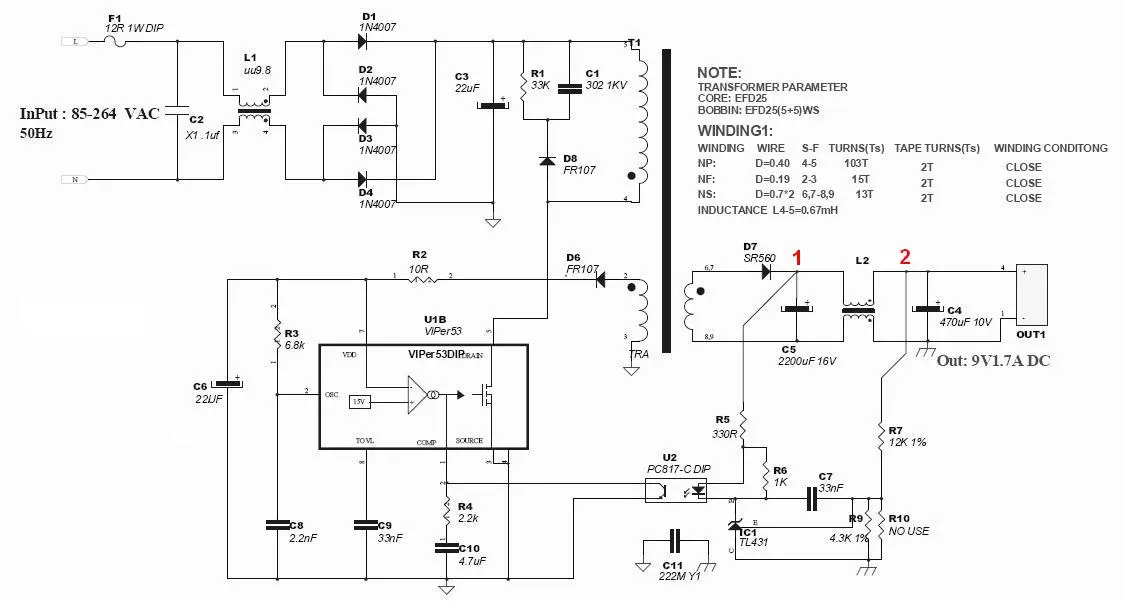

附一批量生產的成熟電路供大家欣賞,詳細分析在上面鏈接
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/249961225180761.jpg');}" onmousewheel="return imgzoom(this);">
http://bbs.dianyuan.com/topic/261373
附一批量生產的成熟電路供大家欣賞,詳細分析在上面鏈接
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/249961225180761.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@sinican
實用技術分析在以下鏈接http://bbs.dianyuan.com/topic/261373附一批量生產的成熟電路供大家欣賞,詳細分析在上面鏈接[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/249961225180761.jpg');}"onmousewheel="returnimgzoom(this);">
好象感興趣的不多啊!!!其實任何一個電源都是相通的,精通一個芯片的應用,從簡單的芯片來了解電源,也許是進入電源設計行業的捷徑
0
回復
@sinican
實用技術分析在以下鏈接http://bbs.dianyuan.com/topic/261373附一批量生產的成熟電路供大家欣賞,詳細分析在上面鏈接[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/249961225180761.jpg');}"onmousewheel="returnimgzoom(this);">
VIPer53集成了增強型電流模式PWM控制器和一個高壓MD-Mesh功率MOSFET.VIPer53內部包括開關電路一次側所需的全部模塊:1. 控制部分包括該變換器啟動用高壓電流源、脈寬調制驅動器2. 保護功能: 如過壓保護、熱關機、逐周限流和負載保護3. 節能功能:Standby、輕載或空載條件下,自動進入跳周期模式
0
回復
@sinican
VIPer53集成了增強型電流模式PWM控制器和一個高壓MD-Mesh功率MOSFET.VIPer53內部包括開關電路一次側所需的全部模塊:1.控制部分包括該變換器啟動用高壓電流源、脈寬調制驅動器2.保護功能:如過壓保護、熱關機、逐周限流和負載保護3.節能功能:Standby、輕載或空載條件下,自動進入跳周期模式
VIPer53是新一代高度集成的離線開關集成電路,采用ST公司的縱向智能功率專利技術(VlPower),具有很高的集成度,內置一個采用多漏極網格工藝(MD—Mesh)的功率MOSFET VIPer53采用片上系統,同一個封裝內包含有系統的控制部分和功率MOSFET.這種新的封裝工藝滿足所有的單片集成電路無法滿足的應用需求,特別是對那些功率要求不斷提高而專用熱設計成本控制愈加嚴格的AC/DC變換器. 1 VIPer53的工作原理 VIPer53集成了增強型電流模式PWM控制器和一個高壓MD.Mesh功率MOSFET. VIPer53內部結構如上圖所示,包括開關電路一次側所需的全部模塊: 控制部分包括該變換器啟動用高壓電流源、脈寬調制驅動器和各種保護功能,如過壓保護、熱關機、逐周限流和負載保護,功率MOSFET的最小擊穿電壓為620 V,通態電阻RDSFET在25%時為1Ω. 引腳VDD 為控制電路的電源,在啟動階段為外部相連的電容充電,包含4個闖值電壓. VDDcm為開啟電壓,典型值為11．5V:VDDoff為關機電壓,典型值為8.4V; VDDreg為原邊反饋工作的電壓起始點,精準15V; VDDovp為過壓保護電壓,典型值為18V.引腳SOURCE為功率MOSFET的源級和電路參考地. 引腳DRAIN為功率MOSFET的漏級,連接高頻變壓器的原邊繞組,在上電階段被內部高壓電流源利用,為引腳VDD外部電容充電. 引腳TOVL連接一個外部電容用于產生過載保護延時,引腳COMP上的電壓大于4.35 V時過載保護發生. 引腳OSC通過外部連接的阻容網絡RT一CT定開關頻率. 引腳COMP為電流模式結構的輸入和內部誤差放大器的輸出,允許通過外部無源網絡設定該SMPS的動態特性,可用的電壓范圍為O．5~4．5V.低于0．5 V時功率MOSFET關閉,高于4．35V時過壓保護發生,該動作延時時間長短由與引腳T0VL相連的定時電容大小決定. 通過連接OSC引腳的電阻一電容網絡,可以從外部設置開關頻率,最高可以設定到300kHz. 當開關電源上電時,位于漏極引腳和腳VDD之間的內部高壓電流源為器件供電,并向一個連接VDD外部電容器充電.當VDD電壓達到電壓闖值VDDon時,內部高壓電流源關閉,器件開始正常操作,由高頻變壓器輔助繞組繼續為VIPer53器件供電. VIPer53的反饋控制系統屬于電流控制,通過腳COMP實現系統功能.該控制是指將流經功率MOSFET及回掃變壓器的電流與調節電路的輸出電壓產生的反饋信號進行比較,比較的結果決定確定MOSFET的導通時間. VIPer53的優點首先是在空載條件下將能耗降低到近乎零,使電源制造商可以達到新的更加嚴格的生態標準,如“能源之星計劃”; 其次,因?yàn)橥☉B(tài)電阻RDS(on)低,功率變換效率明顯提高,而且無需使用散熱器,從而避免了制造成本的增加.典型情況下,DIP一8封裝可輸出功率30W,Power—SO一10封裝可輸出功率40W,使用電壓范圍為ACR5~265V. VlPer53的一個重要功能是指通過腳TOVL完成的過載延時. 如果引腳COMP電壓超過4.35V,過載保護就會啟動,連接引腳TOVL的外部電容器就開始充電,同時MOSFET開始不斷地開關操作. 在這個期間,漏極電流限制在1．6A.如果過載狀態維持不變,待TOVL電容電壓達到閾值電壓VOVLth,MOSFET關斷.此時,VDD電壓下降,當達到VDDoff閾值電壓時,內部高壓電流源接通,則一個新的啟動周期開始. 如果過載或短路狀態繼續存在,VIPer53將進入無休止的重啟序列.引腳TFOVL的外接電容充電時間為延時時間,該時間Tovl必須大于該開關電源的啟動時間tss因?yàn)檫@段時間內輔助繞組無法向系統提供充足的電能.
