逆變中的電路

有誰知道這個電路是什么電路.怎么樣工件的,給我指點下吧.

全部回復(9)

只看樓主

正序查看

倒序查看

xzszrs

2008-10-28 15:44

按我的分析可能是這樣的.當然還可能很電容電感一起構成軟開關.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/700751225179891.gif');}" onmousewheel="return imgzoom(this);">

回復

dealjin

LV.4

2008-10-28 15:46

四個管,每兩個先后導通,在輸出感應出正負兩個半周

回復

liulool

LV.4

2008-10-28 16:22

@xzszrs

按我的分析可能是這樣的.當然還可能很電容電感一起構成軟開關.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/700751225179891.gif');}"onmousewheel="returnimgzoom(this);">

嗯 ,謝謝應該是那么回事,但I是怎么形成回路的方向是什方向, Q2導通時的D極的電壓是由T中的儲的能量使Q2導通的么能幫我解答下嗎

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2779851225181802.jpg');}" onmousewheel="return imgzoom(this);">

回復

xzszrs

2008-10-29 09:02

@liulool

嗯,謝謝應該是那么回事,但I是怎么形成回路的方向是什方向,Q2導通時的D極的電壓是由T中的儲的能量使Q2導通的么能幫我解答下嗎[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/2779851225181802.jpg');}"onmousewheel="returnimgzoom(this);">

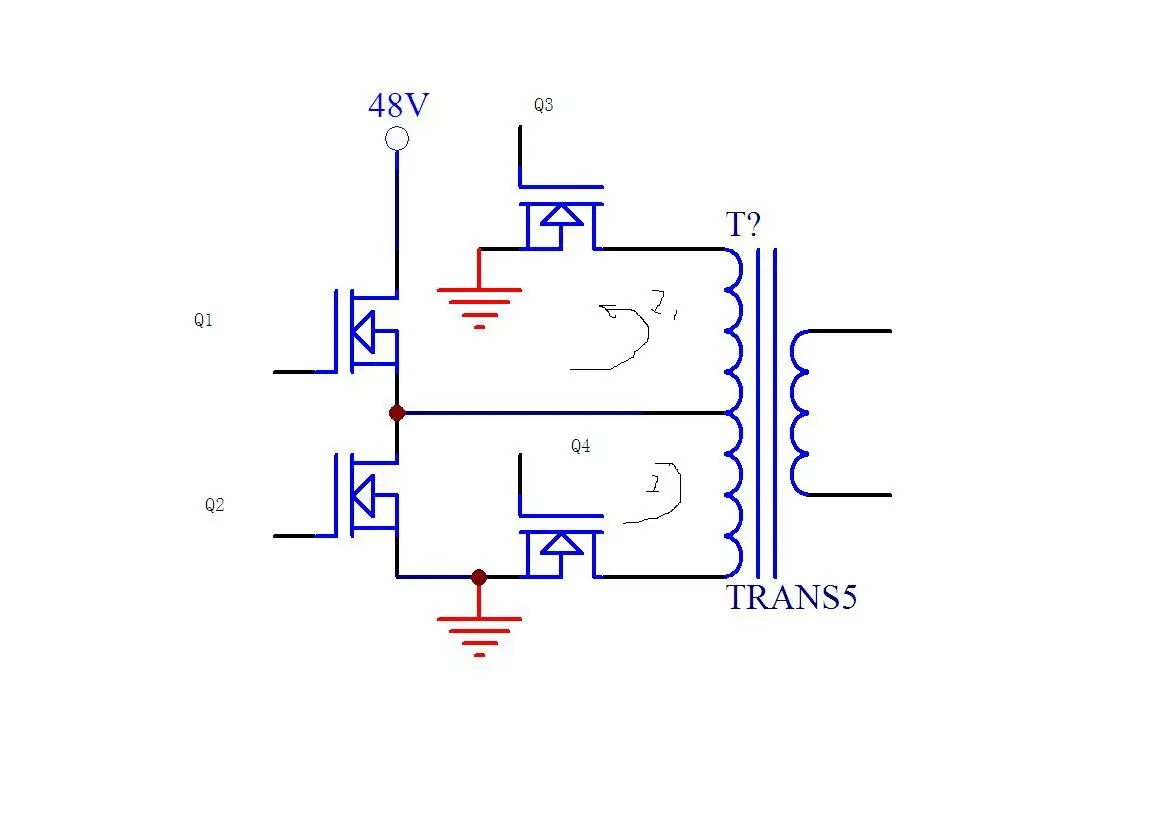

其實這就是一個推挽電路,Q3,Q4為開關管,為什么又增加Q1,Q2呢?主要是Q3,Q4都不導通時變壓器的漏感會產生很高的尖峰會危害到Q3,Q4的安全,這時讓Q2導通把這個尖峰對地短路,Q1不導通是用來隔離電源不被短路.
