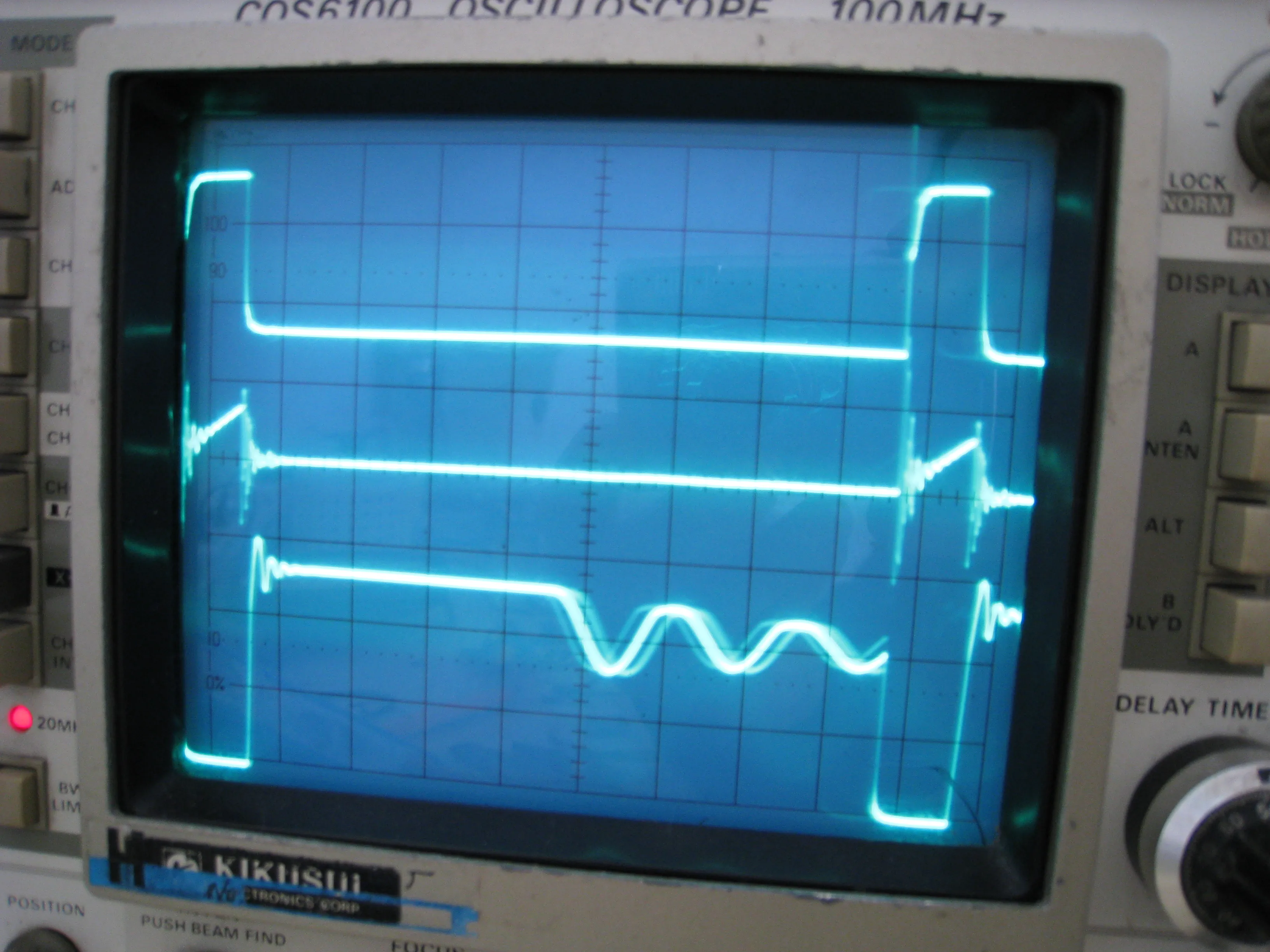

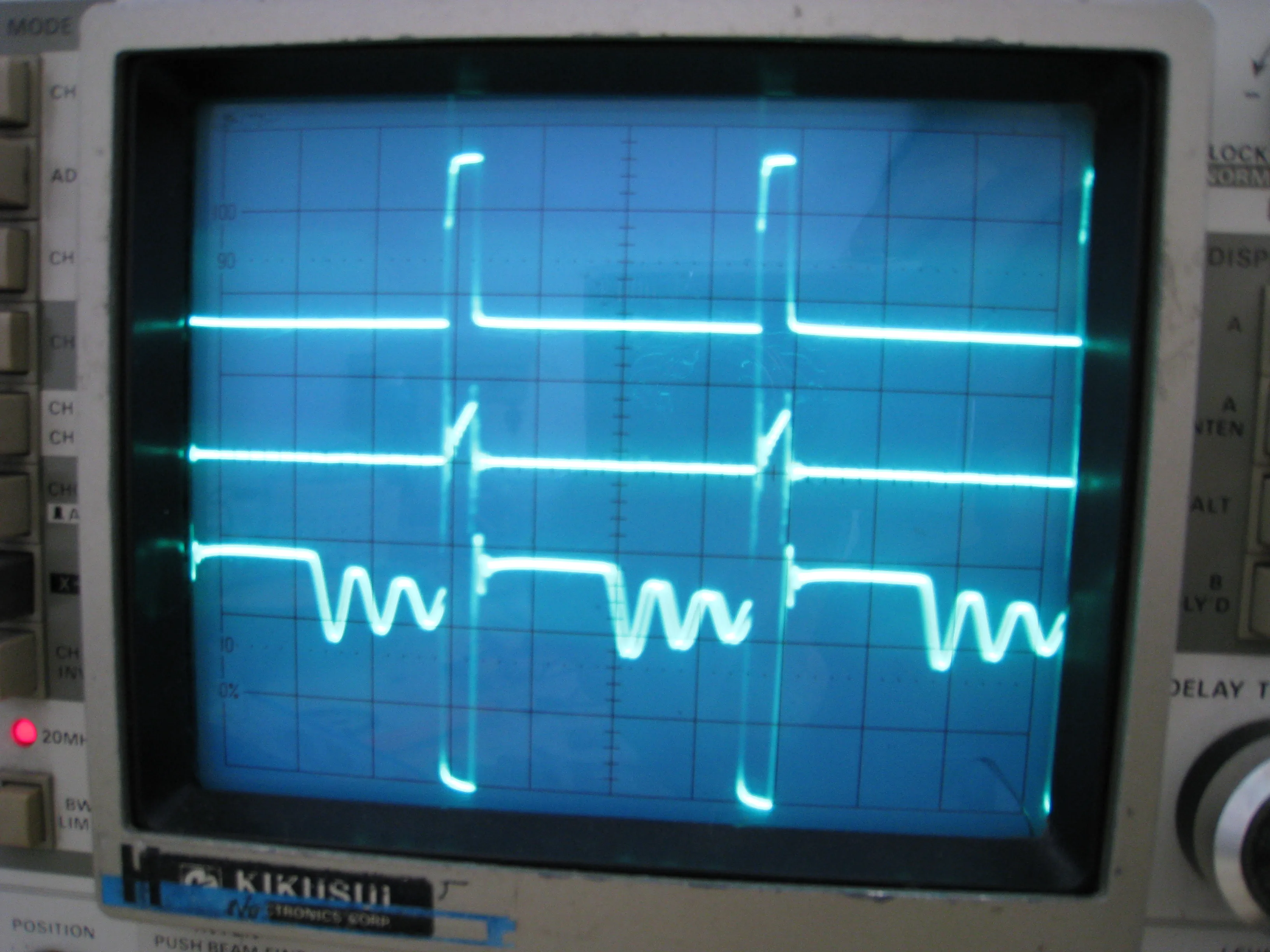

波形如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/837461224914961.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/837461224915003.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/837461224915058.jpg');}" onmousewheel="return imgzoom(this);">

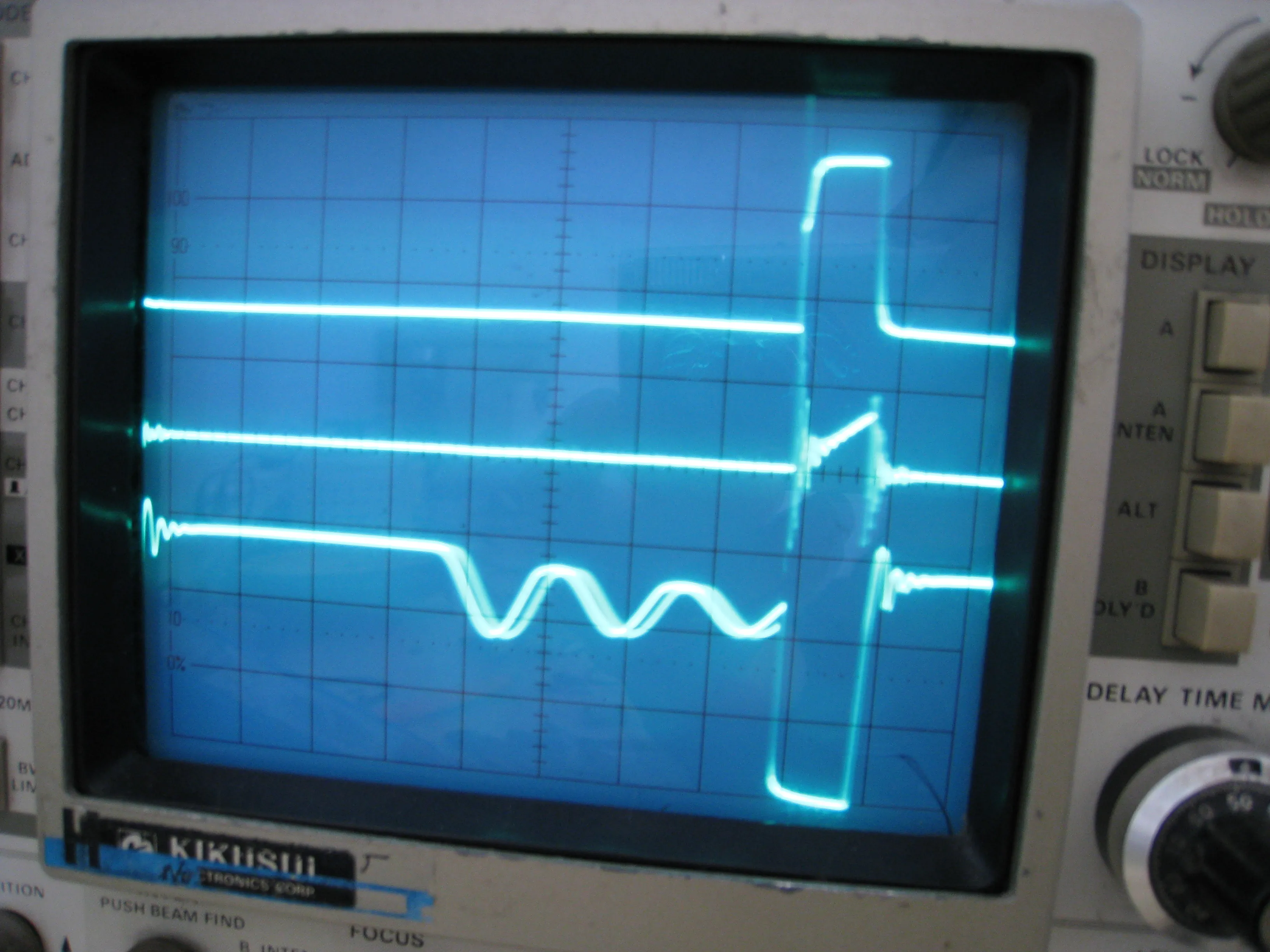

波形如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/837461224915378.jpg');}" onmousewheel="return imgzoom(this);">
第1蹤是G極波形、第2蹤是原邊電流波形、第3蹤是D極波形,現在的問題是原邊電流為什么有這么多的振蕩,D極波形有點振蕩但問題不大,就是原邊電流波形中的那些尖峰電流造成輸出電壓有高達接近4VPP的尖峰紋波和造成開關管發熱量很大.請幫幫忙?

波形上應該沒有啥問題吧,很正常啊.輸出二極管最好加上緩沖RC,輸出再加一級LC濾波,輸出波形可能就更好一些了.

謝謝!可是輸出二極管的RC緩沖大概應該怎樣選擇參數,LC濾波參數應該怎樣選擇,這些問題也是一直讓我頭疼的,單靠試驗來選太盲目,應該有個大概的估算,望各位大蝦指點一二．謝謝!

RC吸收的你在論壇力搜一下,肯定有收獲

10歐左右,1nF左右,可以試試看.

你RCD里面電阻10K?不熱嗎?

10k/3w有點燙,但還可接受,現在又發現一個新問題,輸出電壓有峰峰值高達3V的50HZ調制在一些高頻尖脈沖的調制波形,用這個電源帶汽車DVD有很大的交流聲,大概波形象下面:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/837461225085096.jpg');}" onmousewheel="return imgzoom(this);">
如果在12V地和300V地之間接上一個0．1的電容則可使這個峰值降到零點幾伏,我太納悶了!

你所說的電容應該是Y電容,是對付共模干擾的.

謝了!請問對電容有特殊要求嗎?還有加上這個吸收電路主要是消除D極那個電壓振蕩還是原邊電流的尖峰?

加上看一下波形有啥變化就知道了.

幫你頂,順便學習
你ac 電壓的范圍怎么這么奇怪180-260?

ac220V上下18%的波動就是180-260,我們這兒最壞的情況就不會超過這個范圍!

好的!我在上班回去試一下!

你意思是說我這個是共摸干擾造成的?是不是要在220V整流前加共模抑制電感就可消除呢?

我的12V輸出濾波電容是在家電維修鋪買的普通電解電容,有的書上說用低ESR的電容可降低紋波電壓,我的問題與這個電容有關嗎?低ESR的電容是啥樣的,那里買得到?還有我的驅動脈沖高度是16V,是不是太高了,有影響嗎?

這是你給我傳遞的信息,我只知道電源要加Y電容,X電容來濾除一些干擾,來滿足安規的一些要求和減少對外干擾,具休這個我沒弄過,不太清楚.

Y電容應該是為了慮除一些由于變壓器漏感等產生的干擾噪聲等,你再輸入端家共模抑制效果應該不明顯,還是再兩個地之間加電容比較號,如果有耐壓要求,加高壓磁片電容就可以

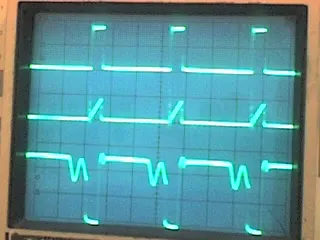

昨天回去改了一下原邊繞組的緩沖電路參數,C＝0.022微法,R＝30K后,D極漏感尖峰基本消除,原邊電流波形也基本正常,開關管發熱也明顯減小,波形如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/837461225155044.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/837461225155072.jpg');}" onmousewheel="return imgzoom(this);">

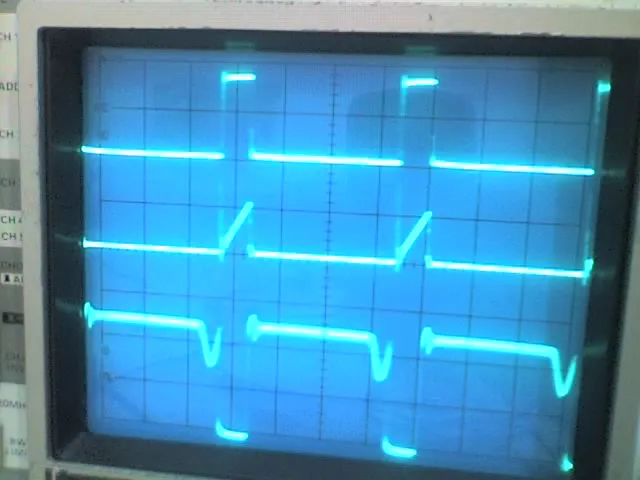

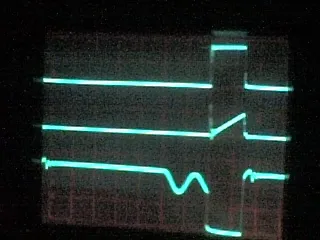

這是滿載(15W)時的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/837461225155175.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/837461225155198.jpg');}" onmousewheel="return imgzoom(this);">

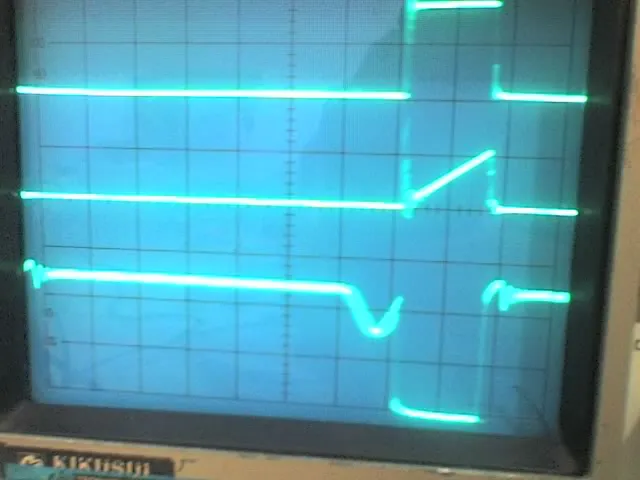

這是19W時的波形.

現在奇怪的是把緩沖電路參數恢復原來的值波形除了漏極漏感尖峰稍高一點,其他的不變.

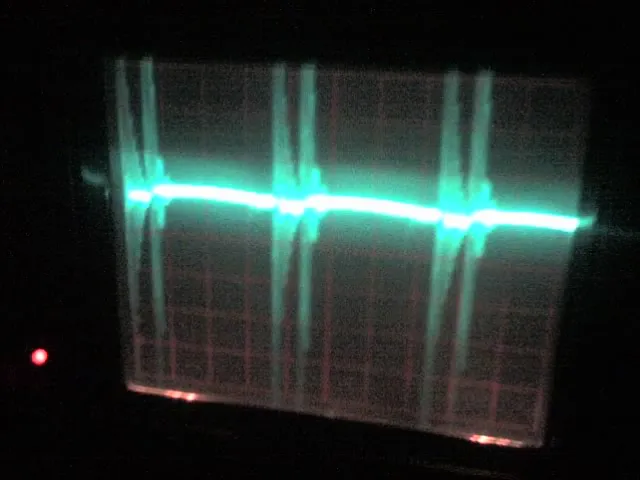

電源調整率很好:帶18W負載時輸入從~180調到235V,輸出均保持12.09V,負載調整有點差:空載(0.75W)時13.5V,滿載時12.3V,超載到18W時12.09V.現在頭疼的是輸出有達3V的高頻尖脈沖,如下圖:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/837461225166871.jpg');}" onmousewheel="return imgzoom(this);">
如果在輸出電容后加一級LC濾波,對那些高頻尖脈沖無濟于事,而對于開關頻率的紋波卻有很大改善.在兩個地之間接電容后高頻尖高頻尖脈降到0.2V以下VPP,但帶DVD時還是有交流聲,只是小一些.是不是斷續模式一般只能作到如此了,請教高手.同時感謝大家的支持!等忙過這一段把我做反激電源的心得整理一下來和大家探討.

頂一下,沉的好快了!

這種線路應該要調到連續模式,效果會好點!

樓主,你這電壓調整怎么實現的?你有穩壓電路嗎?

我有穩壓電路啊,給7腳供電的繞組也是電壓取樣繞組,你看2腳的電壓就是取自7腳啊!我開始看到這個電路時也覺得不理解,通過看了許多資料和多次實驗,現在終于悟懂了.

學習了，你的前級波形不錯，很成功的制作。
