變壓器輻射問題

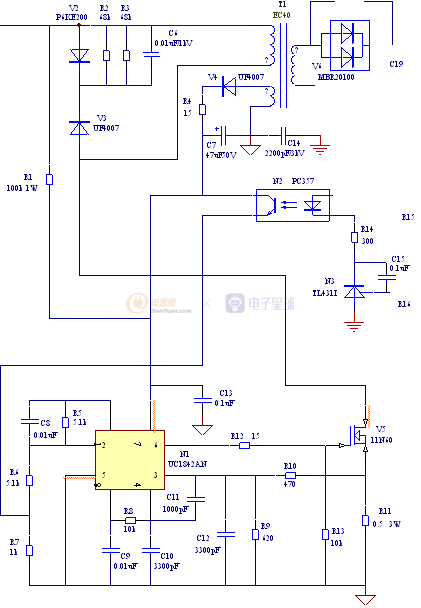

兄弟我做了一個單端反激開關電源 用的是UC2842加MOSFET 功率100W 就是給電池充電 充電電池為14.4 鋰離子 功能是實現了 但是發現變壓器空載的時候就有噪音 電磁輻射很大 帶載之后電磁輻射更為明顯同時噪音加大 目前機器電磁兼容電磁輻射實在沒辦法過 跟一家專門做電磁兼容的工作碰頭之后人家提出我變壓器輻射過大 我現在是在不明白問題出在哪里 請專家能指點一下問題 我變壓器為EI40 電感量500uH 漏感12uH 匝數比 58:29:46 比0.45 請大家看一下變壓器參數是不是有問題 下面是電路圖變壓器部分
全部回復(19)
正序查看
倒序查看
@ffxlg
抱歉最近有點事沒有及時回話 我變壓已經貼上銅箔 而且加上一個2uH磁珠接初級的浮地 變壓器不是我做的 做變壓器的廠家只告訴我是夾心繞法 具體不告訴我怎么繞制也沒有告訴我匝數 我想匝數應該和我計算的差不多
而且重申一下 噪音不是最主要的問題 需要解決的是變壓器的電磁輻射太大 和同事做的開關電源比起來 我的比他高出來20DB左右(我倆工作在同樣功率下,而且我待機就比他高20DB) 我對噪聲的理解就是變壓器的諧振 他是造成電路中諧波造成的 如果改善了電路,減少電路中的雜波能量 變壓器的噪音應該會有所減少 說明一下 變壓器已經浸漆 而且制作精良 應該不是因為變壓器結果問題造成的噪音 還是電路中某一部分的頻段進入變壓器被放大后產生的噪音以及強大的空間輻射
以上是小弟的愚見 有錯誤的地方希望大家指教
以上是小弟的愚見 有錯誤的地方希望大家指教
0
回復
@ffxlg
而且重申一下噪音不是最主要的問題需要解決的是變壓器的電磁輻射太大和同事做的開關電源比起來我的比他高出來20DB左右(我倆工作在同樣功率下,而且我待機就比他高20DB) 我對噪聲的理解就是變壓器的諧振 他是造成電路中諧波造成的 如果改善了電路,減少電路中的雜波能量 變壓器的噪音應該會有所減少 說明一下變壓器已經浸漆 而且制作精良 應該不是因為變壓器結果問題造成的噪音 還是電路中某一部分的頻段進入變壓器被放大后產生的噪音以及強大的空間輻射 以上是小弟的愚見 有錯誤的地方希望大家指教
還有問一下 我吸收電路 電容0.1u 電阻68K 1812 (1/4W)
外加P6KE200 和UF4007 組成的吸收電路 我想過這里應該存在問題 不知道有沒有指點一下 謝謝
外加P6KE200 和UF4007 組成的吸收電路 我想過這里應該存在問題 不知道有沒有指點一下 謝謝
