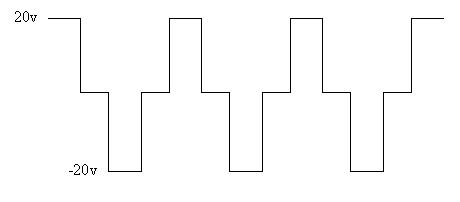

我用的傳感器是正負15V供電的,電流是25A,我在做試驗時用7815和7915輸出直流分別是14.25V和-14.85V,串聯在試驗電路上,負載(100歐電阻)兩端電壓波形如圖
然后我在傳感器輸出接一個3.3K的采樣電阻測它兩端的波形,結果與100歐電阻的波形相差很大,幾乎全是正的了,沒出現負的波形,我想這應該不是正確的輸出.請問我的問題出現在那了?是不是供電電壓沒達到正負15V的原因啊?請指教,謝謝!!!
霍爾電流傳感器的應用
各位好,我在使用傳感器的時候發現點問題,請各位指教!!
我用的傳感器是正負15V供電的,電流是25A,我在做試驗時用7815和7915輸出直流分別是14.25V和-14.85V,串聯在試驗電路上,負載(100歐電阻)兩端電壓波形如圖
然后我在傳感器輸出接一個3.3K的采樣電阻測它兩端的波形,結果與100歐電阻的波形相差很大,幾乎全是正的了,沒出現負的波形,我想這應該不是正確的輸出.請問我的問題出現在那了?是不是供電電壓沒達到正負15V的原因啊?請指教,謝謝!!!
我用的傳感器是正負15V供電的,電流是25A,我在做試驗時用7815和7915輸出直流分別是14.25V和-14.85V,串聯在試驗電路上,負載(100歐電阻)兩端電壓波形如圖
然后我在傳感器輸出接一個3.3K的采樣電阻測它兩端的波形,結果與100歐電阻的波形相差很大,幾乎全是正的了,沒出現負的波形,我想這應該不是正確的輸出.請問我的問題出現在那了?是不是供電電壓沒達到正負15V的原因啊?請指教,謝謝!!!
全部回復(7)
正序查看
倒序查看
@buerlove
我前幾天用磁環電流互感器時,用信號發生器來測它的匝比,發現輸出端幅值隨f的變化而變化,所以根本沒法測.后來問別人說電阻取大了,因為我取的是K級的,這樣電流太小了.而且方波時波形畸變很厲害,不知是不是和你說的是同一個原因,期待高手來答...PS:磁環的匝比咋測?不會去測感值吧?
一樓要看你的霍爾型號.要是開環的,那差不多就是單極性輸出.而你的雙電源供電因該是閉環的霍爾,那你就要看看手冊里.3K多的采樣電阻太大了,我想你應該仔細看看廠家的手冊.簡單估算一下,一般小電流霍爾是1000:1,你源邊25A,副邊25mA,副邊取樣電阻3K3,那么副邊的電壓應該是82.5V……
樓上的,你的信號發生器輸出功率是否能夠帶動電流互感器?很多時候,信號發生器所發出的僅僅是“信號”而已.不知道你的具體參數如何,沒有辦法詳細分析.
一般而言,互感器的輸出取樣電阻越大,輸出信號幅度越大,下垂效應就越顯著.測試頻率要遠低于互感器的固有頻率.測試功率要適當且恒定.
樓上的,你的信號發生器輸出功率是否能夠帶動電流互感器?很多時候,信號發生器所發出的僅僅是“信號”而已.不知道你的具體參數如何,沒有辦法詳細分析.
一般而言,互感器的輸出取樣電阻越大,輸出信號幅度越大,下垂效應就越顯著.測試頻率要遠低于互感器的固有頻率.測試功率要適當且恒定.
0
回復
@楚天?
一樓要看你的霍爾型號.要是開環的,那差不多就是單極性輸出.而你的雙電源供電因該是閉環的霍爾,那你就要看看手冊里.3K多的采樣電阻太大了,我想你應該仔細看看廠家的手冊.簡單估算一下,一般小電流霍爾是1000:1,你源邊25A,副邊25mA,副邊取樣電阻3K3,那么副邊的電壓應該是82.5V……樓上的,你的信號發生器輸出功率是否能夠帶動電流互感器?很多時候,信號發生器所發出的僅僅是“信號”而已.不知道你的具體參數如何,沒有辦法詳細分析.一般而言,互感器的輸出取樣電阻越大,輸出信號幅度越大,下垂效應就越顯著.測試頻率要遠低于互感器的固有頻率.測試功率要適當且恒定.
謝謝!!!但是我如果用25A的電流傳感器去測實際只有1A左右的電流時,可以測到嗎?因為我實際應用時需要用到25A,但是現在想先試驗一下效果,測量一下小電流.是不是額定電流與實際電流相差太大的緣故造成不準確啊??請指教!!謝謝
