我將它做于100W效果還可以,沒有量產,最大區動電流為120mA我做到100W時,好像在100mA左右.但也有人將它做到150W以上,我也沒試過.不知行不行.

我公司已做到150W,批量生產沒有問題

本人做了150W的樣辦,在試生產中,容易出現保護誤動作,有些燈一加電就亮一下,滅了
換IC可以好,單獨測試IC,有50%是容易出現這種問題
估計IC外圍參數配合也有影響,同行有經驗的,看看啊,改外圍參數是不是可以改好?

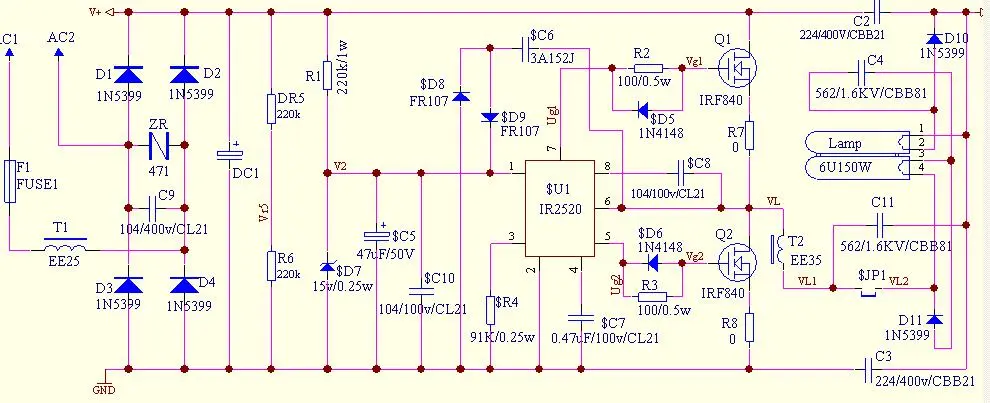

線路圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/328031220320822.jpg');}" onmousewheel="return imgzoom(this);">

聽說這個東東做小功率最好,最好不超過80W以上,不過俺沒有這方面的經驗啊,一朋友用得很多

我聽說是50W以下比較好
請你朋友給給意見啊

最近發現,這IC有非常奧妙之處
參數設計合理,功率做到150W,不會誤動作

我做到200W,不會誤動作．

200W,?
額的神啊．．．

不得了．．．

佩服

200W 可以做到的,我見過別人做到過,也批量生產了,沒聽說過有什么問題,

參數設計合理,這顆IC還是很好用的.我已經批量好多了.

樓上的兄弟,你的批量的 做到了多少瓦?

T5HO54W*2

上過多少產量啊

有沒人看過原理圖,
沒人說原理圖有問題?

保護之后的恢復時間是多少? 1腳的啟動及工作電壓是多少?

恢復時間:關電后,再啟動
1腳電壓:IC資料中有說明

呵呵,我知道IC資料上有.我是說啟動誤保護,跟1腳的電壓是有關系的.

我也用IR2520D,你們說的200W,能否把管電流等數據寫出來,

電流大了是我是沒有做上去的...

IC電壓低了?會誤保護?
試過,這電壓影響不大,在15V左右
除這電壓,沒別的因素?

呵呵..好長時間沒來了 看你的燈的特性了200W 主要是節能燈了.

C6太大了,你試試用681/1KV

請問D5,D6的作用?

2520在TL不太好做,但是在大功率CFL里,我有朋友做到足功率180W.感覺有點不太適合做TL的.

3520=IR2520D 兼容,大家有需要聯系

                                   任光順/Johnson
                               Tel:13925229630
                               QQ:759243417
                               Email"rgs@kongson.com.cn

我現在也在計劃做150W的實際功率,應該是可以的

我司供應IR2520 直插和貼片都有,有需要聯系我.QQ:939287618
0755-83014048 吳小姐

我做125W,用L6562+IR25200

保護問題解決了嗎?

本人做T8 2*58W,實際功率達110W,量產15000.

一個起碼的常識要知道,2520是半橋驅動,功率不是決定于它,為此該IC我們在2005年開始就批量生產100-250W大功率節能燈.到目前為止,接近50萬只的推廣使用中效果良好.
