參考此貼
http://bbs.dianyuan.com/topic/252253

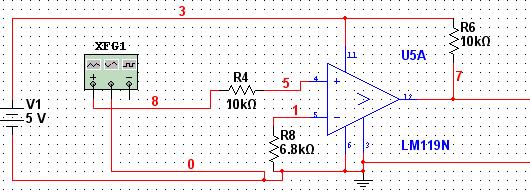

謝謝,其實我就是那個貼的樓主,昨晚跟你討論過的,今天把我原來的電路去掉正反饋,然后加上上拉電阻,最后輸出卻一直是高電平,我用軟件仿真過,卻正常輸出,但是在實際電路就出現我所說的情況,請問evdi,這是什么回事啊?謝謝!!!

在R8與電源上再接一個電阻,形成分壓電路.

謝謝!我試試,這樣的話參考電壓就不為0了,我看看行不行!!非常感謝

你實際的電路就是這樣接的嗎?
你的比較器只有單電源,而負輸入端接地(電壓為0),這樣的話正輸入端只有為負電壓輸出才會是0,但輸入端低于負電原(也就是地)比較器是不是還能正常工作啊

謝謝,我是按著圖接的.按你這么說,我應該在反相端給一個參考電壓,是嗎?這樣的話就會出現0V了?請指教,謝謝

是的.要讓比較器可靠翻轉,正負輸入端要有幾mV的電壓差.從電路圖上看,負輸入端要給一個幾mV的正電壓.

1去掉R8,R4試試
2輸入電壓頻率是否過高,比較器輸出翻轉需要時間

應該是這樣的,不過參考電壓幾mV不一定夠,要看器件手冊,它里面規定了輸入范圍,(不是那個absolute max rating),這個范圍一般比正負電源的范圍小,有的可能最低輸入比負電壓高很多才能可靠工作

謝謝你的指導,我加上一參考電壓就可以了,非常感謝!!
