2.在T403的作用有是什么?
3.這個400V Inverter部分是什么原理和架構?
有誰知道這個電路的請給解釋一下,謝謝了

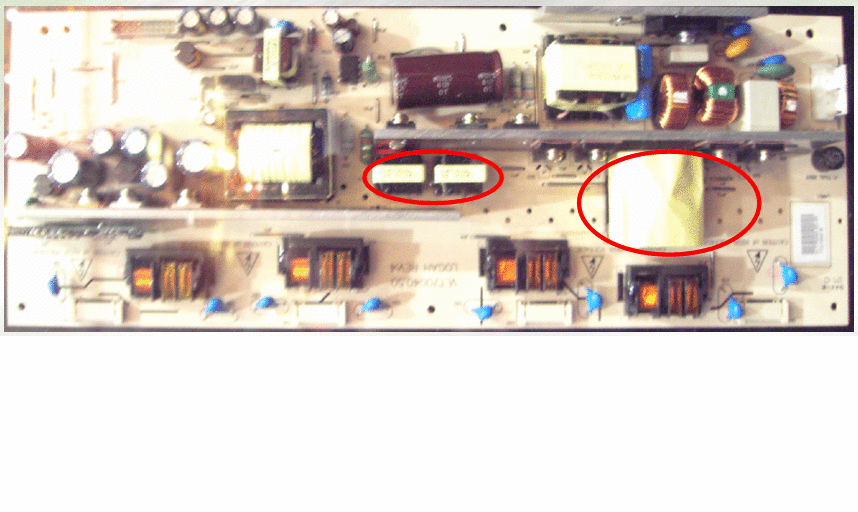

新手,請教關于力銘26寸LIPS中INVERTER部分的問題(有電路)

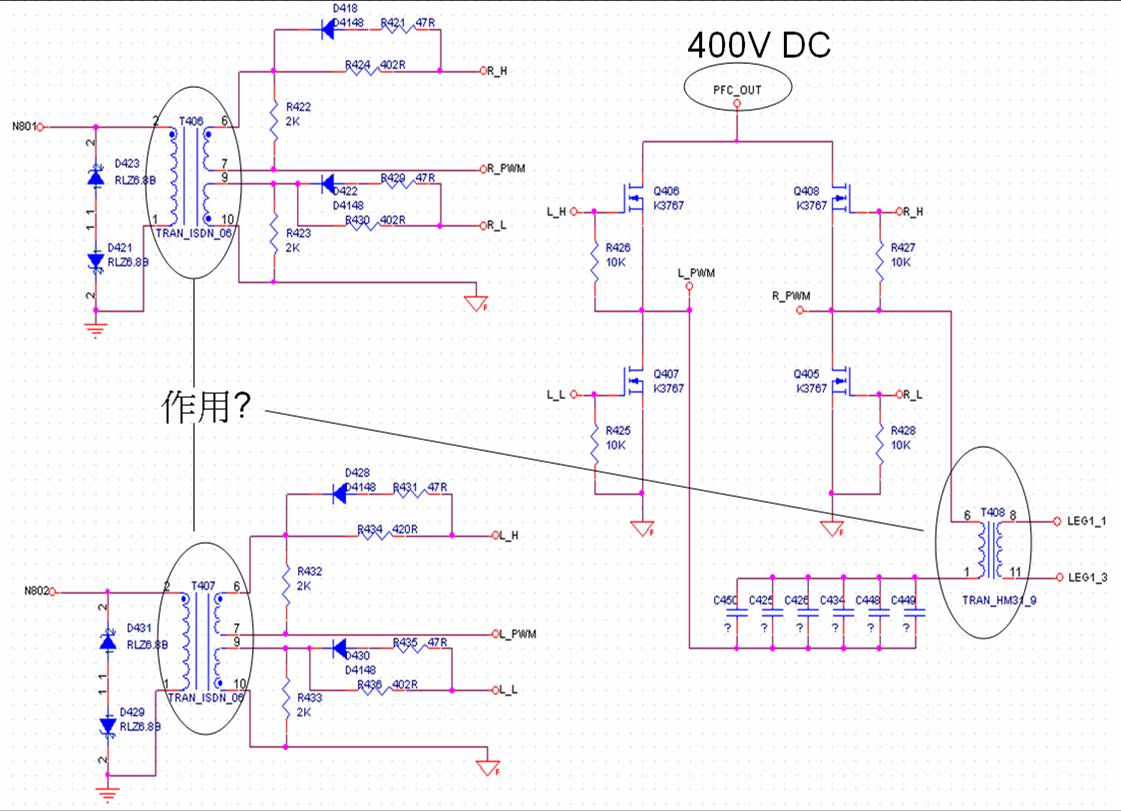

1.請問電路中T401與T402兩個變壓器的作用是什么?它是怎樣驅動Q401,Q402,Q403,Q404這個全橋架構開關管的導通順序的?運用了什么原理?
2.在T403的作用有是什么?
3.這個400V Inverter部分是什么原理和架構?
有誰知道這個電路的請給解釋一下,謝謝了
2.在T403的作用有是什么?
3.這個400V Inverter部分是什么原理和架構?
有誰知道這個電路的請給解釋一下,謝謝了
全部回復(3)
正序查看
倒序查看

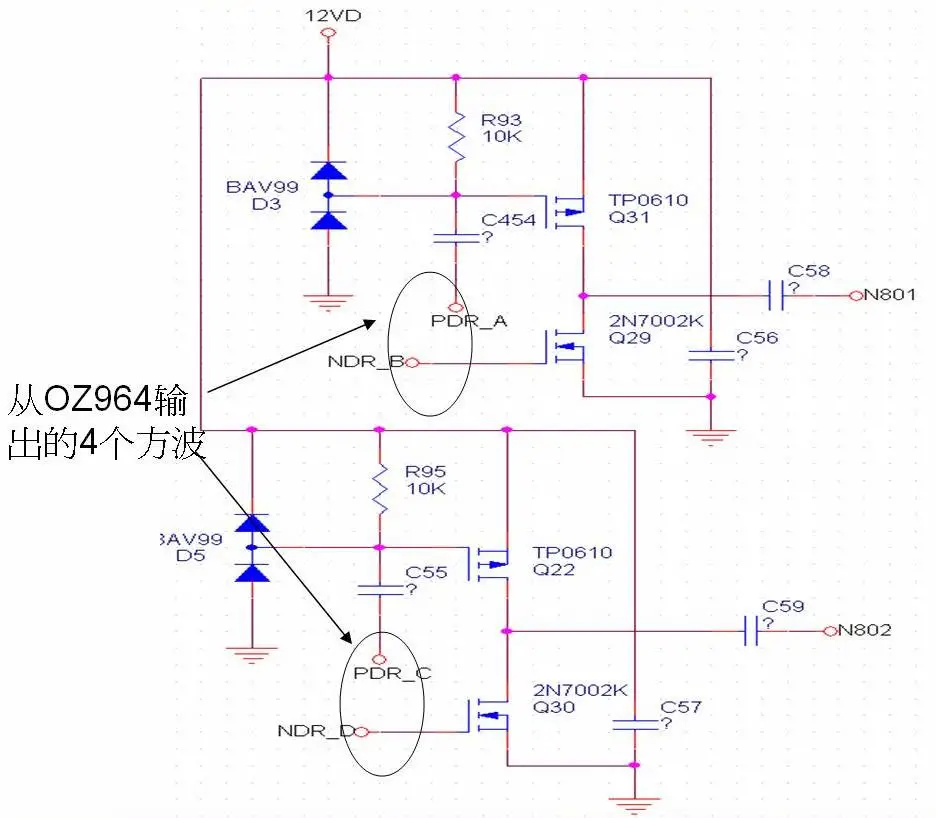

不好意思,重發一下電路圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2782551219023587.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2782551219023600.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2782551219023587.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2782551219023600.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@lqs19830706
不好意思,重發一下電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/2782551219023587.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/2782551219023600.jpg');}"onmousewheel="returnimgzoom(this);">
OZ964出來的驅動電壓是5V,我看那個T403應該是升壓用的,能將一個PWM型號分成2個PWM.主要是可以隔離高壓部分與低壓驅動部分,這個電路我在柏宜(PI)見過.
0
回復
@yejingang
OZ964出來的驅動電壓是5V,我看那個T403應該是升壓用的,能將一個PWM型號分成2個PWM.主要是可以隔離高壓部分與低壓驅動部分,這個電路我在柏宜(PI)見過.
以前做INVERTER部分的,沒做過AC-DC部分,現在公司出來了5N60,8N60,10N60,18N60,還有一些700V,800V的高壓MOS管,只知道好像都是用的ST的,不知道對這些個功率器件有什么要求,是要溫度低還是價格低,現在測高壓MOS的儀器好像很少,最多只能測測耐壓,不想低壓MOS,很多參數可以測出來,LCD電源現在也用到低壓MOS了,這一塊就是我們的強項,臺灣茂鈿的MOS在低壓市場很有競爭力,現在挺進高壓MOS,不知道各位能不能接受,價格肯定沒得說,廣招各位同事幫忙測試,有好處的哦,有需要的就M我,有需要高壓條部分資料也可以找我,做LCD電源不可能不碰到INVERTER的,我這里資料很全,可以幫忙調機,只限INVERTER部分呀,反激那一塊還是你們自己搞,同步整流也可以給成熟的方案給你,前提是要幫忙測測我的高壓MOS
