頂頂,

ding

怎么沒有大蝦回復???????????急哦

RC網絡的響應時間遠長于心片里面的, 動態響應其實沒什么提高

在“UC3842應用于電壓反饋電路中的探討”論文中,
提到兩種比較好的反饋設計
1.采用線性光耦改變誤差放大器的輸入誤差
2.采用線性光耦改變誤差放大器的增益
對于上述兩種,那位大蝦講一下怎么設計工作點?
對于“采用線性光耦改變誤差放大器的增益”本人不是很明白!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1742681219214920.gif');}" onmousewheel="return imgzoom(this);">
  那位高人在此指點一下了!!!!

根據上述論文,只前在"使用3842的一點心得‘帖子的內容,說成省去內部放大器,是不妥之說了 ????歡迎指正.

怎么沒有人回啊????

等待高手解答.

期待高人出現啊

???

1搞清楚什么是誤差放大器,著重誤差二字,搞清出放大器的增益和正向輸入端電壓就行!沒有什么所謂的靜態.
2,2端為反向輸入端接地,1端為高電平,但內部基準電源與1端之間會連接電阻,所以1端外接出來后通過疊加原理會按照外面電壓變化.

使用RC是改變頻域上的增益,低頻時增益越大動態響應越好,和RC時域上響應無關

高人,能具體些嗎???謝謝

你先回答我為什么要用放大器?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1742681219408553.png');}" onmousewheel="return imgzoom(this);">

在這個圖中我并知道這個放大器有什么作用?還望賜教

那誤差放大器輸出端應該是高電壓輸出了,2.5V?

誤差放大器處于開環狀態了?

Vout=(V+)+K[(V+)-V(-)]
開環即K=無窮
當V-略大V+時,Vout=0
當V-略小V+時,Vout=Vcc
但是在應用中,應該使得Vout在0到Vcc之間變化.所以應該接入增益.
反饋接入V-為負反饋,當反饋與2.5伏不同時,放大器會將誤差放大即輸入變化大于輸入變化,這樣與Isense的三角波比較后產生占空比變化.

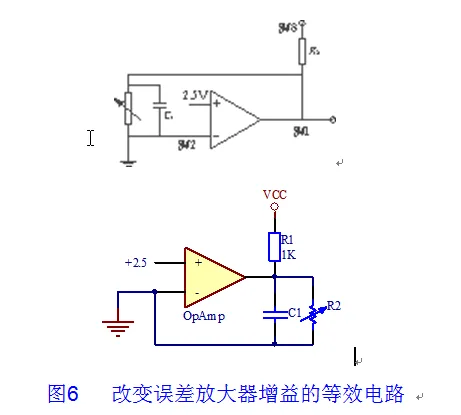

小弟模電不是很好.請問一下現這電路誤差是固定了,這電路增益怎么計算?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1742681219412475.png');}" onmousewheel="return imgzoom(this);">

他人的分析 :
小小魚兒 稱號:學徒  積分: 4分 發帖: 44帖 第221帖  2005-05-09 12:57

http://bbs.dianyuan.com/topic/31772
  上貼說的就是此用法,不知道各位遇到過這樣的問題么,我遇到過,并試分析如下

  此電路的用法,是略過了3843內部的誤差放大器,此電路中,誤差放大器的正腳通過內部接2.5v基準,外部通過2腳接地,實際上成了一個開環放大器.所以在加電以后,輸出1腳就成了誤差放大器的內部供電電壓.
  另外,一腳通過一個電阻接8腳的基準電壓5v,還通過光偶的內部三極管的c e 接地,由于ce的的狀態受輸出電壓的反饋控制,呈現一個變阻狀態,.所以上拉電阻和ce的變阻在1腳就會有一個分壓,,具體看電路不同而異.此分壓和上面所敘述的電壓在一腳疊加
   當負載大時,由于反饋的作用,ce端處于微弱導通,呈現大電阻狀態,此時,1腳的分壓最大,這時會出現大于6V的可能.電路的調整也到了極限

   以上只是我個人分析,因?yàn)槲覍?duì)次電路也有很多疑惑.希望用過此電路的各位多多指教,謝謝

cf100 稱號:高級工程師  積分: 837分 發帖: 696帖 第227帖  2005-10-31 10:40

這種方法可以用,但環路響應速度提高,性能增強之說就有點不適當.

誤差運放的增益帶寬是1MHz,完全可以用補償?shù)姆椒ǖ玫较胍脑鲆?所以環路的響應會提高有點問題.
環路穩態時,誤差運放的1腳穩定在2.5V,光耦輸出兩端可以工作在線性區的中點,對正負誤差的波動的線性是最佳.而如果光耦強行改變運放的輸出端電位,就算不管線路上是否合理,做為光耦輸出的三極管,靜態工作點位于1/2VCC是合適的,而接近飽和區或截止區都是不合適的.至少在響應誤差的線性度上來講,就不對稱.

V+=2.5 V-=0 ,你的Vin呢
增益=Vout/Vin
我找不到你圖中的輸入電壓,怎么計算增益?!

他所謂的1腳穩定在2.5V不可能實現,只能是在2.5V左右微小變動,不存在穩定狀態

evdi 稱號:技師  積分: 192分 發帖: 248帖 第22帖  [今天 22:04]二

V+=2.5 V-=0 ,你的Vin呢
增益=Vout/Vin
我找不到你圖中的輸入電壓,怎么計算增益?!

cheng_ok
同相端為2.5V,反相端為接地,Vout=(V+)+K[(V+)-V(-)]
Vout  輸出處于飽和狀態了,輸出6.2V了?

人呢?

1你需要知道負反饋誤差放大器的“虛短”“虛斷”,不明白可以去查書
2用單端放大器LM358或者雙端OP07很容易搭出的電路,你為什么不去試一試?
3即使沒有元器件,用pspice也可以仿真出來.
麻煩你先動手看看書,做做實驗,別人講得永遠沒有書本上的詳細,也沒有自己做的實驗客觀

咋就沒有人理這貼子啊?快要沉下去了

唉!!!有人幫我解決這問題不?這反饋問題太難了

圖紙擺在這,你找不到增益!!!暈死...
我重溫一下書,分析如圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1742681220189431.gif');}" onmousewheel="return imgzoom(this);">

R1=0
Avf=1
vo=Vi=2.5
論文中提到的改變誤差放大器的增益這一說法,顯然是不對了!!!
唉....請斧正

cf100 稱號:高級工程師  積分: 837分 發帖: 696帖 第227帖  2005-10-31 10:40

這種方法可以用,但環路響應速度提高,性能增強之說就有點不適當.

誤差運放的增益帶寬是1MHz,完全可以用補償?shù)姆椒ǖ玫较胍脑鲆?所以環路的響應會提高有點問題.
環路穩態時,誤差運放的1腳穩定在2.5V,光耦輸出兩端可以工作在線性區的中點,對正負誤差的波動的線性是最佳.而如果光耦強行改變運放的輸出端電位,就算不管線路上是否合理,做為光耦輸出的三極管,靜態工作點位于1/2VCC是合適的,而接近飽和區或截止區都是不合適的.至少在響應誤差的線性度上來講,就不對稱.
