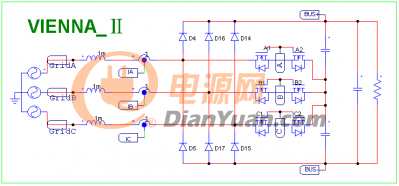

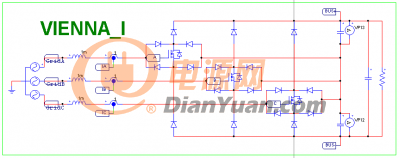

常見的IENNA整流拓?fù)?主要有Vienna_I 型拓?fù)浜蚔ienna_II 型拓?fù)?/span>
兩種拓?fù)涠寄軐?shí)現AC轉DC的整流，從元器件上看Vienna_I 型用了18個二極管跟3個MOS管，Vienna_II 型用了六個二極管跟6個MOS管，硬件成本上Vienna_II可能會有優勢；同時分立元器件比較少，故障的概率相對比較??；控制上兩種拓?fù)涞目刂品绞缴鲜且荒Ｒ粯拥模瑳](méi)有任何差異；
控制上，兩種拓?fù)錄](méi)有任何差異，下面主要以Vienna_II 型作為仿真分析對象：
常用的主要有簡單的電流滯環控制以及 DQ正交控制兩種控制方式；（還有其他控制方式，這里不做分析）
電流滯環控制：為了使控制最簡單明了，這里沒有加入輸出正負半BUS平衡控制策略（有興趣深究的可以在進一步增加）；從環路控制上看，直接控制的是輸出電壓，輸出電壓進行PI控制后，乘以該相電壓的歸一化系數，然后在與該相電流做差，得到的結果送到驅動計算，即可得到最簡單的電流滯環控制；
仿真波形如下：
電流滯環控制在充電樁電源模塊上應用廣泛，主要也是由于電源模塊的特殊應用，前級Vienna只是作為整流用，并不需要其他復雜功能；電流滯環控制并不需要對市電進行鎖相，只需對輸入電流和市電電壓采樣和BUS母線電壓采樣，就可進行PI控制，計算控制量非常的少，算法簡單，所以普遍應用；當然也有其控制缺點，從控制的角度看，電流并沒有構成嚴格閉環控制，在突加載過程，有可能導致電流失控導致開關管失效，不過像電源模塊后級還有一級DC/DC變換，并不會對前級整流造成直接的沖擊；
DQ正交控制：相對于電流滯環控制要復雜得多，從控制架構可以看出來，需要對市電電壓和輸入電流進行DQ變換，然后進行鎖相，數學運算相對比較復雜，對控制芯片要求高，同時控制架構采用外環電壓環內環電流環的雙閉環架構，控制響應相對比較快；同時可以對輸入電流相位進行控制，實現無功調節；
仿真波形如下：
這種結構有專利；好處是可以使用600V Si MOSFET，原邊串聯副邊并聯，控制上可以做的interleaving，副邊剛好可以減小紋波，原邊這種串聯結構有益于均流；但需要做電壓差控制以平衡二次側均流；
還有結構可使用“I”字結構直接從Vienna輸出兩端取電，有點類似三電平結構也可以使用600V的管子；
再有直接SiC，1200V簡單直接
