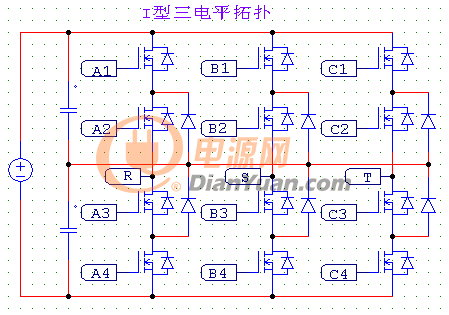

常見的三電平逆變拓撲 主要有I型逆變拓撲和T型逆變拓撲
兩種拓撲結構由于控制上完全一致，因此在選用拓撲時可以忽略控制方面的因素，對拓撲的選取起關鍵作用的是電路性能方面的差異以及電路價格及結構方面的因素。 一方面由于輸入電壓比較低，在同樣功率等級下所對應的電流比較大，而T字型拓撲的通態損耗小于I字型，因此選擇T字型拓撲較合適；另一方面由于輸入電壓比較高，在同樣控制算法時，T字型拓撲外管（Q1和Q4）承受的電壓應力為I字型拓撲的2倍，因此選擇I字型拓撲較合適；
I字型拓撲與T字型拓撲互有優缺點，需要根據電路設計當中的指導思想來選取相應的電路拓撲。即若希望提高機器效率，降低損耗，則選取T字型拓撲是比較好的選擇；若希望降低開關管應力，采用耐壓低的開關管，那么I字型拓撲是比較好的選擇。
I字型拓撲_載波相移，仿真如下：
I字型拓撲_載波重疊，仿真如下：
I字型拓撲_載波重疊_注入三次諧波，仿真如下：
通過上面的仿真波形，可以總結如下（個人觀點僅供參考）：
1、對比I字型拓撲_載波相移和I字型拓撲_載波重疊，觀看仿真波形第二行（橋臂A跟橋臂B輸出電壓Vab），從波形中看I字型拓撲_載波相移Vab的電壓跳變有1/2Vbus跟Vbus兩個電平，而I字型拓撲_載波重疊Vab的電壓跳變只有有1/2Vbus；從EMI角度上看載波重疊的調制方式明細要優于載波相移；
2、對比I字型拓撲_載波重疊和I字型拓撲_載波重疊_注入三次諧波：觀察波形第一行（逆變輸出電容上面的電壓VLC），從波形上看載波重疊VLC為正弦波；而載波重疊_注入三次諧波后VLC為馬鞍波，這樣提高了母線電壓的利用率（同樣輸出220Vac條件下，載波重疊母線電壓需要580V，而載波重疊_注入三次諧波后只需要540V），效率相對有優勢；
