一.方案名稱：8-pin/6-pin 通用型單片機-OC8P0801C-8P0601
二.品牌：OCX
三.方案描述：
8P0801C 是一款內置 1K-Word OTP 和 48Byte SRAM 的通用型單芯片；僅 41 條等寬指令，非常容易學習和使用；除跳轉等指令為 2 個機器周期外，其他的指令均單機器周期運行時間；內部集成 2 個 8 位的定時器，且帶 4 路 PWM 輸出，可輸出溢出中斷來實現多任務應用場景；同時芯片內部集成有高精度比較器，32768 實時時鐘電路，靈活的端口配置上下拉及推挽或開漏輸出等方式，可適應各種復雜的接口環境；該芯片采用標準的 CMOS 5V 工藝設計制造，可接入較寬的電壓范圍來使用.
四.方案特點：
特性
■CPU
41 條精簡指令
8 位的數據處理能力
最高 8M/2T 的運行速度
■存儲器
1K OTP 存儲空間
49 字節 SRAM
■時鐘
內置的高精度高頻時鐘，最高可達 8MHz
內置的低頻低功耗時鐘，可直接輸出給 WatchDog 單元使用
外接 32768 做精準計時使用
■復位機制
內置低電壓復位電路 LVR
WatchDog Reset(WDR)
■中斷源
PB0 設置的上升或下降沿變化觸發的中斷
PB 口設置的電平變化所引起的中斷
Timer0 溢出引起的中斷
Timer1 溢出引起的中斷
■IO 端口
最多 6 個 IO 端口(PORTB)
可單獨設置任意端口為輸入或輸出(IOSTB)
可單獨設置任意端口輸入上拉或下拉(PHCON/PDCON)
可單獨設置任意端口推挽輸出或開漏輸出(ODCON)
可單獨設置 IO 口有電平變化時產生中斷(WUCON)
可設置驅動電流強弱
■8 位定時器(有兩個 8 位的定時器 T0 和 T1)
T0/T1 都可實現溢出中斷
可設置起始計數值，并且 T1 定時器可設置自動初始裝載值
T0 定時器的時鐘源可設置為高頻 CPU 時鐘或低頻 32768 時鐘(可省 2 個匹配電容)
T1 定時器可帶 4 路/5 路 PWM 輸出，且 T1 的時鐘最快可以和晶振頻率相同 16MHz
■其他特性
內置高精度低電壓檢測標記(ADO)
可設置比較條件的比較器
內置可關閉的穩壓管電路，當外接高壓時可直接進行穩壓
可外接 32768 晶振實現準確計時，并可省外部諧振電容
沒有 PCH 寄存器，查表指令可在 1K 地址范圍內查表返回
設置有低電壓復位功能件
■工作電壓范圍
2M/2T 可以工作在 2.0V - 5.5V
4MHz/2T 可以工作在 2.4V – 5.5V
8MHz/2T 可以工作在 2.6V - 5.5V

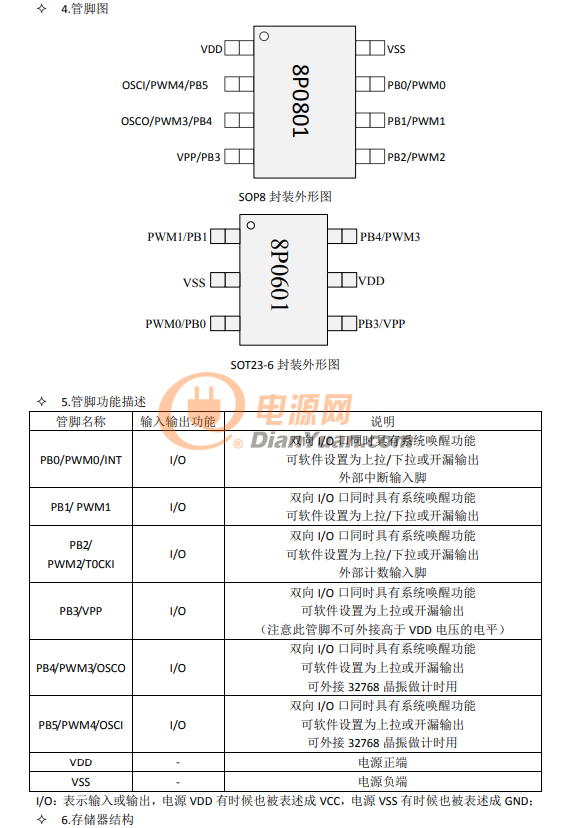

五.芯片封裝： 8P0801C采用 SOP8 封裝,8P0601采用SOT23-6封裝。
六.典型應用：
七、聯系方式：
QQ：:3400462929 電話：18126115420 李生
有需求的朋友，可以提供方案資料參考和送樣測試，有原廠技術支持，歡迎咨詢。
