LCC電路咨詢

我現在用24VDC通過LCC升壓到150Vpp的高頻正弦波，現在電路能工作，就是諧振電感比較熱，現在找了一些資料，對于LCC的設計沒有很明確的公式。有熟悉這個結構的朋友不，幫忙看一下。可以付費。謝謝

全部回復(10)
正序查看
倒序查看
2021-02-26 13:33

電路圖可以上一下的。。。

0
回復
lkings
LV.6
3
2021-03-01 08:22
沒電路圖,不知道你的電感為什么會熱.開關頻率設置到多少?
1
回復
2021-03-03 01:37
@lkings
沒電路圖,不知道你的電感為什么會熱.開關頻率設置到多少?

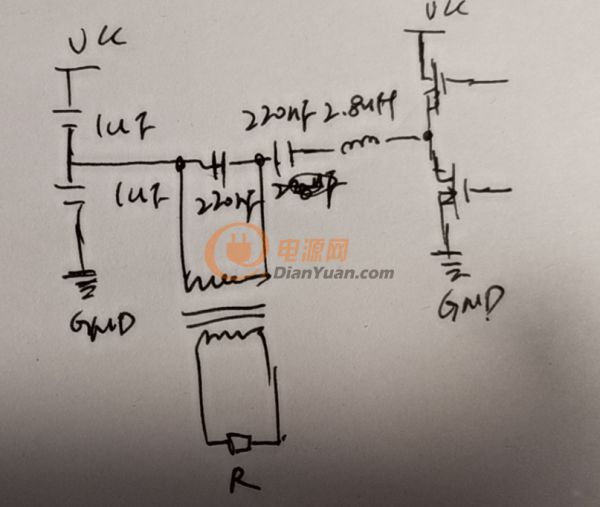

謝謝樓上2位回復。下面是我的電路，這個是根據一個文獻做的半橋LCC電路，LC諧振點是200k，我給的驅動也是200k。我目前是定頻驅動的。現在諧振電感和電容都會發熱，電容發熱可能是與我用MLCC電容有關，后面準備用諧振用的那種薄膜電容。因為我目前還沒找到諧振電感和變壓器之間的關系，所以變壓器是按照匝比隨便繞的。

0
回復
2021-03-03 08:44
@dy-1wYNguhy
謝謝樓上2位回復。下面是我的電路，這個是根據一個文獻做的半橋LCC電路，LC諧振點是200k，我給的驅動也是200k。我目前是定頻驅動的。現在諧振電感和電容都會發熱，電容發熱可能是與我用MLCC電容有關，后面準備用諧振用的那種薄膜電容。因為我目前還沒找到諧振電感和變壓器之間的關系，所以變壓器是按照匝比隨便繞的。[圖片]

LCC圖形LCC增益公式，提供參考。

0
回復
2021-03-04 18:37
@peterchen0721
LCC圖形LCC增益公式，提供參考。
謝謝大佬~~~我看一下。
0
回復
2021-03-05 09:19
@dy-1wYNguhy
謝謝大佬~~~我看一下。[圖片]
電子電路開發，先確定要求，然后是方案、元器件選型、布局。方案出錯之后，后續等零。您這個應該是用在逆變器方向，方案欠妥。
0
回復
2021-03-05 15:45
@南陽鎮平人
電子電路開發，先確定要求，然后是方案、元器件選型、布局。方案出錯之后，后續等零。您這個應該是用在逆變器方向，方案欠妥。

您說的對。

我這個是屬于升壓高頻逆變，我查過的方案中，可以到達這么高頻率的只有諧振方式比較簡單，而且LCC是用來升壓的方案，所以用了這個。

原來考慮過SPWM，但是載波需要很高，就要求開關管性能很好。

如果大佬覺得我目前用的方案由什么不合適的，或者有合適的方案，還請不吝賜教。

謝謝

0
回復
2021-03-06 08:23
@dy-1wYNguhy
您說的對。我這個是屬于升壓高頻逆變，我查過的方案中，可以到達這么高頻率的只有諧振方式比較簡單，而且LCC是用來升壓的方案，所以用了這個。原來考慮過SPWM，但是載波需要很高，就要求開關管性能很好。如果大佬覺得我目前用的方案由什么不合適的，或者有合適的方案，還請不吝賜教。謝謝
輸入只有24V，用原邊推挽+副邊諧振比較好，不論是驅動、管子選型和工作頻率都不是問題。
0
回復
dy-1wYNguhy
LV.1
10
2021-03-07 21:43
@qinzutaim
輸入只有24V，用原邊推挽+副邊諧振比較好，不論是驅動、管子選型和工作頻率都不是問題。
好的 ，謝謝版主，我改成推挽驅動的試試。
0
回復
ROZEN
LV.1
11
2021-11-13 14:28

樓主，LCC的計算公式可以分享一下嗎，或者相應的資料

0
