請教一個采樣電路

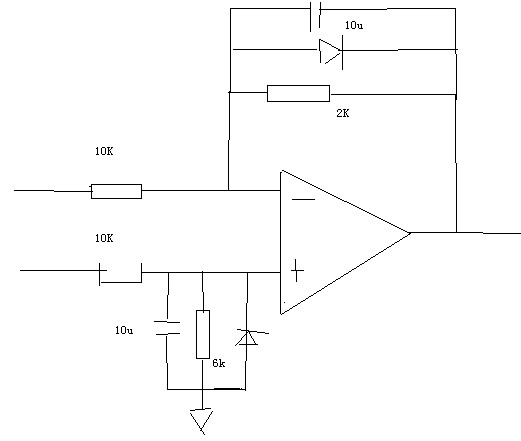

信號雙端輸入,由于有兩個二極管的存在,分析不出電路的原理,請大家幫小弟分析一下此電路,解釋一下兩二極管的作用.
謝謝!
謝謝!
全部回復(6)
正序查看
倒序查看
@hieagle
電路確實比較難分析,見過反饋有二極管的,沒見過這樣的.你能不能把輸入信號仔細說明一下,還有電路用在什么地方介紹一下?
用在電流采樣上

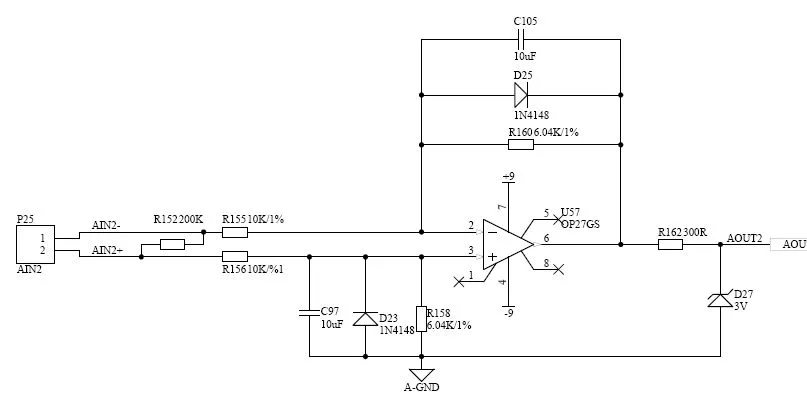

整體電路如下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/778441218592152.jpg');}" onmousewheel="return imgzoom(this);">
整體電路如下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/778441218592152.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@guochyong
用在電流采樣上整體電路如下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/778441218592152.jpg');}"onmousewheel="returnimgzoom(this);">
可能是起一種控制時間的作用,過流時間或者過流回復時間?
0
回復
@guochyong
用在電流采樣上整體電路如下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/778441218592152.jpg');}"onmousewheel="returnimgzoom(this);">
我覺得這是一個差分信號處理電路,不過是縮小,
我認為兩個二極管是保護作用,
實際上就是采樣電流信號轉為電壓信號的電路
我認為兩個二極管是保護作用,
實際上就是采樣電流信號轉為電壓信號的電路
0
回復
