各位前輩，我仿照TI的開發板做了一個基于UCD3138的PSFB樣機。電路框圖如下：
我將同步整流設置為3A負載、80%Vo再開啟。
如果負載是從空載1A、1A的加上去，電路在3A時，可以正常開啟同步整流，正常工作。

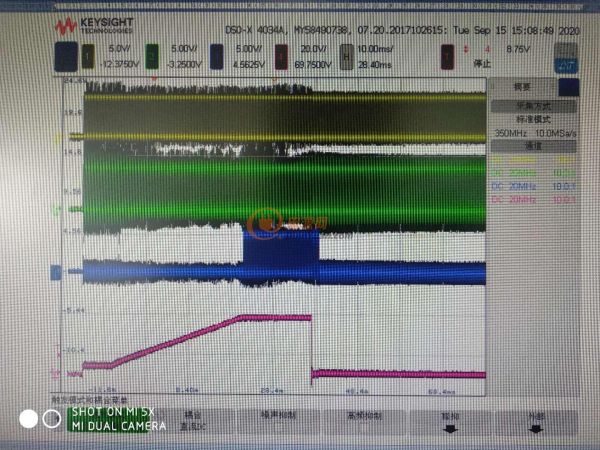

但是如果是3A直接啟動，就出現異常現象，就炸次級肖特基。如下圖所示：
燒毀細節如下：
很奇怪的是VO在穩定工作120ms后壞了，穩定工作時，初次級驅動波是正常的。
在120ms附近，驅動波和同步整流管的DS異常，直至燒并聯的二極管。

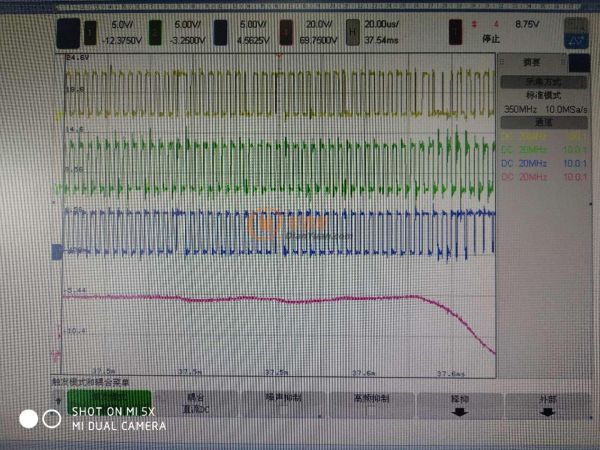

紅色是輸出電壓Vo，綠色是次級肖特基DS波形，黃色是初級滯后橋臂下管PWM，藍色是次級同步整流PWM。
在發生肖特基擊穿前，初次級PWM異常，兩者重合。但在前面穩定工作的約120ms內，初次級PWM時序又是正常的。
不知道啥原因。
