關于開關電源接地的幾個問題的請教.

1.PWMIC,MOS管的取樣電阻接地,散熱片接地,電容地如何接法才能使整個線路的干擾最小呢?
2.次級的電容地,變壓器地,Y2電容地,濾波電容地,運放(帶恒流)地,TL431的地又如何接法呢?
3.如果有兩路開關電源,地線又如何接法?
要求就是穩定,干擾最小.好的Layout EMC可以省下很大的成本.請大家指點一下,謝謝了!
全部回復(6)
正序查看
倒序查看
xiuquan1
LV.4
2
2008-08-06 11:58
關注中...
0
回復
pangjihao
LV.10
3
2008-08-07 13:50
@xiuquan1
關注中...

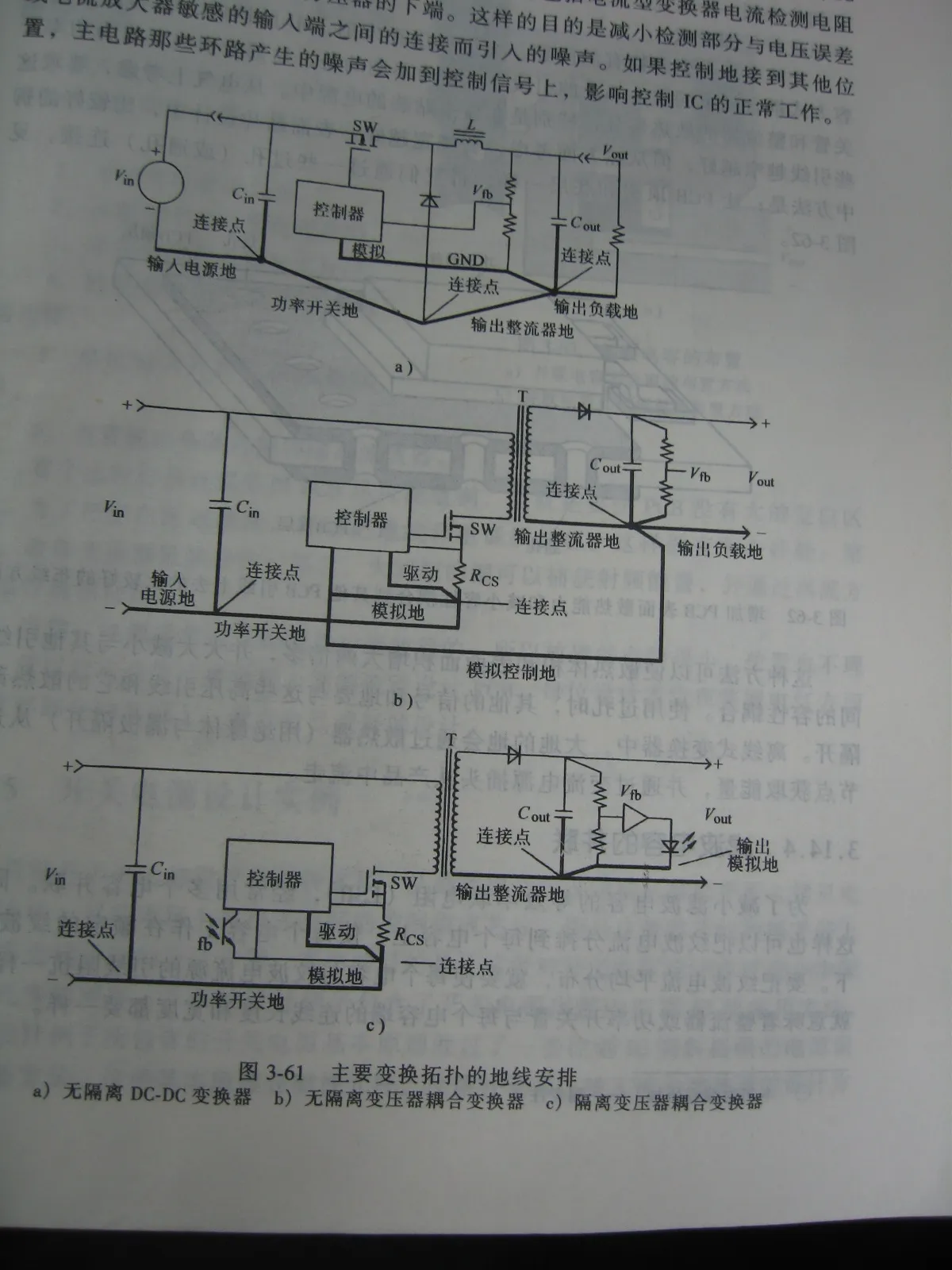

大家指點一下,謝謝了!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/535981218088194.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
pangjihao
LV.10
4
2008-08-12 20:00
@pangjihao
大家指點一下,謝謝了![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/535981218088194.jpg');}"onmousewheel="returnimgzoom(this);">
頂一下!等高手過來踩兩腳!
0
回復
aonming
LV.3
5
2008-09-12 20:44
@pangjihao
大家指點一下,謝謝了![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/535981218088194.jpg');}"onmousewheel="returnimgzoom(this);">
圖上的接地按原理來請都是對的!
不過在實際的布板時基本上是很難實現的.就算能實現當一塊板上有兩個或兩個以上變壓器時,按圖上的來布線基本上在調試的時候補償都很難補,在波形的第一個拐點上波形會散并且會聽到聲音.
就是因為地線的接地點選擇不正確造成的,在布線上想要實現一點接地那是不可能的,因此,一般都會選擇一點與多點接地并用的方式來共同實現PCB板的布線.
0
回復
aonming
LV.3
6
2008-09-12 20:51
@pangjihao
大家指點一下,謝謝了![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/535981218088194.jpg');}"onmousewheel="returnimgzoom(this);">
圖上原理可以參考,PCB布線時要按實際情況來選擇.
散熱器的接地就是要接“冷點”,接“熱點”就相當于接了一個發射天線,將增加EMI的干擾.
0
回復
yetian
LV.2
7
2009-08-16 09:12
@pangjihao
頂一下!等高手過來踩兩腳!
頂  高手們啊 這是好問題啊 我也想知道答案
