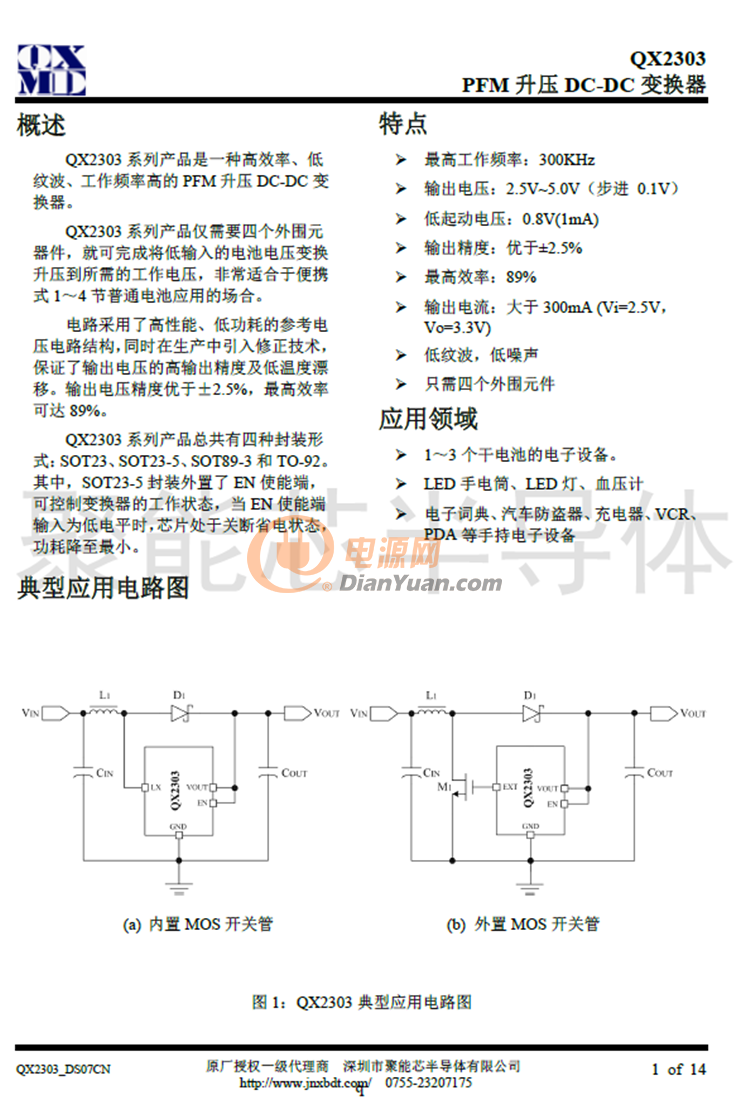

QX2303 系列產品是一種高效率、低 紋波、工作頻率高的 PFM 升壓 DC-DC 變 換器。

QX2303 系列產品僅需要四個外圍元 器件，就可完成將低輸入的電池電壓變換 升壓到所需的工作電壓，非常適合于便攜 式 1～4 節普通電池應用的場合。  電路采用了高性能、低功耗的參考電 壓電路結構，同時在生產中引入修正技術， 保證了輸出電壓的高輸出精度及低溫度漂 移。輸出電壓精度優于±2.5%，最高效率 可達 89%。

QX2303 系列產品總共有四種封裝形 式：SOT23、SOT23-5、SOT89-3 和 TO-92。 其中，SOT23-5 封裝內置了 EN 使能端， 可控制變換器的工作狀態，當 EN 使能端 輸入為低電平時，芯片處于關斷省電狀態， 功耗降至最小。

最高工作頻率：300KHz

輸出電壓：2.5V~5.0V（步進 0.1V）

低起動電壓：0.8V(1mA)

 輸出精度：優于±2.5%

最高效率：89%

輸出電流：大于 300mA (Vi=2.5V， Vo=3.3V)

低紋波，低噪聲  只需四個外圍元件

應用領域

1～3 個干電池的電子設備。   LED 手電筒、LED 燈、血壓計  電子詞典、汽車防盜器、充電器、VCR、 PDA 等手持電子設備
