[求助]UC3843 boost 升壓 ,用LM358控制調整脈寬實現調壓調流設計

11

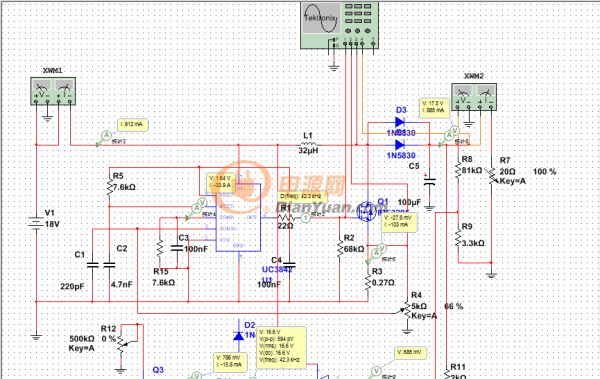

如圖所示, UC3843 的 2腳接地后通過 光耦調節 1腳的增益控制 , 為什么不能控制脈寬的占空比 , 用三極管控制也實現不了 , 我看了電動車充電器的電路控制也是類似于這種情況, 為什么調節不到, 無奈之下, 請論友 指點一二  , 請高手支招一下

仿真文件/upload/community/2019/06/04/1559631388-83249.rar

全部回復(34)
正序查看
倒序查看
2019-06-04 21:59
0
回復
sjjgdsk25
LV.2
3
2019-06-04 22:55
@chenyingxin7610
[圖片]
期待....
0
回復
hylylx
LV.9
4
2019-06-05 09:24
限流電阻哪去了?
0
回復
2019-06-05 09:33
358到光耦之間要加一個1K的限流電阻,同時358腳位1-2之間加RC補償。沒看到有限流電阻,純粹是定電壓電路。
0
回復
2019-06-05 12:03
這個191光耦CTR很低,估計被358限流了,換成817試試。
0
回復
sjjgdsk25
LV.2
7
2019-06-05 12:57
@最愛電源
358到光耦之間要加一個1K的限流電阻,同時358腳位1-2之間加RC補償。沒看到有限流電阻,純粹是定電壓電路。

358 的 1,2 腳已經加上了 RC反饋網絡 ,  由于是 Boost 升壓 ,不需要做隔離 , 所以想用三極管代碼 ,測試后還是不行 , 最后有換了光耦 還是一樣 占空比 根本調不動,還請教論友支招一下

0
回復
sjjgdsk25
LV.2
8
2019-06-05 12:59
@hylylx
[圖片]限流電阻哪去了?
驅動光耦的限流電阻嘛, 我這邊測試不行, 所以去掉了, 358 的 1,2 腳已經加上了 RC反饋網絡 ,  由于是 Boost 升壓 ,不需要做隔離 , 所以想用三極管代碼 ,測試后還是不行 , 最后有換了光耦 還是一樣 占空比 根本調不動,還請教論友支招一下
0
回復
sjjgdsk25
LV.2
9
2019-06-05 13:00
@ymyangyong
這個191光耦CTR很低,估計被358限流了,換成817試試。

358 的 1,2 腳已經加上了 RC反饋網絡 ,  由于是 Boost 升壓 ,不需要做隔離 , 所以想用三極管代碼 ,測試后還是不行 , 最后有換了光耦 還是一樣 占空比 根本調不動

我在仿真庫里面,找不到 pc817的光耦 , 我這個不需要做隔離 , 本來是打算直接用個三極管來控制的 ,還望版主多指教, 向大神們一起學習

0
回復
st.you
LV.10
10
2019-06-05 14:31
@sjjgdsk25
358的1,2腳已經加上了RC反饋網絡, 由于是Boost升壓,不需要做隔離,所以想用三極管代碼,測試后還是不行,最后有換了光耦還是一樣占空比根本調不動我在仿真庫里面,找不到pc817的光耦,我這個不需要做隔離,本來是打算直接用個三極管來控制的,還望版主多指教,向大神們一起學習
MOS的電流取樣電阻太小了,信號弱。
1
回復
2019-06-05 15:23
@sjjgdsk25
358的1,2腳已經加上了RC反饋網絡, 由于是Boost升壓,不需要做隔離,所以想用三極管代碼,測試后還是不行,最后有換了光耦還是一樣占空比根本調不動我在仿真庫里面,找不到pc817的光耦,我這個不需要做隔離,本來是打算直接用個三極管來控制的,還望版主多指教,向大神們一起學習
R15可以刪除掉嗎
0
回復
sjjgdsk25
LV.2
12
2019-06-05 15:30
@最愛電源
R15可以刪除掉嗎
可以刪掉 , 刪掉也調整不了呢
0
回復
2019-06-05 15:58
@sjjgdsk25
358的1,2腳已經加上了RC反饋網絡, 由于是Boost升壓,不需要做隔離,所以想用三極管代碼,測試后還是不行,最后有換了光耦還是一樣占空比根本調不動我在仿真庫里面,找不到pc817的光耦,我這個不需要做隔離,本來是打算直接用個三極管來控制的,還望版主多指教,向大神們一起學習
1腳輸出電流有1.1A?這個明顯不對,是不是選的模型有問題?
0
回復
sjjgdsk25
LV.2
14
2019-06-05 17:15
@ymyangyong
1腳輸出電流有1.1A?這個明顯不對,是不是選的模型有問題?
模型是沒有方波輸出的  , 而且元器件是綠色的才是模型的 , 我這個有方波輸出了
0
回復
sjjgdsk25
LV.2
15
2019-06-05 17:20
@st.you
MOS的電流取樣電阻太小了,信號弱。
我想通過 1 , 2 腳去調整控制脈寬
0
回復
st.you
LV.10
16
2019-06-05 17:46
@sjjgdsk25
我想通過1,2腳去調整控制脈寬
那得把芯片的工作模式從電流模式變成電壓模式才行,也就是加一個斜率補償進去, 要不然沒有開關電流的參與,芯片就沒法正常的工作。
1
回復
2019-06-05 18:10
@sjjgdsk25
模型是沒有方波輸出的 ,而且元器件是綠色的才是模型的,我這個有方波輸出了
好吧,不要糾結仿真了,搭實際電路試試吧。
0
回復
2019-06-06 00:44
不要試圖用multisim去仿真開關電源,它自帶的3842模型非常不準確,pwm輸出下降沿拖泥帶水,光耦模型和誤差放大器傳遞函數也不準確,建議用papice
0
回復
2019-06-06 00:44
@鋼珠子母彈
不要試圖用multisim去仿真開關電源,它自帶的3842模型非常不準確,pwm輸出下降沿拖泥帶水,光耦模型和誤差放大器傳遞函數也不準確,建議用papice
寫錯了,是pspice
0
回復
sjjgdsk25
LV.2
20
2019-06-06 17:23
@ymyangyong
好吧,不要糾結仿真了,搭實際電路試試吧。
帶負載后電壓下降的很厲害了
0
回復
sjjgdsk25
LV.2
21
2019-06-06 17:24
@鋼珠子母彈
寫錯了,是pspice
洞洞板搭了一個 , 帶10歐負載電壓下降了
0
回復
sjjgdsk25
LV.2
22
2019-06-06 18:20
@ymyangyong
好吧,不要糾結仿真了,搭實際電路試試吧。

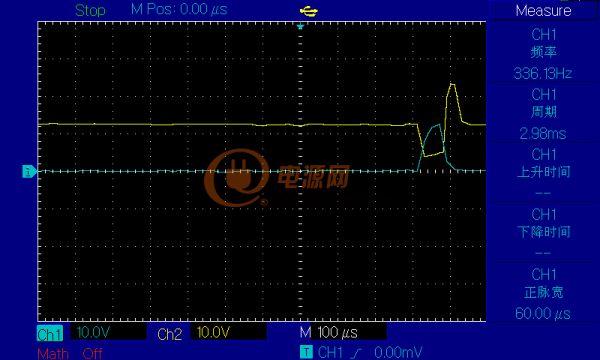

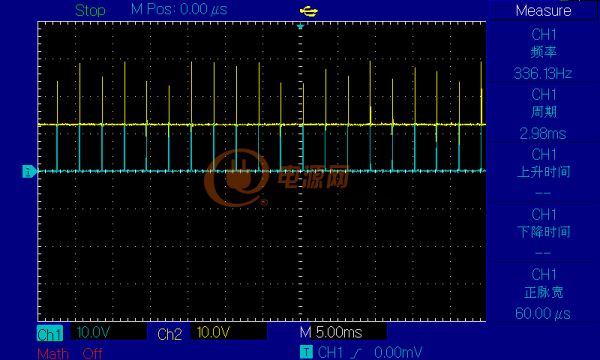

這個是 帶了 15歐負載后的波形  ,  輸入12V 輸出波形如下 , 藍色為驅動G腳的波形 , 黃色是D腳輸出的波形

波形展開

0
回復
sjjgdsk25
LV.2
23
2019-06-06 18:31
@st.you
那得把芯片的工作模式從電流模式變成電壓模式才行,也就是加一個斜率補償進去,要不然沒有開關電流的參與,芯片就沒法正常的工作。
帶了負載電壓下降得太厲害了
0
回復
2019-06-06 18:34
@sjjgdsk25
這個是帶了15歐負載后的波形 , 輸入12V輸出波形如下,藍色為驅動G腳的波形,黃色是D腳輸出的波形[圖片][圖片]波形展開[圖片]
現在用的哪個電路?占空比這么???
0
回復
sjjgdsk25
LV.2
25
2019-06-06 19:02
@ymyangyong
現在用的哪個電路?占空比這么?。?/span>

MOS管用的是 IRF540  帶負載后占空比就小了 , 取樣電阻 我用0.27歐也差不多一樣 , 我用一根1.5平方短路取樣電阻也是差不多的 ,  RC 的電容是 472  RT 的電阻是 10K精密可調電阻 , 電感試過用鐵粉32uH 的電感測試 , 也用過 EC18的高頻電感測試,

后機的 反饋電路 358 我還沒搭進去

0
回復
2019-06-07 00:24
@sjjgdsk25
MOS管用的是IRF540 帶負載后占空比就小了,取樣電阻我用0.27歐也差不多一樣,我用一根1.5平方短路取樣電阻也是差不多的, RC的電容是472 RT的電阻是10K精密可調電阻,電感試過用鐵粉32uH的電感測試,也用過EC18的高頻電感測試, [圖片]后機的反饋電路358我還沒搭進去
有實物圖嗎?頻率改成100k,檢流電阻用0.1歐,輸出用100V10A肖特基整流,電壓直接反饋到2腳再試。
1
回復
sjjgdsk25
LV.2
27
2019-06-08 00:19
@ymyangyong
有實物圖嗎?頻率改成100k,檢流電阻用0.1歐,輸出用100V10A肖特基整流,電壓直接反饋到2腳再試。

來咯來咯 它們真的來咯


整了好幾天 搭的元件跟疊羅漢一樣 ,  讓大家見笑了啊 ,


頻率改成100k,檢流電阻用0.1歐, 我這邊沒有這么精確的電阻就用了一個2.5平方的銅線代替了.

輸出用100V10A肖特基整流, 二極管用 her308 一個 下面還有兩個 10A10 MIC 的二極管

電壓直接反饋到2腳再試。 2腳接地, 反饋的電阻已經斷開了


MOS 管用的是  IRFP264  這個夠大了吧 , 之前的那個 IRF540N弄壞了 .


大的電感為 EC35高頻變壓器 , 還有一個鐵粉的小圓環 32uH


EC35外面大的那組用的是2.5平方的線繞了幾圈 ,  120uH


里面還有一組是 1.0 的漆包線 是以前很久繞的 大概有 90圈左右  138.mH


輸出負載為220歐的電阻 , 濾波電容為2個68UF

負載為 220 歐電阻 , 藍色為 MOS管G腳波形



------------------------------------------------------------------------------------- 我是分割線 ---------------------------------------------------------------------------------------------------

沒有負載電阻 , 藍色為 MOS管G腳波形   , 黃色為 D腳波形


沒有負載電阻 , 藍色為 MOS管G腳波形   , 黃色為輸出電壓 , 電感用的是 EC35  1.0 的漆包線 138.mH



最后帶上一個 220 歐的負載電阻 電壓上不來了



最后度娘發現一個收費的視頻講解但是要收費了 還在郁悶中 , 我打算想學了, 如果是連接敏感我馬上刪掉



0
回復
sjjgdsk25
LV.2
28
2019-06-08 00:46
@ymyangyong
有實物圖嗎?頻率改成100k,檢流電阻用0.1歐,輸出用100V10A肖特基整流,電壓直接反饋到2腳再試。

在補幾張波形 , 下面 藍色的是 UC3843斷開 MOS管的G級后的驅動波形 ,頻率是100KHz

波形展開 頻率是100KHz

這個是帶220歐負載后, MOS管 G腳波形(藍色) 和   S腳波形(黃色) , 這個取樣電阻已經很小了 , 用一截2.5平方帶銅線鏈接的

是不是電感進入飽和后 電流急劇上升了

0
回復
st.you
LV.10
29
2019-06-09 10:34
@sjjgdsk25
在補幾張波形,下面藍色的是UC3843斷開MOS管的G級后的驅動波形,頻率是100KHz[圖片]波形展開 頻率是100KHz[圖片]這個是帶220歐負載后, MOS管 G腳波形(藍色)和  S腳波形(黃色), 這個取樣電阻已經很小了, 用一截2.5平方帶銅線鏈接的[圖片]是不是電感進入飽和后 電流急劇上升了
磁芯墊兩三張名片厚度的氣隙。
0
回復
2019-06-09 13:04
@鋼珠子母彈
不要試圖用multisim去仿真開關電源,它自帶的3842模型非常不準確,pwm輸出下降沿拖泥帶水,光耦模型和誤差放大器傳遞函數也不準確,建議用papice
你有pspice的下載地址嗎 我也用的Multisim 感覺不好用
0
回復
sjjgdsk25
LV.2
31
2019-06-13 13:25
@天之驕子xg
你有pspice的下載地址嗎我也用的Multisim感覺不好用
不好用呢 , 下載了 , 不會用哦
