全橋開關電源100Hz紋波過大？

大家好，我做一個全橋開關電源，請問一下輸出紋波100Hz過大，輸出180VDC@1A有4V之大。請各位幫忙分析一下？要求是1%以內。

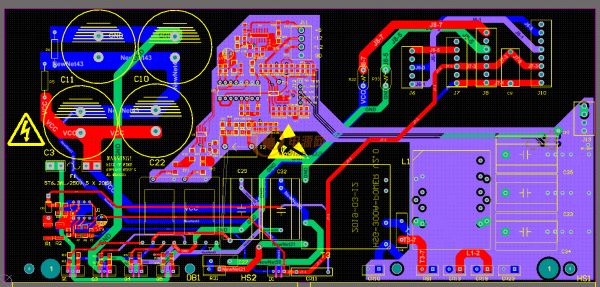

電路圖：/upload/community/2019/05/14/1557828442-97295.pdf

電路PCB：/upload/commun ity/2019/05/14/1557829678-40561.zip

全部回復(5)

只看樓主

正序查看

倒序查看

xue007

LV.9

2019-05-15 12:02

你先可著勁加大輸出電容，不行了再說。無限加大的話文波就接近零

回復

ymyangyong

2019-05-15 16:01

調整環路補償，增大R46、減小C54試試。

回復

jionce

LV.1

2019-05-20 12:48

@ymyangyong

調整環路補償，增大R46、減小C54試試。

謝謝

我試試

回復

xue007

LV.9

2019-05-20 23:50

@jionce

謝謝我試試

一看你就是新手，300瓦就用全橋。還是電流型的控制IC,看似很高端的。你的輸出電容很小。調哪里紋波也不會降下來。我3000W還用半橋。剛畫好的PCB

回復

jionce

LV.1

2019-05-21 14:23

@xue007

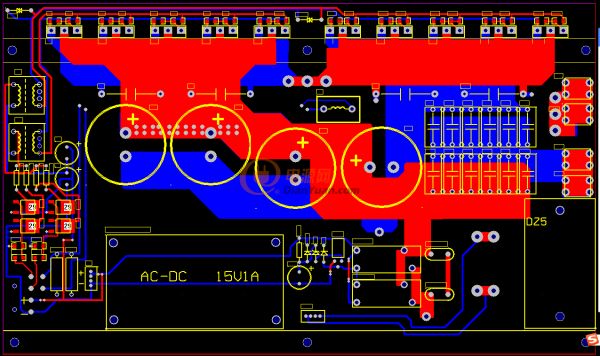

一看你就是新手，300瓦就用全橋。還是電流型的控制IC,看似很高端的。你的輸出電容很小。調哪里紋波也不會降下來。我3000W還用半橋。剛畫好的PCB[圖片]

是的，剛?cè)胧蛛娫础?/div>

回復
