請問這種升壓電路次級用橋式整流是否合適
整流二極管用HER107可以嗎?
全部回復(14)
正序查看
倒序查看

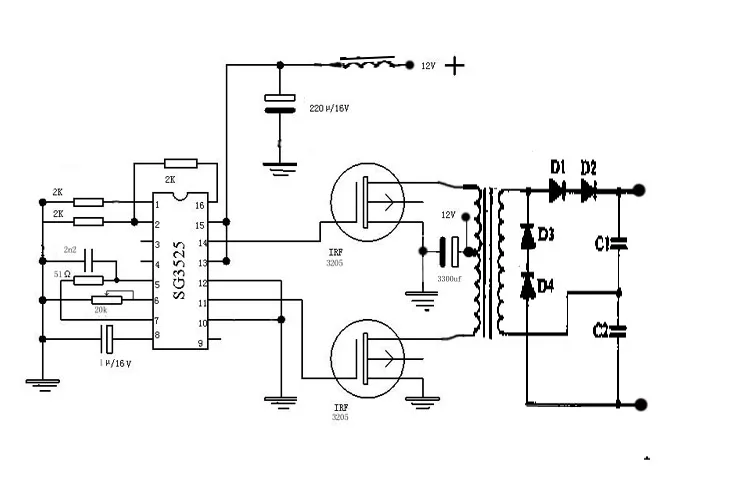

看到shen63老大的逆變器用這種方式整流,有什么優點?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.comhttp://u.dianyuan.com/bbs/u/55/1391601183298385.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.comhttp://u.dianyuan.com/bbs/u/55/1391601183298385.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@ahong
看到shen63老大的逆變器用這種方式整流,有什么優點?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.comhttp://u.dianyuan.com/bbs/u/55/1391601183298385.jpg');}"onmousewheel="returnimgzoom(this);">
是典型的倍壓整流電路,比前者可高出一倍電壓,或次級匝數可減半而獲得與前者相同整流電壓,常用于高壓小電流的負載,用兩只二極管串聯可提高二極管的反向擊穿電壓.
