LNK632設計的2.5W電源

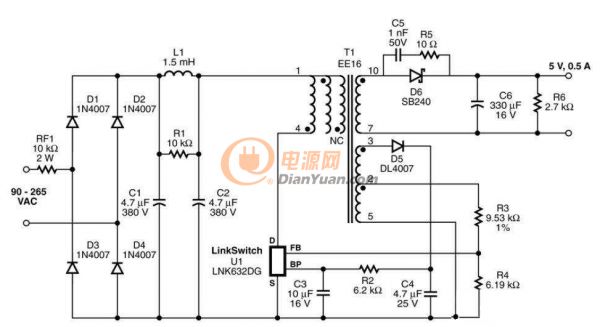

LNK632是PI的LinkSwitch-II系列產品，具有準確的恒流控制和恒壓轉換，適合與適配器和充電器電路設計，具有先進的頻率調制技術有效降低了EMI濾波元件成本，采用偏置繞組方式可以將功耗控制在30mW以內。利用Lnk632設計的2. 5W電源，輸入電壓范圍95~265VAC，輸出電壓5V，輸出電流500mA, 輸出電壓精度控制在5%以內，電流精度控制在10%，采用EE16的低成本變壓器，整體電源成本低。電路原理圖如下圖所示:
全部回復(17)
正序查看
倒序查看
gxg1122
LV.10
2
2019-05-05 12:52
LNK632采用開/關控制技術，除進行輸出電流控制外，還可提供極為嚴格的輸出電壓調節，適合電池充電應用。
0
回復
k6666
LV.9
3
2019-05-05 13:07
@gxg1122
LNK632采用開/關控制技術，除進行輸出電流控制外，還可提供極為嚴格的輸出電壓調節，適合電池充電應用。

這個設計就是滿足小功率的充電應用需求。產品體積小，原理圖補充如下

0
回復
2019-05-05 17:11
@k6666
這個設計就是滿足小功率的充電應用需求。產品體積小，原理圖補充如下[圖片]
旁路／多功能可編程(BP/M)引腳可以選擇此模式進行電纜壓降補償.
0
回復
2019-05-05 17:12
@gxg1122
LNK632采用開/關控制技術，除進行輸出電流控制外，還可提供極為嚴格的輸出電壓調節，適合電池充電應用。
FB管腳可以根據偏置繞組的反激電壓來調節恒壓模式下的輸出電壓以及恒流模式下的輸出電流。
0
回復
wyhl
LV.8
6
2019-05-05 20:44
@奮斗的青春
旁路／多功能可編程(BP/M)引腳可以選擇此模式進行電纜壓降補償.
通過R3和R4電阻實現輸出電壓的精確反饋控制，電阻阻值取值比較特殊啊
0
回復
wyhl
LV.8
7
2019-05-05 20:54
@奮斗的青春
旁路／多功能可編程(BP/M)引腳可以選擇此模式進行電纜壓降補償.
BP管腳具有電纜壓降補償功能嗎？這個系列的芯片有的是沒有補償功能
0
回復
2019-05-06 11:40
@wyhl
BP管腳具有電纜壓降補償功能嗎？這個系列的芯片有的是沒有補償功能

這個BP管腳具有復用功能。資料介紹如下

This pin has multiple functions: 1. It is the connection point for an external bypass capacitor for the internally generated 6 V supply. 2. It is a mode selection for the cable drop compensation.

0
回復
k6666
LV.9
9
2019-05-06 13:02
@wyhl
通過R3和R4電阻實現輸出電壓的精確反饋控制，電阻阻值取值比較特殊啊
這兩個 阻值是決定輸出電壓的穩定性的，根據實際電路微調就行。
0
回復
k6666
LV.9
10
2019-05-06 13:03
@奮斗的青春
這個BP管腳具有復用功能。資料介紹如下Thispinhasmultiplefunctions:1.Itistheconnectionpointforanexternalbypasscapacitorfortheinternallygenerated6Vsupply.2.Itisamodeselectionforthecabledropcompensation.
是的。BP管腳可以開啟壓降補償模式，實現補償功能。
0
回復
k6666
LV.9
11
2019-05-06 13:04
@奮斗的青春
FB管腳可以根據偏置繞組的反激電壓來調節恒壓模式下的輸出電壓以及恒流模式下的輸出電流。
LNK632有個好處就是無需電流檢測電阻，最大限度的提升效率。
0
回復
gxg1122
LV.10
12
2019-05-07 13:06
@k6666
LNK632有個好處就是無需電流檢測電阻，最大限度的提升效率。
LNK632的工作頻率是105KHz，具有限流，開環，超溫，短路等故障功能。
0
回復
fengxbj
LV.8
13
2019-05-19 17:32
@k6666
LNK632有個好處就是無需電流檢測電阻，最大限度的提升效率。
LNK632電源無需電阻檢測，優勢是電路簡單，設計成本低。
0
回復
fengxbj
LV.8
14
2019-05-19 17:33
@k6666
這個設計就是滿足小功率的充電應用需求。產品體積小，原理圖補充如下[圖片]
變壓器EE16體積小，一般小功率的開關電源中應用的比較多，省錢。
0
回復
2019-09-09 14:27
變壓器的匝數是怎么確定的呢？
0
回復
ruohan
LV.9
16
03-12 13:57
@k6666
這個設計就是滿足小功率的充電應用需求。產品體積小，原理圖補充如下[圖片]

這個輔助繞組，為什么要用兩個繞組

0
回復
黑夜公爵
LV.10
17
03-14 21:14

小功率的如單端反激式的多在MOS管下端串一電阻檢測輸入電流

0
回復
opingss88
LV.10
18
04-16 22:02

電容如果采用多模式反激式控制降低了芯片的輕載功耗，提高了效率
