MOS管是電路保護中不可或缺的重要保護器件,尤其是在各類便攜式電子產品中,使用最為廣泛普遍,自誕生開始,MOS管憑借著功率小,輸出功率大,輸出漏極電流具有負溫度系數,平安牢靠,且有工作頻率高,偏置簡單等優點就迅速成為電子行業的霸主,但是就MOS管真正的實力而言,還沒有完全發揮出來,我們也只是發掘了MOS管能力的百分之四十,還有百分之六十沒有被發掘出來,下面將帶你一起去發掘MOS管在電路中電源反接,看完之后相信你會恍然大悟。

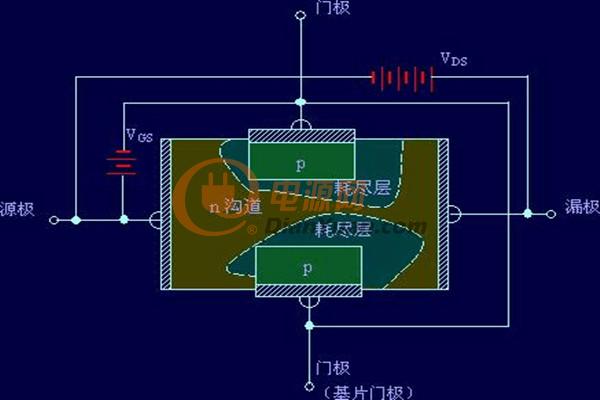

一、MOS管電源反接定義:
電源反接,會給電路造成損壞,不過,電源反接是不可避免的。所以,我們就需要給電路中加入保護電路,達到即使接反電源,也不會損壞的目的。
一般可以使用在電源的正極串入一個二極管解決,不過,由于二極管有壓降,會給電路造成不必要的損耗,尤其是電池供電場合,本來電池電壓就3.7V,你就用二極管降了0.6V,使得電池使用時間大減。

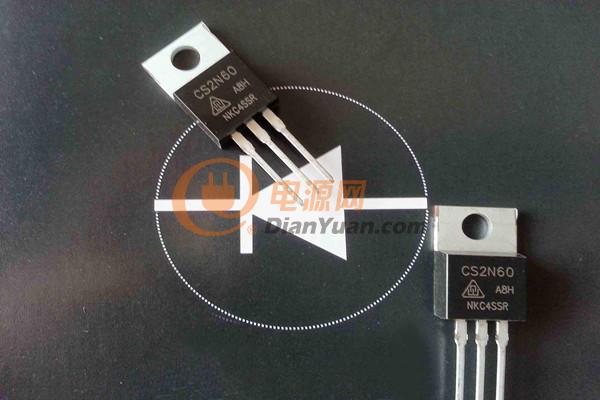

MOS管防反接,優點就是壓降小,小到幾乎可以忽略不計。現在的MOS管可以做到幾個毫歐的內阻,假設是6.5毫歐,通過的電流為1A(這個電流已經很大了),在他上面的壓降只有6.5毫伏。由于MOS管越來越便宜,所以人們逐漸慢慢開始使用MOS管防電源反接。

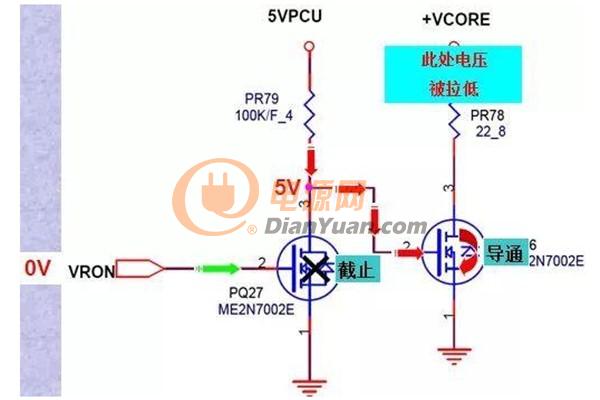

二、NMOS管防止電源反接電路:
正確連接時:剛上電,MOS管的寄生二極管導通,所以S的電位大概就是0.6V,而G極的電位,是VBAT,VBAT-0.6V大于UGS的閥值開啟電壓,MOS管的DS就會導通,由于內阻很小,所以就把寄生二極管短路了,壓降幾乎為0。電源接反時:UGS=0,MOS管不會導通,和負載的回路就是斷的,從而保證電路安全。

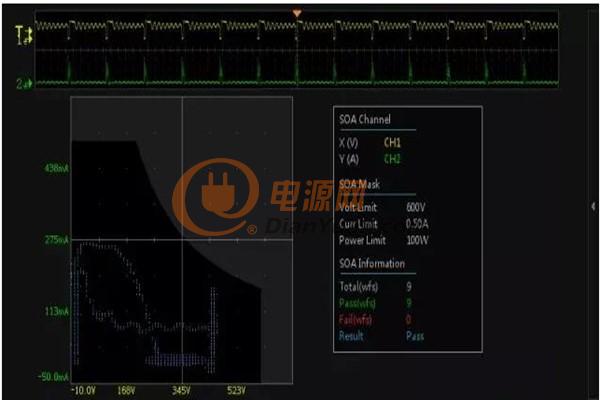

三、PMOS管防止電源反接電路:
正確連接時:剛上電,MOS管的寄生二極管導通,電源與負載形成回路,所以S極電位就是VBAT-0.6V,而G極電位是0V,PMOS管導通,從D流向S的電流把二極管短路。電源接反時:G極是高電平,PMOS管不導通。保護電路安全。
四、MOS管連接技巧:
NMOS管DS串到負極,PMOS管DS串到正極,讓寄生二極管方向朝向正確連接的電流方向。
