為什么我的MOS管發熱嚴重？

123

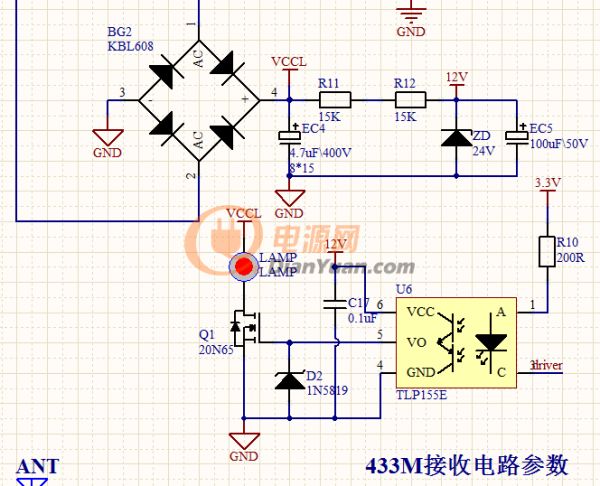

為什么我在driver腳輸入PWM信號，我的Q1  MOS管會發熱嚴重呢？按理我是用的圖騰柱結構，MOS的門極波形很好的，不會發熱的。VCCL有300V的樣子，LAMP 上的電流只有2A 。求高手指點一下。

全部回復(28)
正序查看
倒序查看
2019-04-17 09:44
看看柵極波形。
0
回復
291133609
LV.7
3
2019-04-17 15:17
@ymyangyong
看看柵極波形。
你的驅動電流只有10MA,上升沿時間太長，發熱正常
0
回復
2019-04-17 20:26
@ymyangyong
看看柵極波形。

柵極波形是矩形，很陡的

0
回復
2019-04-17 20:27
@291133609
你的驅動電流只有10MA,上升沿時間太長，發熱正常

上升沿很陡的

0
回復
2019-04-19 15:34
@美女能使狗推磨
柵極波形是矩形，很陡的
Q1沒加散熱器嗎？導通后DS壓差是多少？
0
回復
2019-04-19 18:51
@ymyangyong
Q1沒加散熱器嗎？導通后DS壓差是多少？

沒加散熱片，因?yàn)檫@是600V、20A的管子，我的電壓才300V、2A我認為在管子的承受范圍內，所以就沒有加了。我是PWM驅動，在ON期間，DS為0V，在OFF期間，DS是電源電壓。

0
回復
291133609
LV.7
8
2019-04-20 08:34
@美女能使狗推磨
沒加散熱片，因?yàn)檫@是600V、20A的管子，我的電壓才300V、2A我認為在管子的承受范圍內，所以就沒有加了。我是PWM驅動，在ON期間，DS為0V，在OFF期間，DS是電源電壓。

你的MOS管理論導通損耗0.6W,再加上開通與關閉損耗，發熱也正常

0
回復
2019-04-20 09:23
@291133609
你的MOS管理論導通損耗0.6W,再加上開通與關閉損耗，發熱也正常

請教一下，怎么算出的理論導通損耗值是0.6W?

0
回復
hmy123456
LV.6
10
2019-04-20 10:42
@美女能使狗推磨
請教一下，怎么算出的理論導通損耗值是0.6W?
不熱才不正常
0
回復
2019-04-20 11:44
@hmy123456
不熱才不正常

為什么0.6W就會熱呢？實際上我看這個MOS管的功率也有幾十W啊

0
回復
cyAsd
LV.1
12
2019-04-20 15:38
你的開關頻率是多少？長時間觀測一下波形看看，另外把上升沿放大看看，貼圖給我們看看。還有，你mos管柵極放個肖特基二極管什么意思？如果要保護柵極，你應該放個穩壓二極管。如果2A工作電流，mos的導通電阻在0.45左右，那么mos的耗散功率在1.8W左右，mos的技術手冊會提供熱阻系數，你根據工作溫度，耗散功率，就可以計算出結溫，看看理論和實際是否符合。
0
回復
Lam小黑
LV.3
13
2019-04-20 16:16
@美女能使狗推磨
為什么0.6W就會熱呢？實際上我看這個MOS管的功率也有幾十W啊
規格書上有一個參數叫熱阻，Maximum Junction-to-Ambient A。MOS的導通功耗=ID2×Rdson。在不加散熱器的前提下。Mos的溫度=TA+RθJA×PD
0
回復
cyAsd
LV.1
14
2019-04-20 16:17
另外，再補充一下，你不僅僅要看柵極的波形，還要看看DS之間的開關波形。一般情況下，mos在導通一瞬間，會有振鈴現象，如果mos動態參數比較差，振鈴現象會比較嚴重，管子也會發熱受損。一般我們會在GS之間并聯一個RC吸收電路。
0
回復
ltpzm
LV.1
15
2019-04-20 17:58
PWM頻率多少？是不是太高了，把頻率降到200HZ看看！
0
回復
2019-04-23 13:27
@Lam小黑
規格書上有一個參數叫熱阻，MaximumJunction-to-AmbientA。MOS的導通功耗=ID2×Rdson。在不加散熱器的前提下。Mos的溫度=TA+RθJA×PD

導通功耗知道，但是MOS管的規格書上沒有寫導通功耗是多少。從規格書上來講，要怎么才會知道MOS管的最大導通功耗？

0
回復
2019-04-23 13:28
@ltpzm
PWM頻率多少？是不是太高了，把頻率降到200HZ看看！
100HZ
0
回復
2019-04-23 13:33
@cyAsd
另外，再補充一下，你不僅僅要看柵極的波形，還要看看DS之間的開關波形。一般情況下，mos在導通一瞬間，會有振鈴現象，如果mos動態參數比較差，振鈴現象會比較嚴重，管子也會發熱受損。一般我們會在GS之間并聯一個RC吸收電路。

，我是保護柵極和，我改成一個47Kr電阻試試

0
回復
2019-04-23 18:01
@美女能使狗推磨
導通功耗知道，但是MOS管的規格書上沒有寫導通功耗是多少。從規格書上來講，要怎么才會知道MOS管的最大導通功耗？

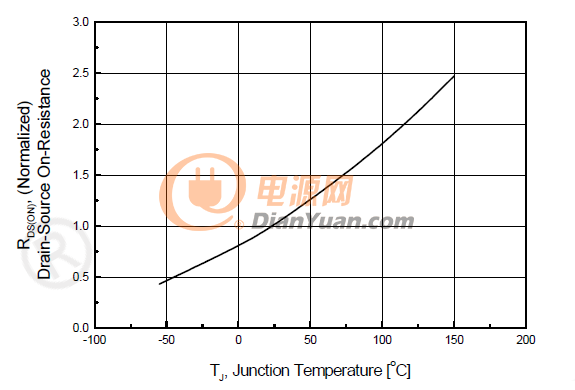

以這個圖表為例，假如結溫到了50度，對應Rdson為1.25歐，此時導通損耗=ID2×Rdson=4*1.25=5W。

0
回復
shao456
LV.6
20
2019-05-23 14:26
由于沒加散熱片，發熱很正常啊，通態損耗上去了，MOS的功耗也增加了
0
回復
2019-05-23 20:21
@shao456
由于沒加散熱片，發熱很正常啊，通態損耗上去了，MOS的功耗也增加了

樓主的觀點不對，樓主以為20A的管子就能過20A的電流，這種想法是錯誤的，

還有以為20A的管子，只過了2A電流，2A是管子承受電流的十分之一，這種理解也是錯誤的，

20A的管子，過2A平均電流，而且沒加散熱片，幾乎已經快到極限了，沒炸管都是幸運的，20N65只是一個很普通的管子，不要把這個管子當作是神，

還有PWM驅動并不是高電平一直驅動，損耗的計算不是那么算的，

就算是高電平一直驅動20N65，2A電流，管子不加散熱片，管子也很熱的，樓主肯定是國產TO-220封裝的20N65，不是3P管也不是247管，所以一切都是正常的，

是樓主自身設計問題和自身觀點問題

0
回復
2019-08-03 14:23
@水鄉電源
樓主的觀點不對，樓主以為20A的管子就能過20A的電流，這種想法是錯誤的，還有以為20A的管子，只過了2A電流，2A是管子承受電流的十分之一，這種理解也是錯誤的，20A的管子，過2A平均電流，而且沒加散熱片，幾乎已經快到極限了，沒炸管都是幸運的，20N65只是一個很普通的管子，不要把這個管子當作是神，還有PWM驅動并不是高電平一直驅動，損耗的計算不是那么算的，就算是高電平一直驅動20N65，2A電流，管子不加散熱片，管子也很熱的，樓主肯定是國產TO-220封裝的20N65，不是3P管也不是247管，所以一切都是正常的，是樓主自身設計問題和自身觀點問題
多謝！
0
回復
2019-08-03 14:24
@水鄉電源
樓主的觀點不對，樓主以為20A的管子就能過20A的電流，這種想法是錯誤的，還有以為20A的管子，只過了2A電流，2A是管子承受電流的十分之一，這種理解也是錯誤的，20A的管子，過2A平均電流，而且沒加散熱片，幾乎已經快到極限了，沒炸管都是幸運的，20N65只是一個很普通的管子，不要把這個管子當作是神，還有PWM驅動并不是高電平一直驅動，損耗的計算不是那么算的，就算是高電平一直驅動20N65，2A電流，管子不加散熱片，管子也很熱的，樓主肯定是國產TO-220封裝的20N65，不是3P管也不是247管，所以一切都是正常的，是樓主自身設計問題和自身觀點問題
多謝！明白了。
0
回復
2019-08-03 14:33
@Lam小黑
規格書上有一個參數叫熱阻，MaximumJunction-to-AmbientA。MOS的導通功耗=ID2×Rdson。在不加散熱器的前提下。Mos的溫度=TA+RθJA×PD

Mos的溫度=TA+RθJA×

上式中：TA是溫度吧？

             RθJA是指什么？

            PD   是指什么呢？

0
回復
2019-08-03 23:23
柵極來個2k的下拉電阻就好了
0
回復
gmmhyt
LV.2
26
2019-08-10 01:58
MOSFET導通內阻偏大應該。
0
回復
zmc5354
LV.3
27
2019-08-15 00:16
@水鄉電源
樓主的觀點不對，樓主以為20A的管子就能過20A的電流，這種想法是錯誤的，還有以為20A的管子，只過了2A電流，2A是管子承受電流的十分之一，這種理解也是錯誤的，20A的管子，過2A平均電流，而且沒加散熱片，幾乎已經快到極限了，沒炸管都是幸運的，20N65只是一個很普通的管子，不要把這個管子當作是神，還有PWM驅動并不是高電平一直驅動，損耗的計算不是那么算的，就算是高電平一直驅動20N65，2A電流，管子不加散熱片，管子也很熱的，樓主肯定是國產TO-220封裝的20N65，不是3P管也不是247管，所以一切都是正常的，是樓主自身設計問題和自身觀點問題
請教一下！有個24V6~8A 諧振電源在5A負載下用了一天不發熱！2只是10N60塑封管沒加散熱片?。?/span>
0
回復
2019-08-15 10:10
@ymyangyong
以這個圖表為例，假如結溫到了50度，對應Rdson為1.25歐，此時導通損耗=ID2×Rdson=4*1.25=5W。[圖片]
4 上那里來的
0
回復
2019-08-15 10:27
@zhangyouhong
4上那里來的
電流2A的平方
0
