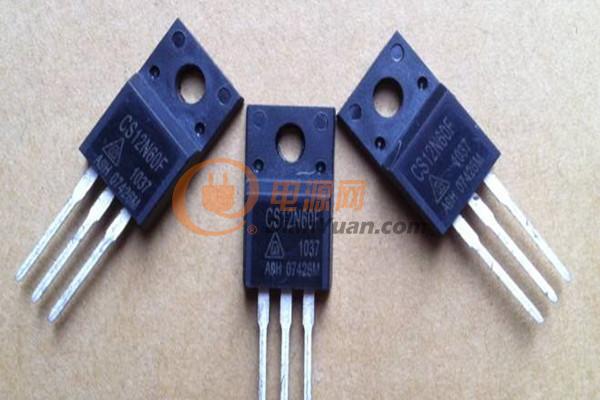

MOS管又叫場效應晶體管，是電子行業最常見普遍的一種保護器件，其中MOS管在電路中是為配件提供穩定電壓的，通常用于開關電源中，由于價格實惠，性能穩定，迅速成為電子行業的“新寵”，但是隨著電子行業的飛速發展，生產制造MOS管的廠家也如雨后春筍般涌現出來，使得MOS管的市場瞬間變得火熱起來，可是同樣也出現了一個令采購人員頭疼的問題，那就是如何在紛繁復雜的MOS管市場，去判斷MOS管品質的優劣，看完下面一文，相信你會豁然開朗。

一、在電路中我們將MOS管的正負極分為N溝道和P溝道，而主板中通常都是N溝道，N溝道MOS管一般我們的測量方法如下：

（1）黑表筆接D紅表筆接S 有500歐姆左右的電阻。然后紅黑對調：紅筆接D黑筆接S 萬用表顯示"1"，一般這樣我們就可以認為管子是好的。

（2）紅黑表筆對調測量G 與D 、S除了黑筆接D 紅筆接S有阻值以外~其他的接法都沒有阻值！如果測量到某種接法阻值為"0"這時使用用鑷子或表筆短接兩腳放電~ 然后再測量！

二、MOS管分為結型場效應管（JFET）和絕緣柵型場效應管（IGFET）

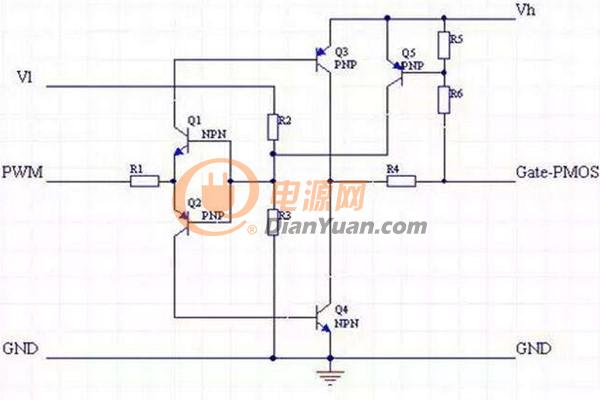

三、MOS管電路工做原理：

MOS管是一種電壓控制器件(晶體管是電流控制器件),具有很高的輸入阻抗,較大的功率增益,由于是電壓控制器件所以噪聲小, MOS管是一種單極型晶體管,它只有一個P-N結,在零偏壓的狀態下,它是導通的,如果在其柵極(G)和源極(S)之間加上一個反向偏壓(稱柵極偏壓)在反向電場作用下P-N變厚(稱耗盡區)溝道變窄,其漏極電流將變小,,反向偏壓達到一定時,耗盡區將完全溝道"夾斷",此時,場效應管進入截止狀態,此時的反向偏壓我們稱之為夾斷電壓,用Vp表示,它與柵極電壓Vgs和漏源電壓Vds之間可近以表示為Vpo=Vps+|Vgs|,這里|Vgs|是Vgs的絕對值.見輸入輸出特性。

四、結型場效應管：

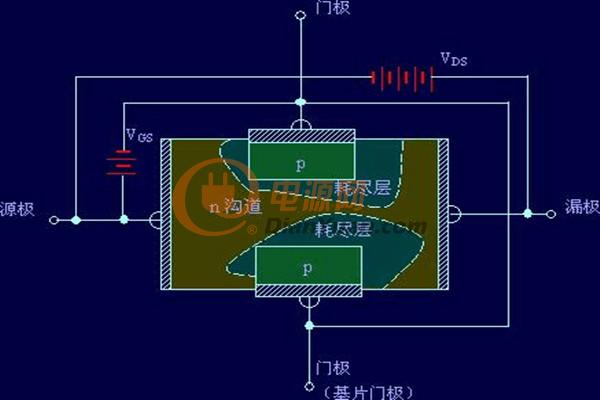

結場型場直流輸入電阻可達10^6~~~~10^9歐姆，工做原理柵源電壓Ugs控制漏極電源iD。此圖為N道溝，結場型場效應管。S源極、D漏極、G柵極（控制極）從結型場效應管的結構可看出，我們在D、S間加上電壓UDS，則在源極和漏極之間形成電流ID。我們通過改變柵極和源極的反向電壓UGS，則可以改變兩個PN結阻檔層(耗盡層)的寬度。由于柵極區是高摻雜區，所以阻擋層主要降在溝道區。故|UGS|的改變，會引起溝道寬度的變化，其溝道電阻也隨之而變，從而改變了漏極電流ID。如|UGS|上升，則溝道變窄，電阻增加，ID下降。反之亦然。所以改變UGS的大小，可以控制漏極電流。這是場效應管工作的基本原理。

五、結型場應管的特點：

(1) 是結型柵型效應管,它只能工作在反向偏置狀態

(2) 結型柵場效應管應用的電路可以使用絕緣柵型場效應管,但絕緣柵增強型場效管應用的電路不能用結型 柵場效應管代。
