一.方案名稱：內置 MOS 開關降壓型 LED 恒流驅動器-OC5138
二.品牌：歐創芯
三.方案描述：
OC5138 是一款內置 90V 功率 MOS高效率、高精度的開關降壓型大功率 LED恒流驅動芯片。
OC5138 采用固定頻率的 PWM 工作模式，典型工作頻率為 140KHz。
OC5138 采用平均電流檢測模式，因此具有優異的負載調整率特性。
OC5138 集成了高低亮功能，可以通過 MODE 端口實現高低亮的功能切換。
MODE 懸空為高亮模式， MODE 接高電平為 1/2 電流的低亮模式。
OC5138 內部還集成了 VDD 穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。
四.方案特點：
1.內置 90V MOS
2.寬輸入電壓范圍： 8V~80V
3.輸出電流范圍： 100mA~1.2A
4.高效率：可高達 93%
5.工作頻率： 140KHz
6.支持高低亮工作模式
7.平均電流檢測
8.智能過溫保護
9.內置 VDD 穩壓管

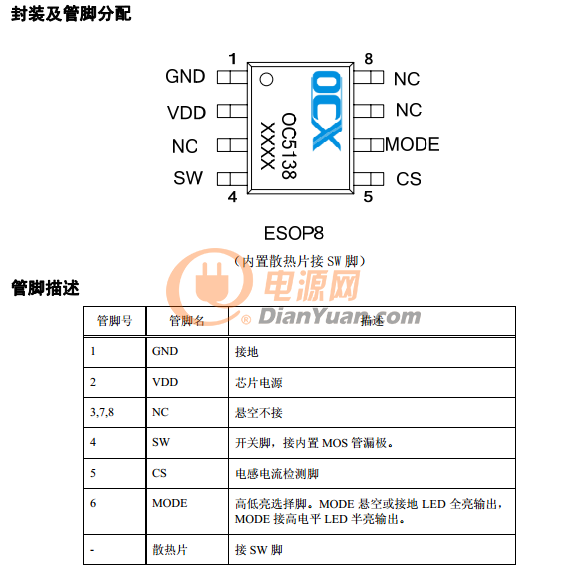

五.芯片封裝：OC5138 采用 ESOP8 封裝。散熱片內置接 SW 腳。
六.應用范圍：
1.自行車、電動車、摩托車燈
2.強光手電
3.LED 射燈
4.大功率 LED 照明
5.LED 背光

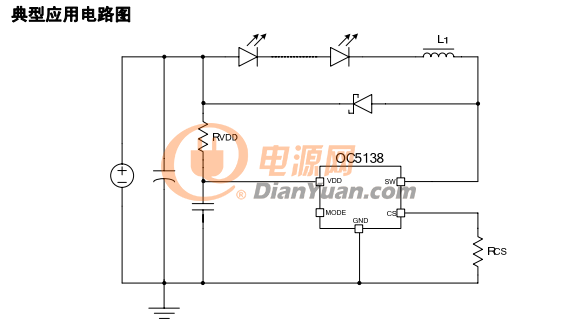

七.典型應用：
八、聯系方式：
QQ：153827124 微信h153827124 電話：15016204399 凌生
有原廠工程技術支持，可以提供方案資料和送樣測試，有原廠技術支持，歡迎咨詢。
