幫忙頂起來  讓更多高手看到

建議D1換快恢復管，C5加大，R1、R2適當減小。另外，電感怎么算的？是不是偏小了?

版主厲害！我將電阻R1、R2更改為10Ω電阻，電路板工作得到很大改善，板子空載輸出電流降為40mA左右，正常輸出時轉換效率提升到95%以上，DRVH波形恢復正常。

電感值是按照比較大輸出電流時計算的，輕負載下電感值是小了點，有試過10uH電感，輕載下測試，電路波形差異不大。

以下還有幾點不明白的：

1、SW節點的波形仍然存在正過沖和負過沖，這是IC本身造成的（ADP3120A內部防止上管和下管同時導通做了延時處理）還是PCB布局造成的？

2、板子的輸入輸出紋波電壓仍然很大，測試地稍微離遠一點，輸入電壓出現很大尖峰，這是受上管開關影響的嗎？

3、電阻R1、R2為10Ω和22Ω時，DRVH波形的上升時間、下降時間以及幅值都沒有太大差異，為什么MOS管的導通效果差這么多？

以下為VIN端輸入5V，PWM占空比為0.8時，電路的工作波形：

R1、R2改為10Ω后DRVH輸出波形

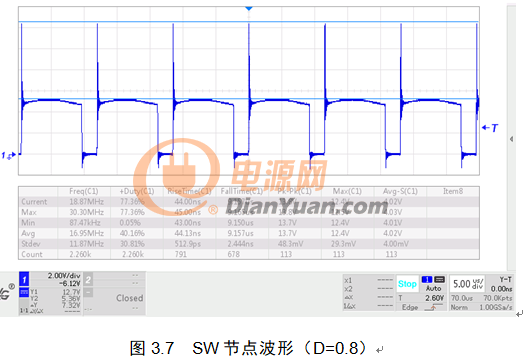

R1、R2改為10Ω后，SW節點波形

空載時輸入電壓紋波（靠近上管漏極）

ADP3120A延時時序圖

這是PCB布局

SW過沖跟分布參數有關，你的PCB布局還有待優化。紋波大可能是因為電感及輸入輸出電容偏小。R1R2改小后，波形上下沿會更陡，這個要對比放大來看。
